一、产品特性概述

BT169M 是一款非常经典、应用广泛的小功率、塑料封装、单向可控硅。它属于“敏感门极”系列，意味着只需要很小的触发电流就能导通，非常适合由微控制器（如单片机）或逻辑电路直接驱动。

其核心特性总结如下：

  1. 基本参数：
    • 类型：单向晶闸管。电流只能从阳极（A）流向阴极（K），主要用于交流电路的半波控制。
    • 封装：TO-92（最常见）。这是一种和普通小功率三极管一样的塑料封装，易于焊接和安装。
    • 反向电压：600V。这是其最重要的电压参数（通常指重复峰值断态电压 Vdrm），表示它能承受的最高反向电压，使其适用于全球主流的110V/220V交流电网。
    • 通态平均电流：1A。在规定的散热条件下，它可以通过的平均电流为1安培。在实际使用中，为了可靠性和留有余量，常用于更小电流的负载（如几百毫安）。
  2. 核心优势（为什么常用）：
    • 高灵敏度：门极触发电流 IGT 非常小（典型值几十到几百微安），可以直接被单片机I/O口（通过一个限流电阻）或数字逻辑电路触发，无需复杂的驱动放大电路。
    • 高电压能力：600V的耐压使其可以直接接入220V交流电路，设计简单，成本低廉。
    • 低成本：由于其结构简单、产量巨大，价格非常便宜，是低成本控制的理想选择。
    • 结构简单可靠：作为分立半导体器件，抗干扰能力和过载能力（在合理范围内）比一些集成的固态继电器模块要强。
  3. 关键极限参数（使用中不能超过）：
    • 峰值重复断态电压 Vdrm：600V
    • 均方根导通电流 IT(RMS)：约0.8A（在特定条件下）
    • 浪涌电流 ITSM：约10A（一个工频周期内）。这是它能承受的瞬间大电流冲击，如负载（灯泡、电机）启动时的冲击。
    • 门极触发电流 IGT：最大0.2mA（非常敏感）。通常设计时给予几毫安的驱动电流以确保可靠触发。

二、主要应用领域

得益于其小功率、高灵敏度、低成本的特性，BT169M 主要应用于对功率要求不高的交流市电（110V/220V）半波相位控制或简单开关控制场景。

  1. 家用电器和消费电子（这是最主要的应用领域）：
    • 调光/调速电路：用于台灯、风扇、电钻等工具的无极调光或调速。通过调节触发脉冲的相位（移相触发），控制每个半周内导通的时刻，从而改变输出电压的有效值。
    • 温度控制：用于电烙铁、电热毯、咖啡壶等小功率加热元件的恒温控制。
    • 电源控制：作为简单、低成本的交流开关，用于遥控插座、定时开关、玩具等产品的电源通断控制。
  2. 工业控制与自动化：
    • 小型电磁阀/继电器驱动：控制气动或液压系统的小型电磁阀。
    • 小型交流电机控制：用于小型排气扇、送料电机等的启停或简单调速。
    • 工控设备中的低压交流负载开关。
  3. 照明领域：
    • 除了家用调光，也用于LED灯具的调光驱动、霓虹灯或装饰灯串的闪烁控制电路。

三、典型应用电路与注意事项

典型半波相位控制电路（如调光台灯）：

text

           R1 (限流/调相电阻)
   AC220V  ----/\/\/\----- A (阳极)
                       |
                       |
                    BT169M
                       |
                       |---- K (阴极) ---- 负载（灯泡） ---- AC220V 另一端
                       |
                    G (门极)
                       |
              R2 (门极限流电阻)
                       |
              DIAC 或 单片机I/O口（通过触发电路）
  • R1和触发电路：共同决定每个半周内可控硅的导通角，实现调压。

使用注意事项：

  1. 散热：在接近1A电流或环境温度较高时，必须考虑散热。TO-92封装本身散热能力有限，长时间满负荷工作可能导致过热损坏。
  2. 负载类型：
    • 电阻性负载（如灯泡、加热丝）：最简单，电流电压同相位。
    • 电感性负载（如电机、变压器）：电流滞后于电压，可能导致可控硅在电流过零后无法及时关断（需要RC吸收电路来保护，并联在A-K之间）。
  3. 保护电路：
    • RC吸收电路：用于抑制可控硅开关时产生的电压尖峰，对感性负载尤为重要。
    • 快速熔断器：在电源回路中串联，作为过流保护。
  4. 电气隔离：由于BT169M是直接连接高压交流电的，其门极触发电路（尤其是用单片机控制时）必须使用光耦（如MOC3021）进行电气隔离，以确保人身安全和控制电路的安全。

总结

BT169M 是一款定义了“经济型小功率可控硅”标准的产品。它的核心价值在于：用极低的成本和最简单的电路，实现对交流市电下小功率设备的开关和调压控制。虽然其功率和处理复杂负载的能力有限，但在海量的消费级、家用级低功率控制应用中，它凭借出色的性价比和可靠性，至今仍占据着重要地位。在设计时，务必注意其散热、负载特性保护和电气隔离。

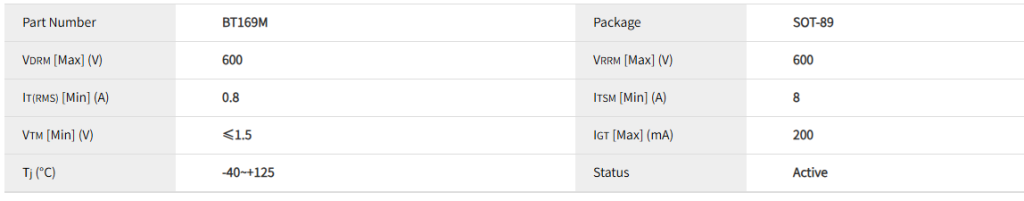

电性参数

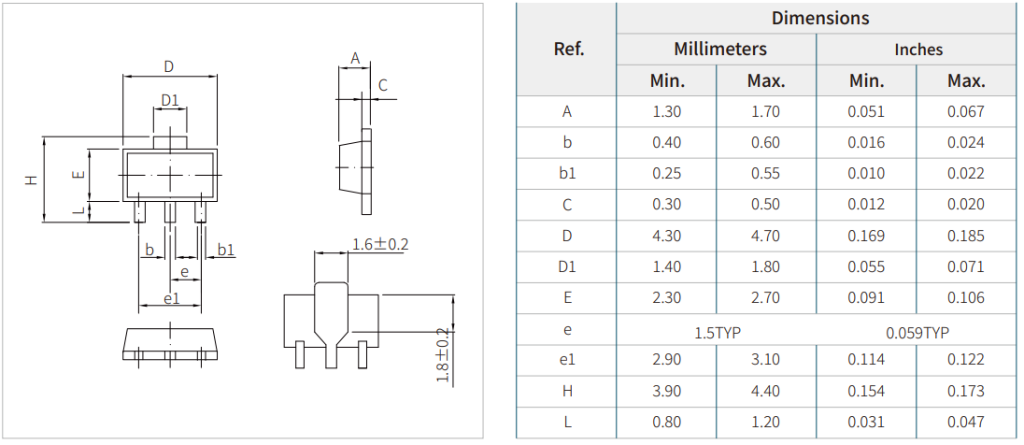

封装尺寸

数据手册

BT169M 可控硅 数据手册下载

供货情况
BT169M系列产品采用SOT-23封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/sensitive-scr/bt169m/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
