一、产品概述
BTA16-800BW是一款16A、800V的Snubberless（无缓冲）三端双向可控硅（TRIAC），专为工业及消费电子领域的交流电源控制而设计。其采用台面玻璃钝化工艺及背面多层金属电极制造，具备四象限工作能力（高换向4Q/超高换向3Q）。
BTA系列从所有三个端子到外部散热器的额定绝缘电压为2500V~RMS，符合UL标准（文件编号：E516503/E81734）。
二、核心电性参数
参数符号数值备注断态峰值电压VDRM/VRRM800V通态电流(RMS)IT(RMS)16A浪涌电流ITSM160A（50Hz）/ 168A通态峰值压降VTM1.5V ~ 1.55V门极触发电压VGT1.3V门极触发电流IGT50mA（Ⅰ/Ⅱ/Ⅲ象限均为50mA）保持电流Ih50mA ~ 60mA门极平均耗散功率PG(AV)1W工作温度范围Tj-40℃ ~ +125℃封装—TO-220 / TO-220A
关键特性说明：
技术：采用无缓冲设计，在许多应用中无需外接RC缓冲网络，简化电路并降低成本
低热阻：采用夹片键合工艺，绝缘陶瓷提供低热阻
高抗干扰能力：提供高dV/dt速率，对电磁干扰有很强的抵抗力
三、主要应用领域
BTA16-800BW适用于通用交流开关，既可作为ON/OFF开关功能，也可用于移相调光/调速的相位控制操作。
3.1 家用电器
洗衣机电机调速
空调风机控制
电热水器温度调节
吸尘器、电动工具
取暖桌、搅拌机、电陶炉、养生壶等
3.2 照明控制
调光器（灯光亮度调节）
相位控制调光电路
3.3 工业控制
小型传送带电机启停
电阻炉功率调节（加热控制）
固态继电器（静态继电器）
交流电机速度控制
3.4 电源与开关
感应电机启动电路
通用交流电源开关

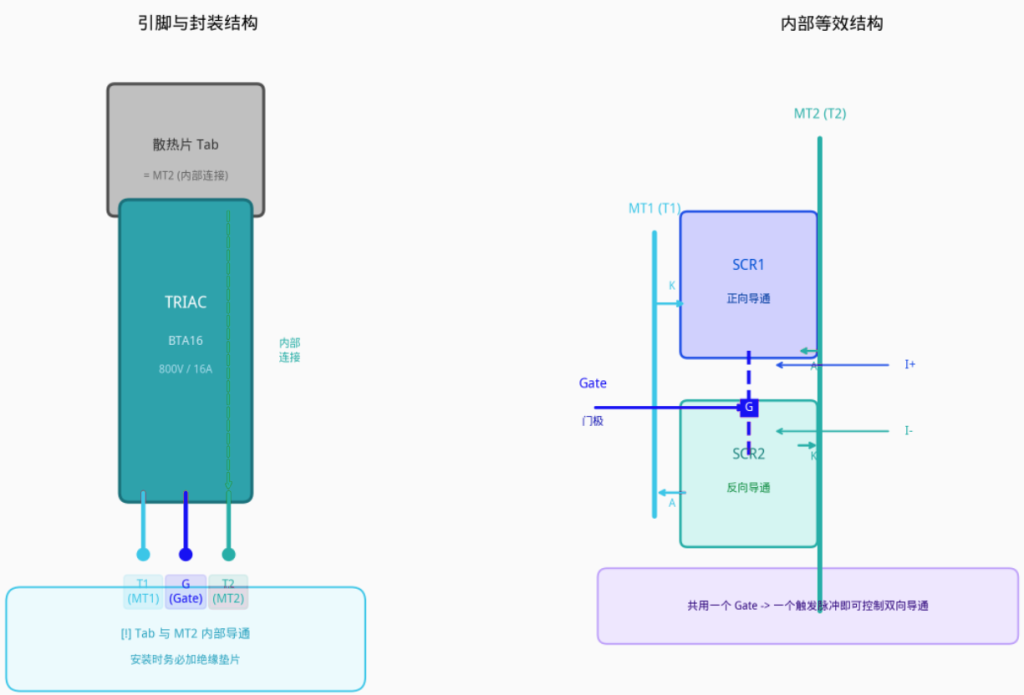

电路图
门极驱动：触发电流典型值50mA，触发电压1.3V，需确保驱动电路能满足此要求
感性负载：建议使用Snubberless版本（带W后缀），无需额外加RC缓冲电路
绝缘要求：BTA系列带绝缘片，散热器端绝缘耐压2500V~RMS，注意安装绝缘

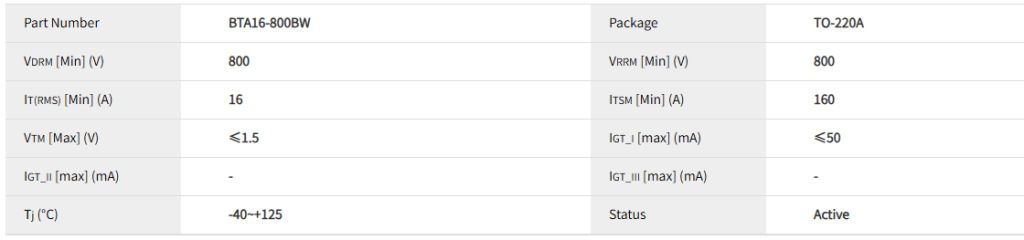

电性参数

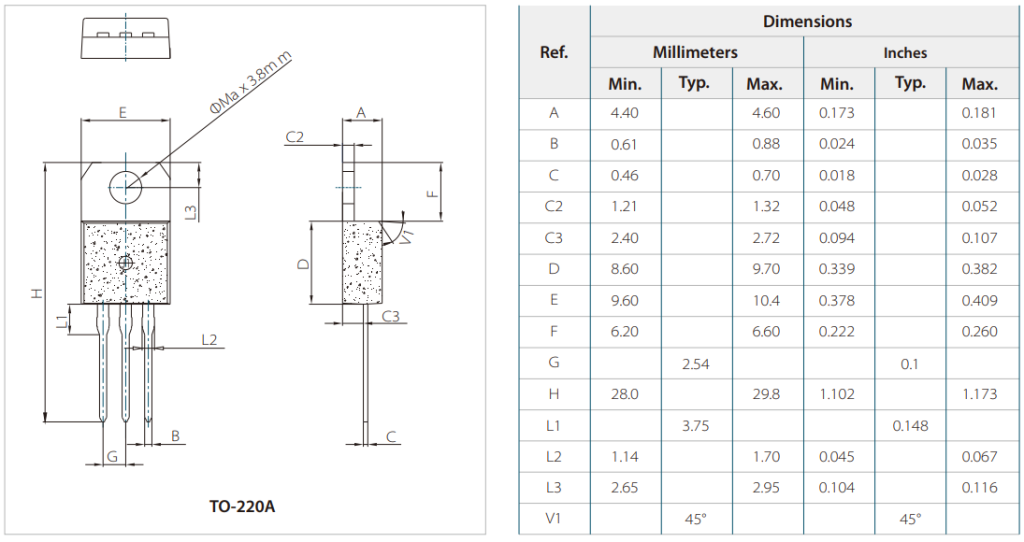

封装尺寸
数据手册
供货情况
BTA16-800BW系列产品采用 TO-220A 封装，每盒1,000个，如需了解产品详情，请访问https://semiwell.com/product-3q-triac/bta16-800bw/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
