BZT52B43 是一款标称稳压值为 43V 的通用稳压二极管。它基于齐纳二极管的反向击穿特性工作，在电路中主要用于提供稳定的参考电压或实现过压保护。
以下是其典型应用领域与电路设计示例。
📡 典型应用领域
BZT52B43 的应用非常广泛，尤其在需要稳定43V左右电压的场合，具体包括：
稳压电源与参考电压源：作为核心元件，为电路提供一个稳定的43V基准电压。
过压保护电路：并联在关键电路或芯片的电源入口，当电压异常超过其稳压值时，二极管导通，将电压钳位在安全范围，保护后级敏感元件。
直流电平平移与限幅：用于将不同电压域的信号电平进行转换或匹配，或将信号幅度限制在特定范围内，防止信号过大。
⚡ 典型电路设计示例

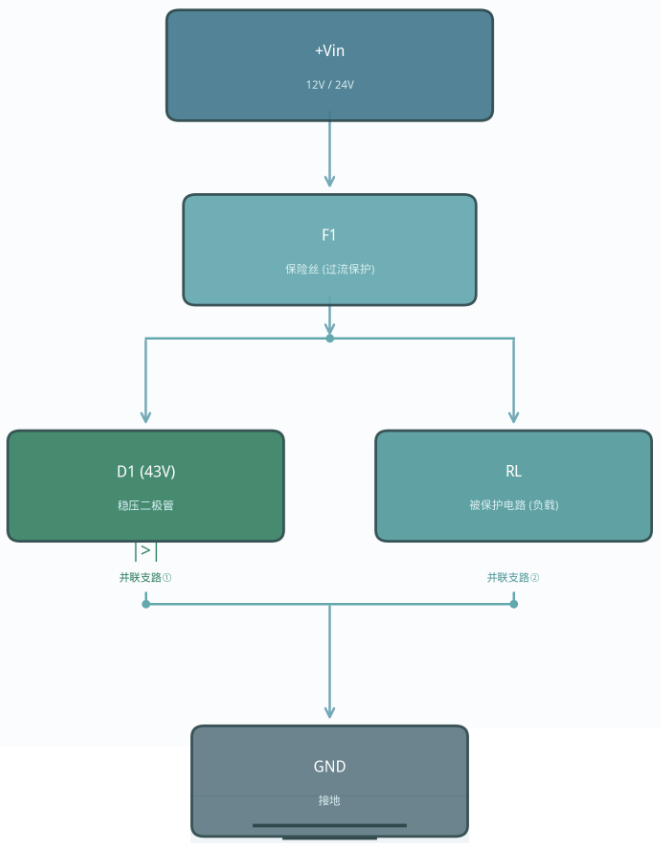

过压保护电路
用于保护后级电路（如芯片）免受输入电压尖峰的损害。
工作原理：正常工作时，输入电压低于43V，D1截止，对电路无影响。当输入电压异常升高超过43V时，D1击穿导通，将电压钳位在43V左右，从而保护了与它并联的负载RL。
设计要点：通常与保险丝F1配合使用。当D1导通时，会产生大电流使F1熔断，从而彻底切断电源，实现更高级别的保护。

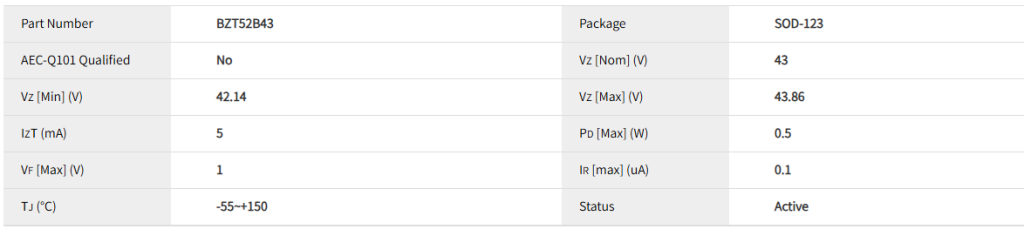

电性参数

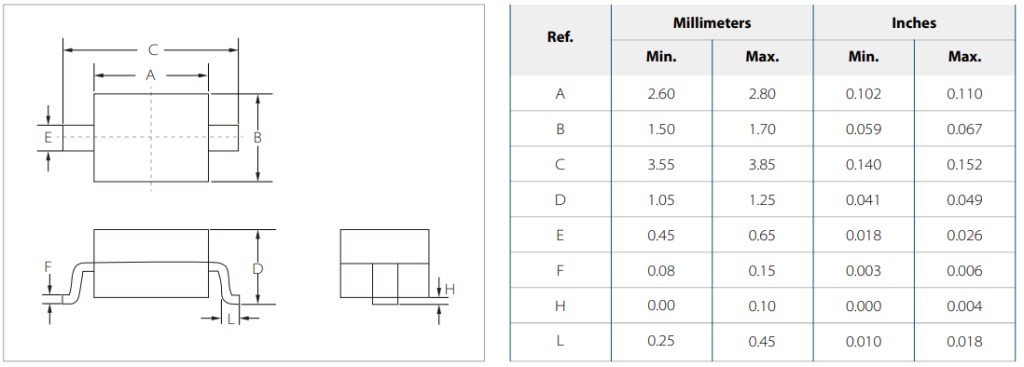

封装尺寸
数据手册
供货情况
BZT52B43系列产品采用 SOD-123 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/bzt52b43/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
