一、核心特性与应用领域概述
BZT52C16的主要参数：
- 齐纳电压 Vz： 16V（典型值，在特定测试电流Iz下）
- 功率： 500mW（SOD-123封装）
- 公差： 常见有 ±5%， ±2%， ±1%等精度可选
- 动态电阻： 约30欧姆（典型值，影响稳压精度）
应用领域：
- 电压钳位与保护： 防止敏感电路节点（如MOSFET栅极、IC输入引脚）电压过高。
- 参考电压源： 为低精度模拟电路或比较器提供简单、廉价的参考电压。
- 稳压电源： 在低电流、低成本、对效率要求不高的场合，提供简单的线性稳压。
- 信号调理： 在通信或传感器接口中，限制信号幅度。
二、典型电路设计方案
方案1：基本并联稳压电路（电压钳位/保护）
这是最经典的应用。二极管与负载并联，当电压超过Vz时，二极管导通，将电压钳位在Vz附近。
电路图示意：
text
Vin (20V)
|
R（限流电阻）
+-------+------ Vout (~16V，供给负载）
| |
[BZT52C16] (阴极接Vout，阳极接地)
| |
GND RL（负载）
设计要点：
- 确定工作条件：
Vin_max：输入最高电压（如20V）Vin_min：输入最低电压（如18V）IL_max：负载最大电流（如5mA）IL_min：负载最小电流（如1mA）
- 计算限流电阻R：
- 核心原则： 确保在所有工况下，流过齐纳二极管的电流
Iz在合理范围内（通常介于Iz_min和Iz_max之间）。Iz_min：手册中给出的测试电流Izt（使Vz达到标称值的电流，通常为5mA）或更小值（如1mA），以保证基本的稳压效果。Iz_max：由功耗决定，Iz_max = Pmax / Vz = 0.5W / 16V ≈ 31mA。设计时要留有余量，建议不超过20mA。
- 计算公式：
- 当输入电压最高、负载电流最小时，
Iz最大：R_min = (Vin_max - Vz) / (Iz_max + IL_min) - 当输入电压最低、负载电流最大时，
Iz最小：R_max = (Vin_min - Vz) / (Iz_min + IL_max) - 选择的
R必须满足：R_min < R < R_max。如果R_min > R_max，则需要选择更大功率的齐纳管或降低负载电流范围。
- 当输入电压最高、负载电流最小时，
- 举例： 假设条件如上，
Iz_min取3mA，Iz_max取20mA。R_min = (20V - 16V) / (20mA + 1mA) ≈ 190ΩR_max = (18V - 16V) / (3mA + 5mA) = 250Ω- 可以选取 220Ω 的标准电阻。
- 核心原则： 确保在所有工况下，流过齐纳二极管的电流
- 校验电阻功耗：
P_R = (Vin_max - Vz)² / R = (4V)² / 220Ω ≈ 0.073W，选择0805或1206封装的电阻即可。
- 应用场景： GPIO口保护、MOSFET栅极保护（与一个10kΩ电阻串联后接GS极）、电源输入口瞬态过压吸收（需注意响应速度，对高频ESD可能需搭配TVS管）。
方案2：串联稳压电源
将齐纳二极管作为参考电压，与一个晶体管（三极管或MOSFET）组合，构成简单的线性稳压器，可提供比单独齐纳管大得多的负载电流。
电路图示意（NPN三极管扩流）：
text
Vin (20V)
|
+----------------- Vout (~15.4V)
| |
R1（偏置电阻） [NPN三极管，如MMBT2222]
| | E
+---- Vref (16V) | |
| | |
[BZT52C16] GND |
| RL
GND
工作原理： 齐纳二极管稳定三极管基极电压Vb = Vz ≈ 16V。输出电压 Vout = Vb - Vbe ≈ 16V - 0.6V = 15.4V。
设计要点：
- 三极管选择： 根据负载电流和功耗选择，
Ic_max > IL_max，Vceo > Vin_max。 - 计算R1： 为齐纳管提供合适的工作电流，同时提供三极管的基极电流
Ib。Ib_max = IL_max / β（β为三极管直流放大系数，取最小值计算，如50）。- 保证在
Vin_min时，流过齐纳管的电流Iz > Iz_min（如5mA）。 R1 ≤ (Vin_min - Vz) / (Iz_min + Ib_max)- 同时校验
Vin_max时齐纳管的功耗：Iz_max = (Vin_max - Vz) / R1 - Ib_min，确保Iz_max * Vz < 0.5W。
- 优点： 电路简单，成本低，输出电流大。
- 缺点： 稳压精度受
Vbe温漂影响，效率低（多余电压降在晶体管上），输出纹波抑制能力一般。 - 应用场景： 对成本敏感、电流需求在几十到几百mA、电压精度要求不高的板载辅助电源。
方案3：作为电压参考源
用于比较器、运放、ADC等需要参考电压的场合。关键设计是保证其工作电流的稳定，以提高参考电压的稳定性。
电路图示意（采用恒流偏置或精密电阻分压后缓冲）：
text
Vin (15V) Vin (5V)
| |
[恒流源] [高精度电阻分压]
| (5mA恒定) | 例如： 16V分压至2.5V
+---- Vref (16V) [运放电压跟随器] ---- Vref (2.5V)
[BZT52C16] |
| [BZT52C16]（作为参考比较点）
GND GND
设计要点：
- 恒流驱动： 齐纳管的动态电阻会导致其端电压随电流变化。使用恒流源驱动（如用JFET或三极管搭建的简单恒流源），可以最大限度减少因电源电压波动引起的参考电压变化。
- 温度补偿： BZT52C16的电压温度系数约为
+0.07%/°C（正温度系数）。在需要高精度参考时，可串联一个普通二极管（负温度系数，约-2mV/°C）进行粗略补偿，或选择专用的低温漂齐纳管。 - 缓冲输出： 齐纳管的输出阻抗（动态电阻）较高，直接接入高阻抗负载（如运放同相端）没问题，但若负载有波动，需加电压跟随器进行缓冲。
三、设计注意事项与选型建议
- 功率与散热： 500mW的功率很小！ 务必精确计算其实际功耗
Pz = Vz * Iz。在高温环境下需降额使用（如85°C时降额至~400mW）。SOD-123封装散热能力有限。 - 精度选择： 根据应用需求选择公差。保护电路可用±5%，参考源建议用±1%或更高精度。
- 动态电阻的影响： 负载电流或输入电压变化时，
Iz变化会引起Vz的微小变化（ΔVz ≈ Rz * ΔIz）。在精密应用中，这会导致稳压/参考误差。 - 噪声： 齐纳二极管在工作时会产生电噪声，不适用于超低噪声的模拟前端参考。
- 替代方案评估：
- 对于保护： 针对高速瞬态脉冲（如ESD、浪涌），应优先选用TVS二极管，其功率更大，响应速度更快（ps级）。
- 对于稳压/参考： 对于电流>100mA或效率要求高的场合，应选用线性稳压器IC（如78L15、AMS1117）或开关稳压器。对于高精度参考，应选用基准电压源IC（如TL431、REF系列），它们具有更低的温度系数、更小的动态电阻和更优的长期稳定性。
总结
BZT52C16是一款经济实用的16V稳压元件，最适合用于低电流、低成本、对精度和温度特性要求不苛刻的钳位、保护和简单稳压场合。在设计时，核心是确保其工作电流稳定在合理范围内，并严格核算其功耗，防止过热损坏。对于更严苛的应用，建议评估并升级到更专业的芯片解决方案。

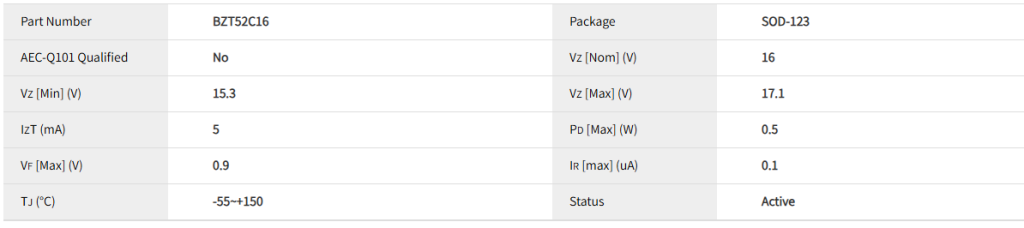

电性参数
封装尺寸
数据手册
供货情况
BZT52C16系列产品采用SOD-123封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/bzt52c16/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
