BZT52C18稳压二极管作用应用领域电路设计方案及数据手册

BZT52C18在电路中的核心作用是利用其18V的稳定击穿电压，提供电压调节、过压保护和电压基准功能。

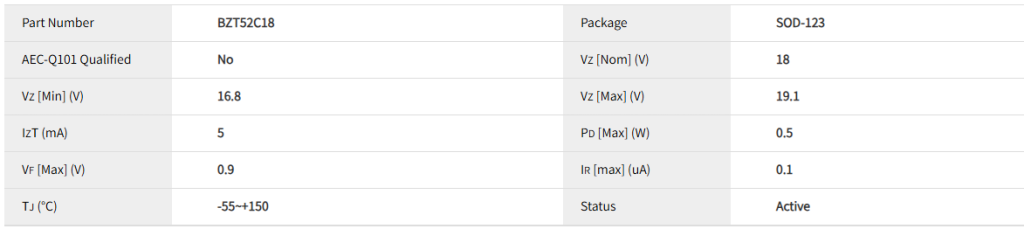

在开始电路设计前，需要牢记它的几个关键边界参数，以确保电路稳定可靠：

稳压电压 (Vz)：典型值为 18V。
功耗 (Pd)：最大为 500mW (0.5W)。这是设计的首要限制条件。
最大工作电流 (Izmax)：可通过公式 Izmax = Pd / Vz 估算，约为 27.7mA。设计时需确保流过二极管的电流在任何情况下都不超过此值。
最小工作电流 (Izmin)：通常取 5mA 左右以保证良好的稳压效果。

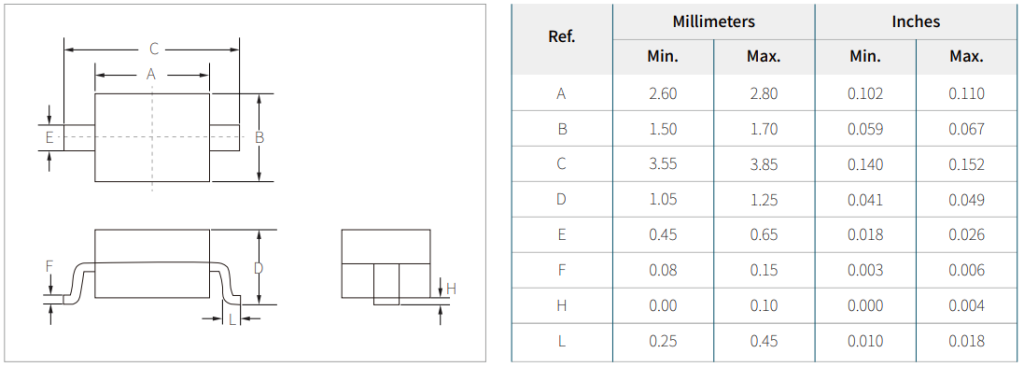

常见封装：SOD-323 或 SOD-123 。

基于其电气特性，BZT52C18在以下产品领域中被广泛采用：

下面是基于BZT52C18的三个最实用的电路方案，包含关键元件的选型计算。

这是最简单的稳压电路，适合小电流负载。

电路原理图：
- R1 (限流电阻)：连接输入电压 VIN 和二极管阴极。
- D1 (BZT52C18)：阴极接R1，阳极接地。
- 负载 R_LOAD：并联在D1两端，即 VOUT = 18V。
元件选型计算实例：
假设输入电压 VIN = 24V，负载电流 I_LOAD = 10mA。
1. 确定总电流 (I_TOTAL)：为确保D1稳定击穿，取流过D1的电流 I_Z = 5mA。则 I_TOTAL = I_LOAD + I_Z = 10mA + 5mA = 15mA。
2. 计算限流电阻 (R1)：R1 = (VIN - VZ) / I_TOTAL = (24V - 18V) / 0.015A = 400Ω。取标称值 390Ω。
3. 核算电阻功率 (P_R1)：P_R1 = (VIN - VZ)² / R1 = (6V)² / 390Ω = 0.092W。选用 1/4W (0.25W) 的电阻即可。
4. 核算二极管功耗 (P_D1)：P_D1 = VZ * I_Z = 18V * 0.005A = 0.09W。远低于BZT52C18的500mW (0.5W) 上限，安全。

此电路用于保护后端敏感电路不受输入电压尖峰的损害。

电路原理图：
- 输入 VIN：连接至被保护的电路节点。
- D1 (BZT52C18)：阳极接地，阴极接输入 VIN。它并联在被保护电路两端。
- 后端负载：是与D1并联的电路。
工作原理：
当 VIN 电压正常（低于18V）时，D1处于截止状态，漏电流极小（nA级），相当于开路，不影响后端电路工作。一旦 VIN 由于浪涌或故障超过18V，D1立即击穿导通，将电压钳位在18V左右，并将浪涌电流旁路到地，从而保护了后端昂贵的芯片。注意：此方案需要配合输入端的限流措施（如保险丝或电阻）使用，否则过大的电流可能会烧毁二极管。

在运放电路中，常需要对称的正负电源。利用两个BZT52C18可以简单实现。
