BZT52C27稳压二极管应用领域电路设计及数据手册

BZT52C27 是一款 27V、0.5W 的稳压二极管（齐纳二极管），常用于电压钳位、稳压保护等场景。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

• 电压稳压：为低压电路提供稳定的27V参考电压。
• 过压保护：保护敏感元件（如IC、MOSFET）免受电压尖峰损坏。
• 电源管理：在电源输出端作为冗余保护。
• 信号调理：限制信号幅度，防止ADC或放大器输入过载。

2. 典型电路设计示例

(1) 基本稳压电路

plaintext

Vin ──┬─────╱╲╱╲╱───┬── Vout
      │     Diode    │
     R1     BZT52C27 │
      │             │
     GND ────────────┘

• 参数计算：
  • 输入电压（Vin）：需高于27V（一般留10%余量，如30V）。
  • 限流电阻（R1）：
    R1=Vin−VzenerIzR1=Iz​Vin​−Vzener​​
    假设工作电流 Iz=10mAIz​=10mA：
    R1=30V−27V0.01A=300ΩR1=0.01A30V−27V​=300Ω
    （需校验功率：PR1=Iz2×R1=0.03WPR1​=Iz2​×R1=0.03W，选1/4W电阻即可）。
• 注意事项：
  • 负载电流较小时，需并联假负载避免稳压失效。

(2) 过压保护电路（用于IC保护）

plaintext

               BZT52C27
Signal ────────|>|─────── GND
                │
               IC Input

• 当输入信号超过27V时，齐纳二极管导通，钳位电压保护后级电路。

(3) 电源冗余保护

plaintext

Vcc ────┬─────|<|───── GND
        │    BZT52C27
       Load

• 电源异常时，二极管击穿短路，触发保险丝或保护电路断开。

3. 关键设计注意事项

• 功率限制：
  • 最大功耗 Pmax=0.5WPmax​=0.5W，最大电流 Izmax=P/Vz≈18.5mAIzmax​=P/Vz​≈18.5mA。
  • 避免长时间工作在极限电流，建议留50%余量（如10mA）。
• 温度影响：
  • 齐纳电压会随温度变化（BZT52系列温度系数约+5mV/°C）。
• 动态阻抗：
  • BZT52C27动态阻抗典型值（如50Ω），高频应用需考虑对稳压精度的影响。
• 布局布线：
  • 尽量缩短二极管与保护元件的距离，减少寄生电感。

4. 替代方案

• 更高功率需求：选用BZX85C27（1.3W）或串联电阻分担功耗。
• 更精确参考电压：使用TL431等可调基准源。

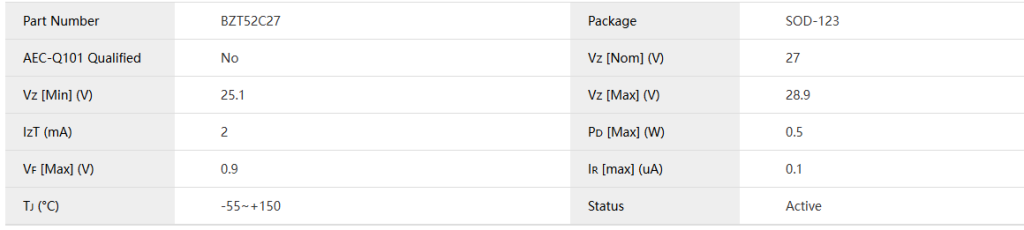

电性参数

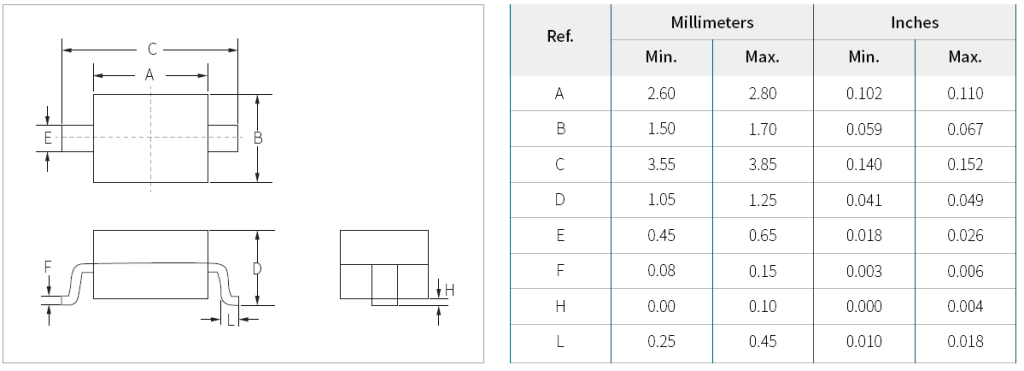

封装尺寸

数据手册

供货情况
BZT52C27系列产品采用SOD-123封装，每卷1,000个，如需了解产品详情，请访问； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
