BZT52C2V4稳压二极管应用领域电路设计及数据手册

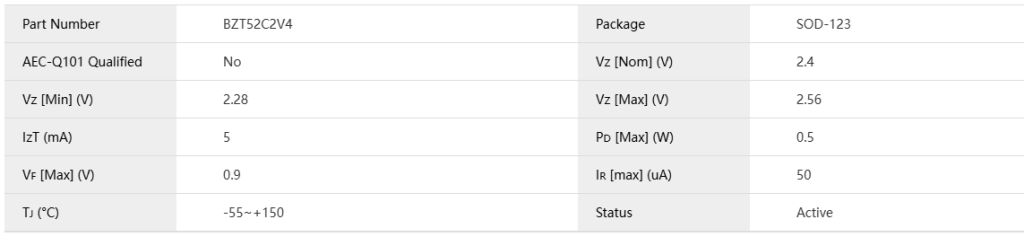

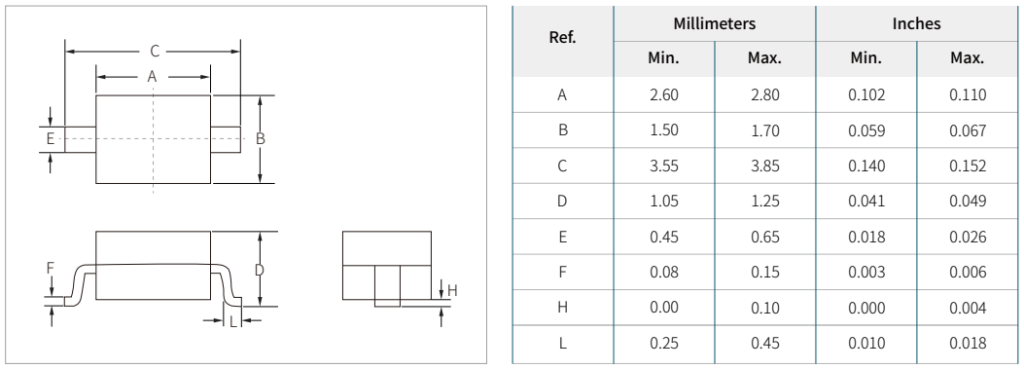

BZT52C2V4是一款2.4V的稳压二极管（齐纳二极管），典型应用在需要电压钳位或低压稳压的电路中。以下是其核心应用领域及电路设计要点：

电压钳位保护
- 用于保护敏感电路（如IC引脚、MOSFET栅极等）免受过压损坏，将电压限制在2.4V以下。
- 典型场景：ESD保护、电源输入保护、信号线保护。
低压稳压电路
- 为低功耗设备（如传感器、MCU的IO口）提供简单的2.4V稳压电源，适合电流需求较小的场景（BZT52C2V4的典型功率为500mW）。
参考电压源
- 在ADC、DAC或比较器电路中作为低成本电压基准（需注意精度和温漂，齐纳二极管一般精度较低）。
信号调理
- 限制模拟信号幅度（例如音频或传感器信号），防止后续电路过载。

plaintext

Vin ──┬─────┐
      │     │
     R1    Zener (BZT52C2V4)
      │     │
     GND   GND
      │     │
     Vout ──┘

电阻R1计算：
R1=Vin−VzenerIzenerR1=IzenerVin−Vzener
- Vzener=2.4VVzener=2.4V，IzenerIzener需满足：
  - 最小值：确保二极管击穿（通常0.5mA~1mA）。
  - 最大值：不超过功耗限制（如500mW时，Imax=P/Vz=500mW/2.4V≈208mAImax=P/Vz=500mW/2.4V≈208mA）。
- 示例：若Vin=5V，目标Iz=5mA，则 R1=(5V−2.4V)/5mA=520ΩR1=(5V−2.4V)/5mA=520Ω（取510Ω标准值）。
输出电流：负载电流 IloadIload 会影响Iz，需确保 Izener≥Iz(min)+IloadIzener≥Iz(min)+Iload。

plaintext

Signal Line ────┤├─── To Protected IC
               BZT52C2V4
               GND
