BZT52C47稳压二极管应用领域电路设计方案及数据手册

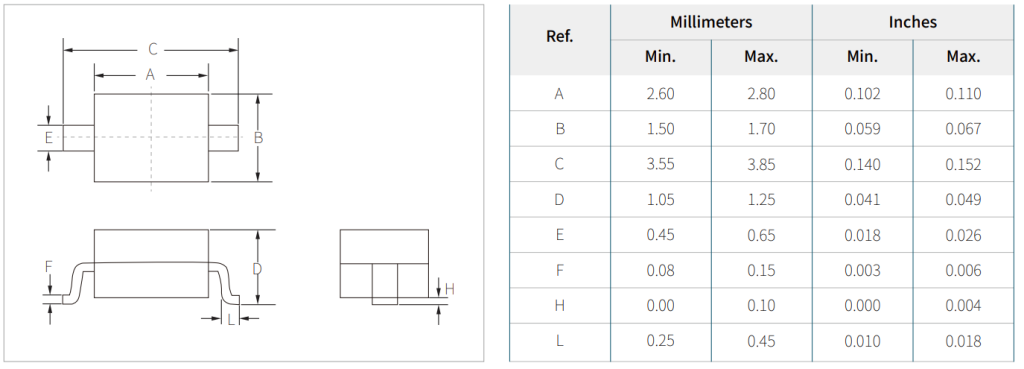

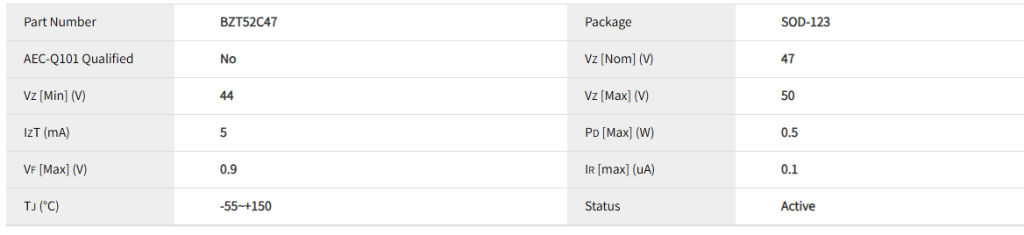

注意：上述为通用典型值，具体设计请务必以您所选制造商（如Vishay, Diodes Inc., ON Semiconductor等）的最新官方数据手册为准。

BZT52C47（47V稳压管）主要用于需要钳位、稳压或保护的低功率电路中。

这是最核心的应用，用于保护后续精密电路（如运放输入、ADC引脚、MOSFET栅极等）免受电压尖峰或感应电压的损坏。

方案描述：
- 并联钳位：将稳压管阴极接被保护点（如敏感信号线或电源线），阳极接地。当该点电压超过 (Vz + 0.7V) 时，稳压管反向击穿，将电压钳位在约47V，多余电流通过稳压管泄放到地。
- 串联限流：必须在稳压管前串联一个限流电阻R。其阻值根据电源电压Vs、被钳位电压Vz和可能的最大电流计算：R = (Vs - Vz) / Iz_max，需确保稳压管功耗 P = Vz * Iz不超过500mW。
典型电路图概念： [电压源/信号输入] ---- [限流电阻 R] ---- [节点A] ---- [到被保护电路] | [BZT52C47] (阴极接节点A，阳极接地) | GND

适用于为小功率负载（如基准源、低功耗传感器）提供固定电压。

方案描述：
- 在较高的输入电压Vin（如60V-100V直流）后，串联一个大功率的降压/限流电阻R1，再接BZT52C47进行稳压，输出47V。
- 关键计算：
  1. 确定负载电流IL：假设负载最大需要5mA。
  2. 确定稳压管工作电流Iz：为确保稳定性，Iz通常取3-10mA。设为5mA。
  3. 计算总电流：I_total = Iz + IL = 5mA + 5mA = 10mA。
  4. 计算限流电阻R1：R1 = (Vin_min - Vz) / I_total。例如Vin_min=60V，则R1 = (60-47)V / 0.01A = 1300Ω。需同时校验Vin_max时稳压管的功耗是否超标。
- 缺点：效率低，输出电压稳定性受负载变化影响大，仅适用于负载非常稳定且电流很小的场合。
典型电路图概念： [高输入电压 Vin] ---- [限流电阻 R1] ---- [Vout (47V)] ---- [负载] | [BZT52C47] (阴极接Vout，阳极接地) | GND

利用稳压管为三极管基极提供稳定电压，利用三极管的电流放大作用，提供比单独稳压管大得多的负载电流。

方案描述：
- 采用NPN三极管（如MMBT4401）或PNP三极管构成射极跟随器结构。
- 稳压管连接在三极管的基极与地之间，为基极提供稳定的Vz（47V）。
- 三极管的发射极输出电压为Ve = Vb - 0.7V ≈ 46.3V。该电压具有较好的负载调整率，可提供数十mA至数百mA的电流（取决于三极管选型）。
- 优点：相比方案2，负载能力显著增强，输出电压受负载变化影响小。
典型电路图概念 (NPN型)： [未稳压输入 Vin (>48V)] ---- [三极管C极 (集电极)] | [三极管B极 (基极)] ---- [限流电阻 R] ---- Vin | [BZT52C47] (阴极接B极，阳极接地) | GND | [三极管E极 (发射极)] ---- [Vout (~46.3V)] ---- [负载] | GND

常用于电源端口或通信线路（如RS-485）的差模或共模保护。

方案描述：
- 在电源正负线间（差模）或电源线与地线间（共模）并联BZT52C47，用于吸收来自雷击、感性负载关断等引起的瞬时高压浪涌。
- 通常与PPTC（自恢复保险丝）和TVS管组合使用，构成多级保护电路。
