BZT52C5V1 是一款 5.1V 稳压二极管（齐纳二极管） ，采用 SOD-123 表面贴装封装，最大功耗为 500mW。它利用反向击穿特性，在电路中主要起到电压基准、稳压和钳位保护的作用。
📝 关键参数速查
以下是基于多份数据手册和资料整理的关键电气参数：
💡 主要应用领域
BZT52C5V1 凭借其性能，被广泛应用于以下场景：
- 电源管理：为低压电路（如MCU、传感器）提供稳定的5V参考电压或电源。
- 过压保护：将电压钳位在5.1V，保护后级敏感器件免受瞬态高压冲击。
- 信号处理：为运放等提供精准的参考电压，或用于信号限幅。
- 逻辑电平转换：在不同电压逻辑（如3.3V与5V）的设备间进行电平匹配。
- 便携与汽车电子：适用于手机、电脑主板、汽车传感器等空间受限或对稳定性要求高的场景。
⚙️ 典型电路设计方案
1. 基本并联稳压电路
这是最基础的应用，通过一个限流电阻 (R1) 和稳压二极管 (D1) 为负载提供稳定电压。
- 电路结构：输入电压 (Vin) 经限流电阻 R1 后，一路接负载，一路接 D1（负极）到地。
- 工作原理：当 Vin 高于 5.1V 时，D1 导通并将电压钳位在 5.1V，多余电压降在 R1 上。
- 设计计算：
2. LED驱动电路
利用 BZT52C5V1 为 LED 提供稳定的 5.1V 供电。
- 电路结构：与基本稳压电路类似，但负载替换为“LED + 其限流电阻”。
- 设计计算：
3. 电源输入端过压保护电路
将 BZT52C5V1 并联在电源输入端，可有效钳位浪涌电压。
- 电路结构：将 D1（BZT52C5V1）的反向端（负极）接在 Vin 端，正向端（正极）接地，与负载并联。
- 工作原理：正常工作时，D1 截止。当输入端出现高于 5.1V 的瞬态电压时，D1 导通，将电压钳位在 5.1V，从而保护后级电路。
⚠️ 设计注意事项
- 功率耗散 (P<sub>D</sub>)：务必确保稳压管实际功耗不超过 500mW。功耗计算公式为 P = (Vin - Vz) × I<sub>z</sub>。高输入电压或大电流时需注意。
- 最小工作电流 (I<sub>zk</sub>)：需保证流过稳压管的电流大于其最小工作电流（通常几毫安），否则稳压效果会变差。
- 输入电压范围：输入电压必须 高于 5.1V，否则稳压管无法进入击穿区，电路将无法正常工作。
- PCB布局：将 BZT52C5V1 尽量靠近需要保护的电源输入端或 IC 的电源引脚，以减小寄生电感，获得最佳保护效果。
- 瞬态抑制：对于极快、极高能量的浪涌，BZT52C5V1 响应可能不够快，建议配合 TVS 管使用。

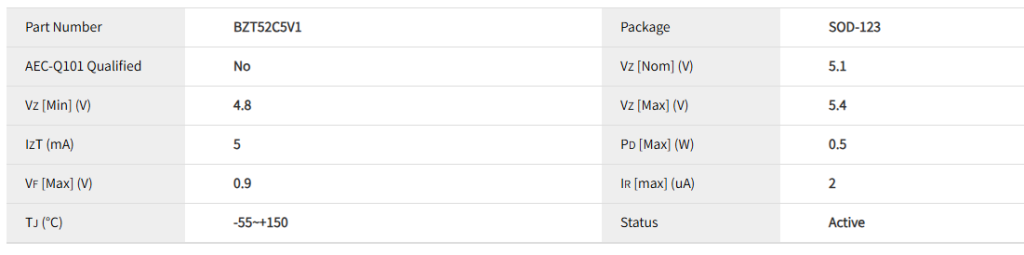

电性参数

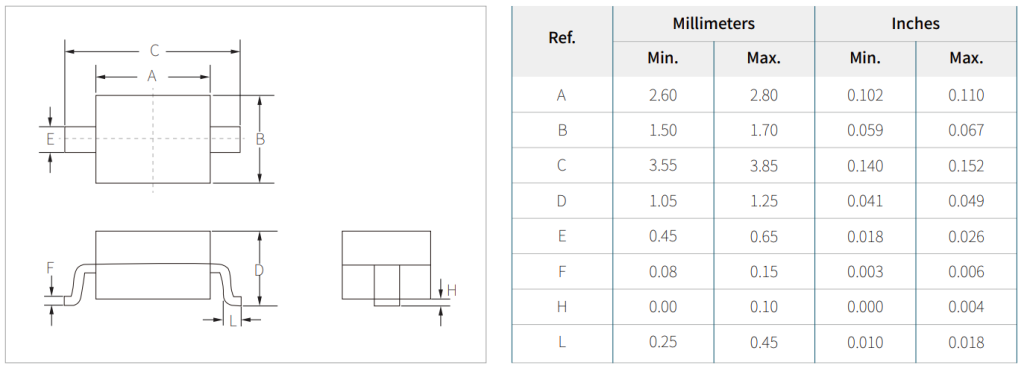

封装尺寸
数据手册
供货情况
BZT52C5V1系列产品采用 SOD-123 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/bzt52c5v1/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
