BZT52C6V8稳压二极管应用领域电路设计及数据手册

semiwell

3 周前

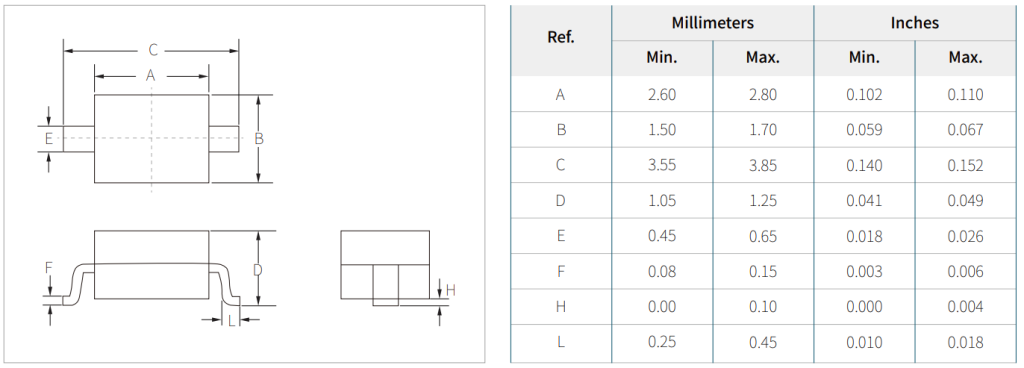

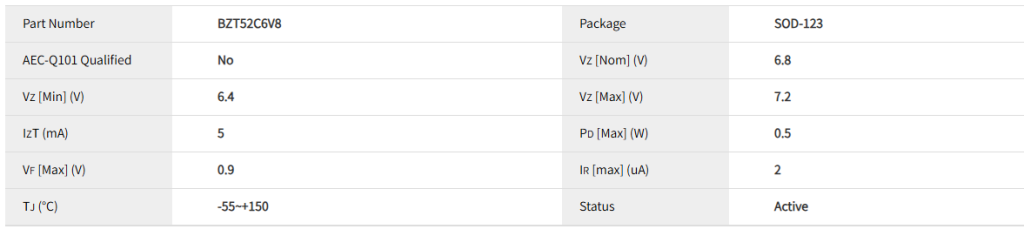

型号： BZT52C6V8 (SOD-123封装，常见贴片形式)
类型：齐纳稳压二极管
标称稳压值 Vz： 6.8V @ Izt (典型测试电流，通常为5mA)
功率：通常为500mW (取决于封装，SOD-123常见值)
特点：小尺寸、低成本、适用于低功率电路。

二、主要应用领域

由于其6.8V的特定电压和较小功率，它的应用非常聚焦：

低压差线性稳压器（LDO）的参考电压源
- 在一些简单的LDO或可调稳压电路中，需要一个稳定的参考电压。6.8V是一个常用的参考值，可以为运放或调整管提供基准。
信号钳位与保护
- 接口保护：用于保护MCU/I/O口、ADC输入、通信线路（如UART、I2C）免受静电放电或过压冲击。将电压钳位在GND-0.7V 至 Vz+0.7V 之间。
- 传感器信号限幅：防止来自传感器的信号超出后级处理电路的安全范围。
电压检测与欠压/过压锁定
- 作为简单电压检测电路的核心。当电源电压超过6.8V+Vbe（约7.5V）时，可以触发三极管或MOSFET，从而驱动继电器或使能/禁用其他芯片。
开关电源的次级侧辅助稳压或钳位
- 在反激式等开关电源中，有时用于为光耦或次级侧控制芯片提供一个简单的辅助稳定电压（电流很小）。
白炽灯或小电机的“反电动势吸收”
- 并联在感性负载（如继电器线圈、小电机）两端，吸收关断时产生的反向感应电压，保护驱动开关管。选择6.8V意味着允许一个可控的、高于电源电压的反峰。
与更高电压的稳压管串联
- 当需要非标准的稳压值时，可以与其他稳压管串联，获得总合电压（例如，6.8V + 3.3V = 10.1V）。

三、核心电路设计要点与计算

1. 基本稳压电路

这是最经典的应用。关键点是必须串联一个限流电阻 Rs。

text

Vin o-----/\/\/\-----o-----> Vout (6.8V)
         Rs          |
                    / \   BZT52C6V8 (阴极接Vout，阳极接地)
                     |
                    GND

设计步骤与计算公式：
a. 确定负载条件：

Vout = Vz ≈ 6.8V
IL_max：负载最大电流
IL_min：负载最小电流

b. 确定输入电压范围： Vin_min 和 Vin_max。

c. 计算限流电阻 Rs：
Rs需要满足两个极端条件：

条件1 (Vin最小， IL最大时)：确保有足够电流流过稳压管以维持稳压（大于 Iz_min，通常取0.5mA - 1mA）。
Rsmax≤Vinmin−VzIzmin+ILmaxRsmax≤Izmin+ILmaxVinmin−Vz
条件2 (Vin最大， IL最小时)：确保流过稳压管的电流不超过其最大允许值 Iz_max，否则会过载烧毁。Iz_max ≈ Pd / Vz。对于500mW管子， Iz_max ≈ 500mW / 6.8V ≈ 73mA。设计时需留有余量（如取50mA）。
Rsmin≥Vinmax−VzIzmax+ILminRsmin≥Izmax+ILminVinmax−Vz
最终选择的Rs值应满足： Rs_min ≤ Rs ≤ Rs_max。

d. 校验稳压管功耗：
在最恶劣情况（Vin_max, IL_min）下，稳压管的功耗最大：Pz=Vz×Iz=Vz×(Vinmax−VzRs−ILmin)Pz=Vz×Iz=Vz×(RsVinmax−Vz−ILmin)

必须确保 Pz < 额定功率（500mW），并建议留有30%-50%的余量。

设计示例：
假设： Vin=12V±10% (即10.8V ~ 13.2V)， IL=1mA ~ 10mA， Iz_min取1mA， Iz_max取50mA。
