BZT52C75 是一款标称稳压值为 75V、采用 SOD-123 封装的车规级稳压二极管，其核心应用场景是利用反向击穿特性实现电压钳位与过压保护。在电路保护方案中，它通常被设计为 并联型过压保护器件，当输入端电压或负载波动超过 75V 时，二极管击穿导通，将电压钳制在安全范围内，从而保护后级敏感电路。

以下是其在不同领域的具体应用方案：

💡 核心应用与保护方案

应用领域具体保护方案工作原理简述
电源管理系统低压稳压器（LDO）输入/输出过压保护并联在LDO输入端或输出端，防止电源波动或热插拔产生的电压尖峰损坏稳压器和后级负载。
工业与通信接口RS-232/RS-485/ CAN总线接口过压保护放置在接口芯片的电源引脚（Vcc）或总线引脚对地之间，吸收静电放电（ESD）和电缆耦合的浪涌电压。
汽车电子车身控制模块（BCM）、传感器电源钳位12V/24V汽车电源系统不稳定时，防止抛负载或开关动作产生的电压瞬变（可达数十伏甚至上百伏）损坏控制器和传感器。
消费电子电池充电管理、电源适配器输出过压保护并联在充电管理芯片的输入或输出端，一旦充电器故障导致输出电压异常升高，二极管迅速击穿，强制触发前级保险丝熔断或让电源进入保护状态。

📋 关键参数与选型建议

设计保护方案时，需重点关注以下参数以确保可靠性：

  • 稳压值 (Vz)：典型值为 75V，实际范围在 71.25V 至 78.75V 之间（含±5%误差）。需确保其高于被保护电路的最大工作电压，低于其绝对最大额定电压。
  • 耗散功率 (Pd)：常见型号为 500mW（SOD-123封装），也有 410mW  或 200mW  等版本。功率决定了二极管的抗浪涌能力，需要根据预期的瞬态能量选择。
  • 漏电流 (Ir)：在 56V 反向电压下通常 ≤ 100nA 。极低的漏电流在正常工作时几乎不影响系统功耗和信号质量。
  • 动态阻抗 (Zz)：典型值约为 250Ω（测试电流 2.5mA 时）。阻抗越小，其稳压或钳位效果越佳。

🛡️ 典型保护电路结构

一个基础的稳压或保护电路非常简洁，其拓扑结构如下：

text

      +-----------------+
      |                 |
    Input o----+--------+----o Output
      (Vin)    |        |     (Vout)
               |        |
              [R]       D
               |        |
               +--------+
                        |
                      (GND)

注：[R] 为限流电阻，D 为 BZT52C75 稳压二极管。

  1. 正常工作（Vin < 75V）：二极管处于反向截止状态，其高阻抗特性几乎不影响主电路工作，仅有微安级的漏电流通过。
  2. 过压发生（Vin > 75V）：二极管反向击穿，进入稳压区，为过电流提供一个低阻抗的旁路路径，从而将 Output 端的电压钳位在 75V 左右。
  3. 能量耗散：多余的能量通过二极管和限流电阻 [R] 以热量的形式耗散掉，从而保护了后级昂贵的负载电路。

⚠️ 设计注意事项

  • 热设计：确保二极管在工作（特别是持续过压）时，其结温不超过规格书中的最高值（通常为 150°C）。需要根据流过的电流和功耗评估PCB散热。
  • 瞬态能量：BZT52C75 主要针对低功率的电压钳位和ESD保护。对于大能量的浪涌（如雷击、大功率电机启停），其单次吸收能力有限，应改用更大功率的 TVS管（瞬态抑制二极管）。
  • 配合保险丝：对于需要实现“故障切断”功能的过压保护，可将BZT52C75并联在电源输出端，并在其前端串联一个一次性保险丝或可恢复PTC（正温度系数热敏电阻）。一旦发生持续过压，二极管击穿短路，强制电流增大并熔断保险丝，彻底断开电源，避免二极管因长时间导通而烧毁。

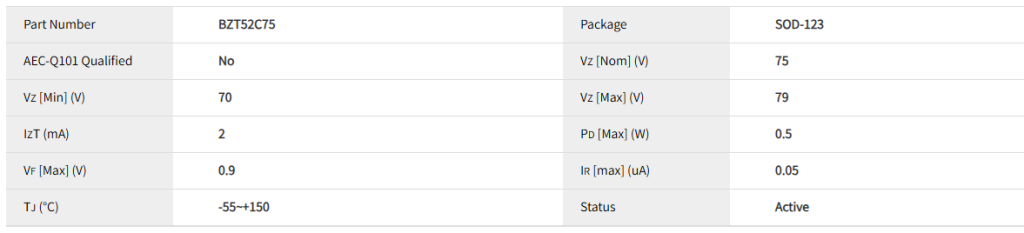

电性参数

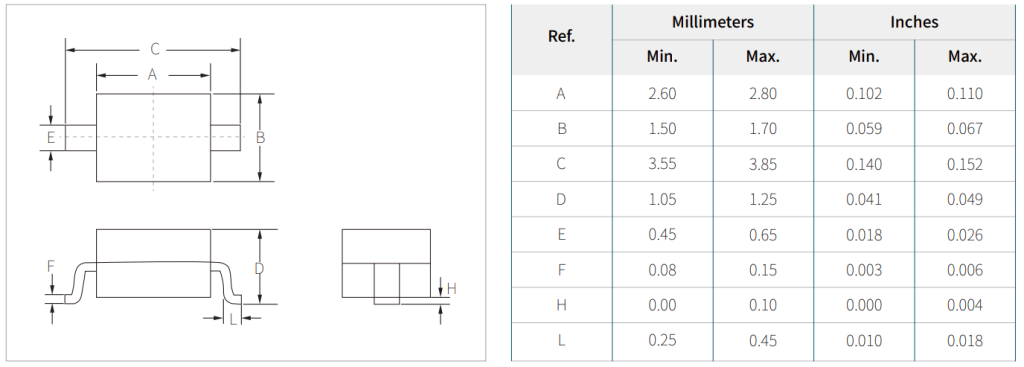

封装尺寸

数据手册

BZT52C75 稳压二极管 数据手册下载

供货情况
BZT52C75系列产品采用 SOD-123封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/bzt52c75/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
