一、应用领域
- 电压钳位保护
- 用于IC的I/O口、数据线(如UART、I²C)保护,防止过压或静电损坏。
- 典型场景:将5V信号接入3.3V MCU引脚时,在引脚与地之间接BZX84C5V1,限制电压≤5.1V。
- 低压差电压基准
- 为ADC、DAC或比较器提供5.1V参考电压(精度通常±5%)。
- 适合低功耗便携设备,如传感器模块的参考源。
- 电源稳压辅助
- 在小电流(≤10mA)简单稳压电路中,为局部电路提供稳定电压(如偏置电路)。
- 开关电源反馈补偿
- 在反激式电源中辅助调整反馈环路,提高稳定性。
- 电池管理保护
- 用于锂电池保护板,限制充电电压或监测过压。
二、典型电路设计
1. 电压钳位电路(信号线保护)
text
信号输入 ──┬───→ 输出至IC引脚
│
┌─┴─┐
│ │ BZX84C5V1
│ │ (阴极接信号,阳极接地)
└─┬─┘
│
GND
说明:
- 信号电压超过5.1V时,二极管反向击穿,将电压钳位在5.1V左右。
- 需串联限流电阻(如1kΩ)保护二极管。
2. 简易稳压电路
text
Vin (7-12V) ──┬─── R1 (限流电阻) ──┬── Vout (5.1V)
│ │
C1 (滤波) │
│ ┌┴┐
│ │ │ BZX84C5V1
│ │ │ (阴极接Vout,阳极接地)
GND ┌─┬─┐
│ │
C2 GND
(输出滤波)
参数计算:
- R1值选择:若负载电流 IL=5mAIL=5mA,输入电压 Vin=9VVin=9V:
R1=Vin−VzIz+IL=9−5.10.5m+5m≈710ΩR1=Iz+ILVin−Vz=0.5m+5m9−5.1≈710Ω(取750Ω)
(假设Iz_min=0.5mA维持稳压) - 功率校验:
二极管功耗 Pz=Vz×Iz=5.1V×(Itotal−IL)Pz=Vz×Iz=5.1V×(Itotal−IL),需确保<250mW。 - 滤波电容:C1/C2通常取0.1μF-10μF。
3. 电压基准电路
text
Vcc (5V-12V) ──┬── R1 ──┬── Vref (5.1V)
│ │
GND ┌┴┐
│ │ BZX84C5V1
│ │ (阴极输出,阳极接地)
└┬┘
│
GND
注意:
- 为减少温度漂移,可选择BZX84C5V1的“低漂移版本”(如BZX84C5V1LT1)。
- 输出端加运放缓冲器(电压跟随器)隔离负载影响。
三、设计注意事项
- 精度与温度系数
- BZX84C5V1通常精度±5%,温度系数约+5mV/℃(正温度系数)。
- 高精度应用需选±1%或±2%版本,或使用TL431等基准源替代。
- 动态电阻
- 齐纳二极管在击穿区有动态电阻(约30-60Ω),负载变化时输出电压会轻微波动。
- 限流电阻必要性
- 必须串联电阻限制击穿电流,防止过热损坏(最大连续电流约50mA)。
- 噪声处理
- 齐纳二极管会产生噪声,高频应用时需并联0.1μF电容滤波。
- 布局与散热
- SOT-23封装散热能力有限,避免长时间大电流工作。
- PCB布局时阴极引脚尽量远离热源。
四、替代方案对比
| 场景 | BZX84C5V1优势 | 局限性 | 替代方案 |
|---|---|---|---|
| 信号钳位保护 | 响应快、体积小 | 功率低 | TVS二极管(如SMAJ5.0A) |
| 电压基准 | 简单、低成本 | 精度/温漂一般 | TL431、LM4040 |
| 小电流稳压 | 无需外围IC | 负载调整率差 | LDO(如MCP1703) |
通过合理设计,BZX84C5V1可在低成本、低功耗场景中可靠工作,但需严格核算功耗与温度影响。对于要求较高的基准电压或较大电流稳压,建议使用专用器件。

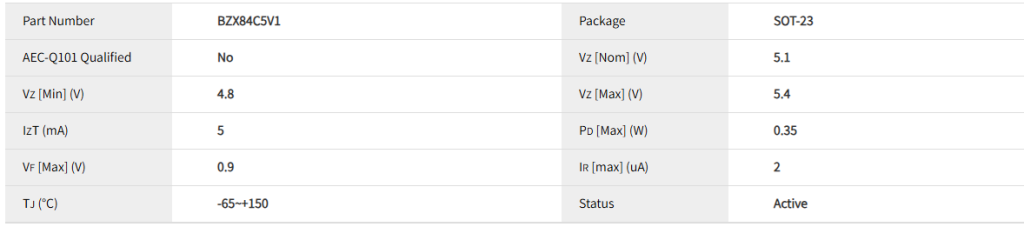

电性参数

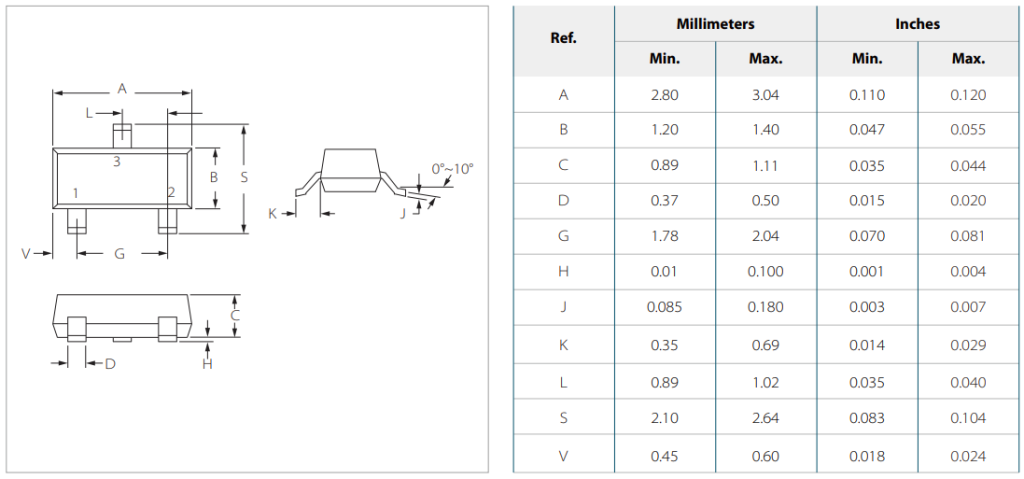

封装尺寸

数据手册
供货情况
BZX84C5V1系列产品采用SOD-123FL封装,每卷3,000个,如需了解产品详情,请访问https://semiwell.com/product-zener/bzx84c5v1/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
