ESD0524P-SW 是一款兼具 DC-DC降压（Buck）转换 和 ESD静电保护 功能的集成芯片，适用于需要电源转换且对静电敏感的场景。以下是其作为 静电抑制器（ESD保护） 的典型应用领域及电路设计指南：

1. 核心功能与优势

  • 集成ESD保护：在电源路径（Vin/Vout）和信号线（如使能引脚EN）上提供静电防护（典型ESD等级：±8kV接触放电，IEC 61000-4-2）。
  • 降压转换：将5V输入转换为2.4V输出，适用于低电压电路供电。
  • 紧凑设计：单芯片解决电源和ESD问题，节省PCB空间。

2. 典型应用领域

(1) 接口保护电路

  • USB端口（数据线/电源线）
    • 保护USB 2.0/Type-C的VBUS和D+/D-线免受插拔静电损坏。
    • 电路示例：plaintext USB_VBUS (5V) ────┬──── ESD0524P-SW (Vin) ──── 2.4V_TO_MCU │ [10μF]←─去耦电容 │ GND

(2) 传感器信号保护

  • 高灵敏度传感器（如MEMS加速度计、环境传感器）
    • 为传感器供电（2.4V）并保护其I2C/SPI信号线：plaintext SENSOR_VCC ────── ESD0524P-SW ────── 2.4V_SENSOR_POWER SDA/SCL ──────────┤内部ESD钳位├───── MCU

(3) 无线通信模块

  • BLE/Wi-Fi模块的电源和天线接口保护，防止射频信号线受ESD干扰。

(4) 工业IO模块

  • PLC数字输入、RS-485接口等，抑制现场静电和浪涌。

3. 关键电路设计要点

(1) ESD保护路径设计

  • 电源路径：芯片内部集成ESD二极管，需确保Vin/Vout走线短且粗，减少寄生电感。
  • 信号路径：若保护外部信号线（如EN引脚），需串联电阻（如100Ω）限流。

(2) 元件选型

  • 输入/输出电容：
    • 输入：1~10μF陶瓷电容（靠近Vin引脚，滤除高频噪声）。
    • 输出：10~22μF低ESR电容（稳定输出电压）。
  • 电感：4.7μH功率电感（饱和电流＞负载电流）。

(3) PCB布局建议

  • ESD关键路径：
    • Vin/Vout布线远离高频或敏感信号线。
    • 地平面完整，避免ESD电流形成环路干扰。
  • 热设计：芯片GND引脚通过大面积铜箔连接至地层散热。

4. 注意事项

  • ESD等级验证：若应用环境严苛（如工业场景），需实测ESD防护性能，必要时外接TVS二极管增强防护。
  • 负载匹配：确保输出电流不超过芯片限值（如300mA），否则需外扩电路。
  • 使能引脚（EN）：悬空时默认为高电平，若需控制，建议加上拉电阻（如100kΩ）和滤波电容（如0.1μF）。

5. 故障排查

  • ESD防护失效：检查PCB布局是否导致ESD电流绕行敏感区域。
  • 输出电压异常：测量电感/电容是否匹配，反馈电阻（如有）是否精度不足。

通过合理设计，ESD0524P-SW可同时实现高效电源转换和可靠的ESD防护，适合空间受限且对静电敏感的设备。具体参数请以官方手册为准。

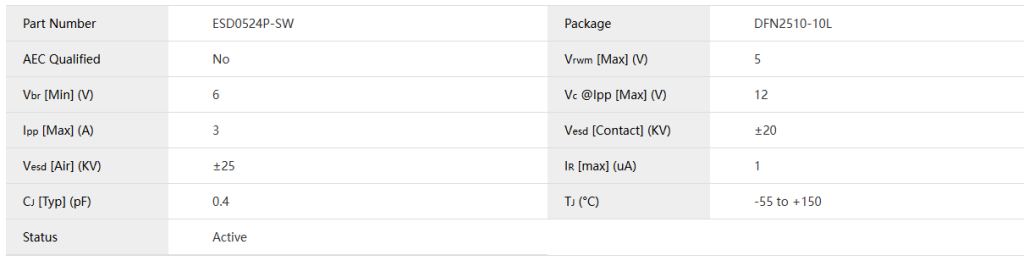

电性参数

封装尺寸

数据手册

ESD0524P-SW 静电抑制器 数据手册下载

供货情况
ESD0524P-SW系列产品采用DFN2510-10L封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd0524p-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
