ESD54031Z是一种高性能静电抑制器（ESD保护二极管），主要用于敏感电子设备的静电防护。其低电容、快速响应和高ESD耐受能力（如IEC 61000-4-2 Level 4标准）使其适用于高速接口和精密电路。以下是其典型应用领域及电路设计要点：

一、主要应用领域

  1. 高速数据接口
    • USB 3.0/3.1、HDMI、DisplayPort：保护数据传输线（D+/D-、TMDS等）免受ESD损坏。
    • 以太网（RJ45）：保护PHY芯片的差分对（如10/100/1000Mbps）。
  2. 移动设备及消费电子
    • 手机/平板：USB-C接口、音频接口、按键电路。
    • 相机模块：MIPI CSI/DSI接口的ESD防护。
  3. 工业与汽车电子
    • CAN/LIN总线：保护车载通信线路。
    • 传感器接口：如PLC、工业控制器的I/O端口。
  4. 通信设备
    • RF天线端口：防止静电通过天线耦合损坏射频前端。
    • 基站设备：保护高速背板连接器。

二、电路设计要点

1. 典型连接方式

  • 并联布局：ESD54031Z需并联在被保护线路与地之间（如USB数据线）。
  • 多通道保护：若保护差分对（如USB D+/D-），需确保两路ESD器件对称布局以维持信号完整性。

示例电路（USB接口保护）：

text

USB_D+ ────┤ Anode ESD54031Z ├─── GND
USB_D- ────┤ Anode ESD54031Z ├─── GND

2. PCB布局关键

  • 短路径原则：ESD器件尽量靠近接口入口（如连接器），缩短走线长度以减少寄生电感。
  • 低阻抗地平面：使用宽而短的地线连接，确保ESD电流快速泄放。
  • 避免信号交叉：被保护信号线应远离其他高频或噪声源。

3. 参数匹配

  • 电容选择：ESD54031Z的典型电容为几pF（如0.5pF），适合高速信号（>1Gbps）。
  • 电压等级：确保VRWM（工作电压）略高于被保护线路的最大电压（如USB 5V选VRWM≥5.5V）。

4. 与其他器件的协同

  • 与TVS二极管配合：在电源线（VBUS）上可搭配大功率TVS管，形成多级防护。
  • 共模扼流圈（CMC）：在高速差分接口中，ESD器件可放在CMC靠近接口侧，抑制共模噪声。

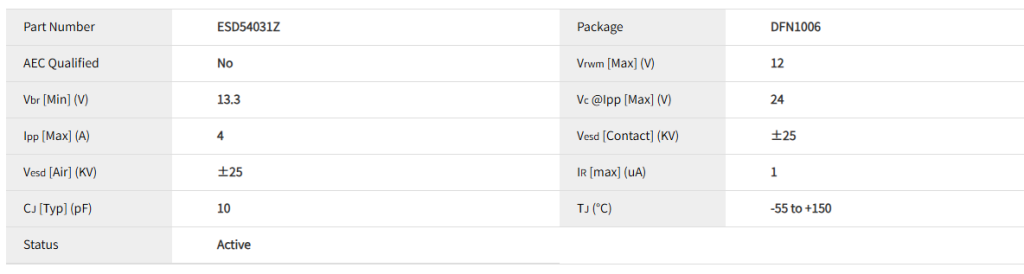

电性参数

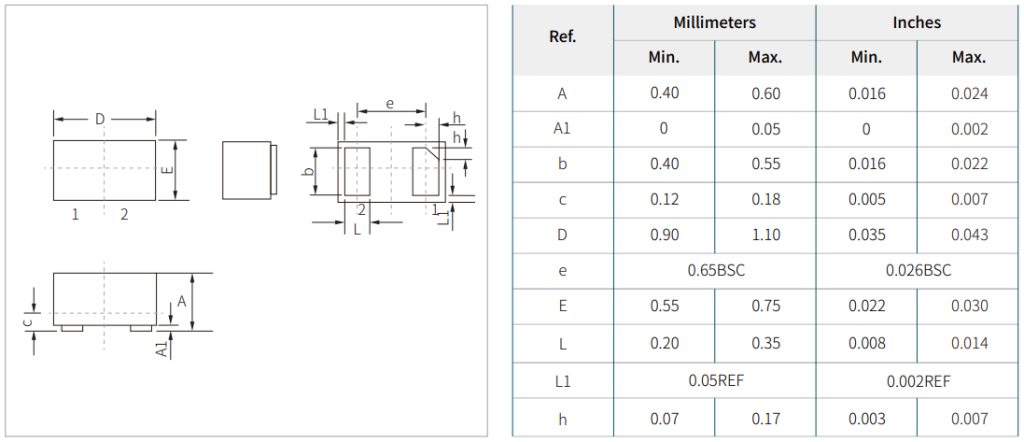

封装尺寸

数据手册

ESD54031Z 静电抑制器 数据手册下载

供货情况
ESD54031Z系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd54031z/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
