ESD5411N-SW是一款用于静电防护的TVS二极管阵列（ESD抑制器），专为高速接口（如USB、HDMI、DisplayPort等）设计，具有低电容、高响应速度和多通道保护的特点。以下是其典型应用领域及电路设计要点：
1. 主要应用领域
- 高速数据接口
- USB 3.0/3.1/Type-C：保护数据线（D+/D-）和CC引脚。
- HDMI/DisplayPort：防护TMDS差分信号线和DDC/CEC控制线。
- 以太网（RJ45）：保护PHY芯片的千兆以太网差分对（如TX/RX）。
- 移动设备
- 智能手机/平板的USB、音频接口、按键电路。
- 工业与汽车电子
- CAN/LIN总线、车载娱乐系统接口的ESD防护。
- 消费电子
- 游戏机、相机、VR设备的I/O端口。
2. 电路设计要点
典型连接方式
关键设计参数
- 低电容（典型值0.5pF以下）：
确保不影响高速信号完整性（如USB 3.0的5Gbps速率）。 - 工作电压（如5V）：
需高于信号线正常电压，低于被保护芯片的耐压值。 - 钳位电压：
确保ESD事件时电压被限制在芯片安全范围内（如±15kV接触放电）。
布局注意事项
- 靠近接口放置：
TVS应尽量靠近连接器入口，优先于其他滤波元件（如共模电感）。 - 短而粗的走线：
GND引脚通过宽走线或平面直接连接到系统地，减少寄生电感。 - 避免信号线分支：
TVS与信号线串联时，避免引入stub（可选用π型滤波布局）。
3. 典型应用电路示例
USB 3.0接口保护
plaintext
USB Connector ESD5411N-SW Host IC D+ ────┬───────► Channel 1 ────────► D+ │ D- ────┼───────► Channel 2 ────────► D- │ GND ───┴─────────────► GND
- 备注：
- 若为差分对，确保两通道的对称性。
- VBUS线可额外搭配更高功率的TVS（如SMBJ5.0A）。
4. 选型替代参考
- 类似器件：
- NUP4114UPX（ON Semiconductor）
- SP3052（Littelfuse）
- 选型对比：
- 确认电压、电容、通道数是否匹配。
5. 失效模式预防
- 过压风险：若信号线电压超过TVS额定值，需串联电阻限流。
- 热插拔场景：配合PPTC（自恢复保险丝）防止浪涌电流。
通过合理设计，ESD5411N-SW可有效抑制IEC 61000-4-2标准的ESD事件（±8kV接触放电），提升系统可靠性。具体参数请以官方Datasheet为准。

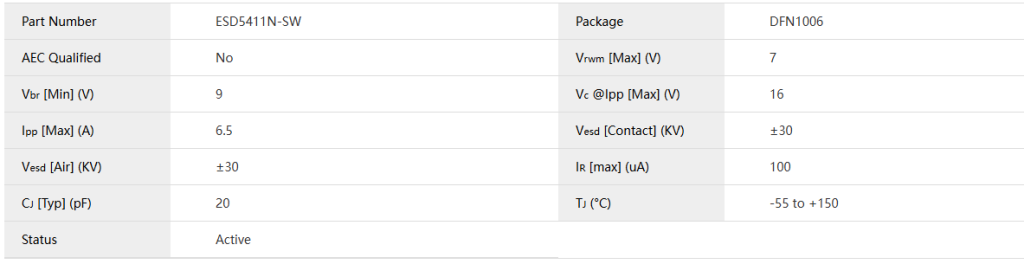

电性参数

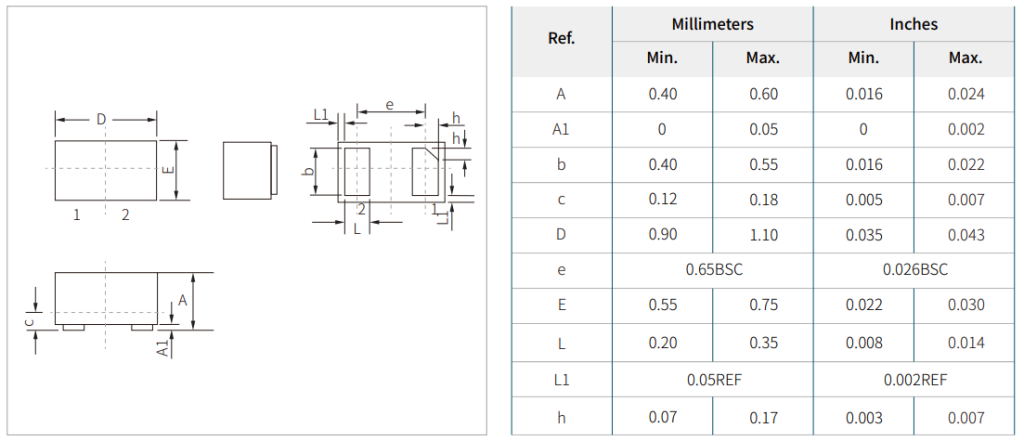

封装尺寸
数据手册
供货情况
ESD5411N-SW系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd5411n-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
关于Semiwell
Semiwell 拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队：邮箱：sales06@semiwell.com； 电话：86-21-5484-1002； 如需了解更多信息，请访问 Semiwell 官方网站：https://semiwell.com
