ESD5451N-SW是一款高速、低容值的静电抑制器（ESD保护二极管），专为保护高速数据接口（如USB、HDMI、DisplayPort等）免受静电放电（ESD）和其他瞬态电压事件的损害而设计。以下是其应用领域及电路设计的关键要点：

1. 典型应用领域

  • 高速数据接口
    • USB 3.0/3.1/Type-C：保护数据线（D+/D-、TX/RX）免受ESD冲击。
    • HDMI/DisplayPort：保护TMDS差分对、DDC/CEC控制线。
    • 移动设备：智能手机/平板电脑的充电端口、音频接口。
  • 通信接口
    • LVDS、MIPI：用于显示屏或摄像头模块的差分信号保护。
    • 以太网（RJ45）：保护PHY芯片的敏感引脚。
  • 工业与汽车电子
    • CAN总线、车载娱乐系统的高速信号线保护。

2. 电路设计要点

关键参数

  • 低电容：典型值0.5pF（ESD5451N-SW），确保对高速信号（>5Gbps）的完整性影响最小。
  • 高ESD防护：IEC 61000-4-2 Level 4（±8kV接触放电，±15kV空气放电）。
  • 工作电压：5V（适合多数低压数字接口）。

典型电路连接

  • 差分信号保护（如USB TX/RX）：plaintext USB_D+ ────┤├───→ 设备RX引脚 ESD5451N-SW（双向保护） USB_D- ────┤├───→ 设备RX引脚
    • 将ESD二极管并联在信号线与地之间，靠近接口连接器放置。
  • 单端信号保护（如按键或控制线）：plaintext 信号线 ────┤├───→ GND ESD5451N-SW

布局注意事项

  1. 靠近接口放置：ESD器件应尽量靠近端口（如USB连接器），确保ESD电流优先通过保护器件泄放。
  2. 缩短走线长度：保护器件与接口间的走线尽量短直，避免寄生电感降低保护效果。
  3. 接地设计：使用低阻抗接地路径，多层板中建议采用完整地平面。
  4. 避免信号交叉：高速差分对走线需保持对称，避免保护器件引入阻抗不连续。

3. 选型对比

  • 与TVS二极管区别：
    ESD5451N-SW专为高速信号优化（低容值），而传统TVS可能适合电源线（如VBUS保护）。
  • 多通道方案：若需保护多路信号（如USB 3.0的4条差分对），可选用多通道ESD阵列（如4/6通道型号）。

4. 失效模式与测试验证

  • 失效模式：ESD事件后可能出现短路或漏电流增加，需通过以下测试验证：
    • IEC 61000-4-2：施加8kV接触放电后检查信号完整性。
    • 信号质量测试：眼图、插入损耗（确保电容不影响高速信号）。

5. 推荐电路示例（USB 3.0保护）

plaintext

USB连接器 ────┬──── ESD5451N-SW ────→ GND
              │
              └──── 设备数据引脚

（注：实际设计中需为每对差分信号配备独立的ESD保护器件。）

通过合理选型和布局，ESD5451N-SW可有效提升接口的可靠性，同时保持信号完整性。设计时需结合具体接口标准和PCB空间约束优化方案。

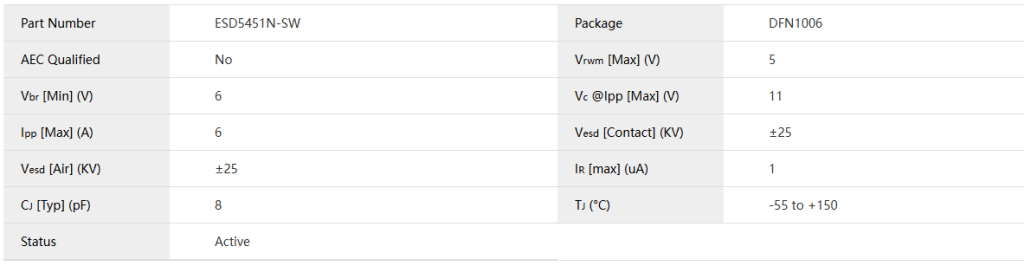

电性参数

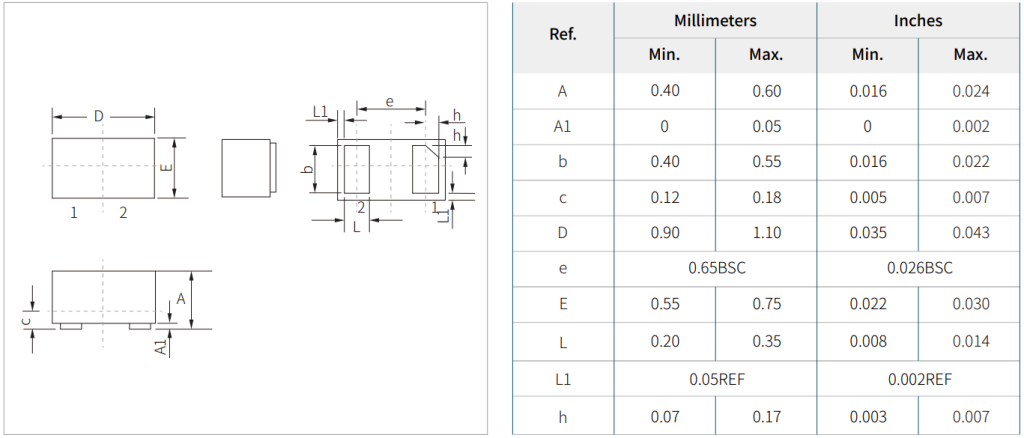

封装尺寸

数据手册

ESD5451N-SW 静电抑制器 数据手册下载

供货情况
AZ5725-01FSW系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd5451n-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
