1. ESD5451Z 概述

ESD5451Z 是一款采用 μDFN-10 封装的 多通道、低电容、高速静电抑制器。它的核心设计目的是为高速数据接口提供强大且透明的ESD保护。

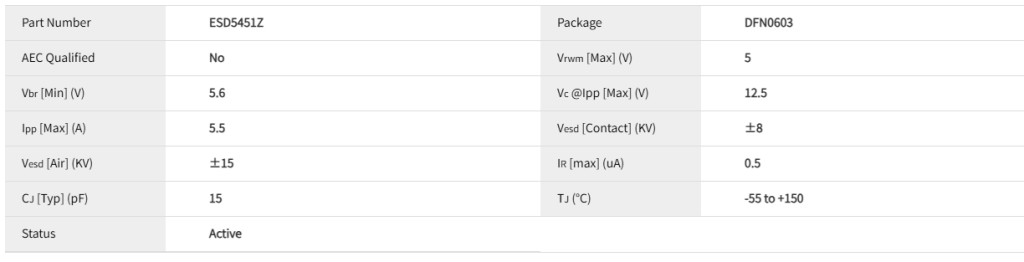

关键特性：

多通道配置： 通常包含 4 条独立的双向保护通道。
极低电容： 典型值通常在 0.5pF 左右（如 0.5pF @ 0V, 1MHz）。这是其适用于高速接口的关键。
低钳位电压： 能够快速响应ESD事件，并将高压脉冲的电压钳位到一个很低的安全水平（例如，<10V @ 8kV 接触放电），远低于被保护芯片的耐受电压。
符合高标准： 通常能满足 IEC 61000-4-2 Level 4 标准（接触放电 ±8kV，空气放电 ±15kV）。

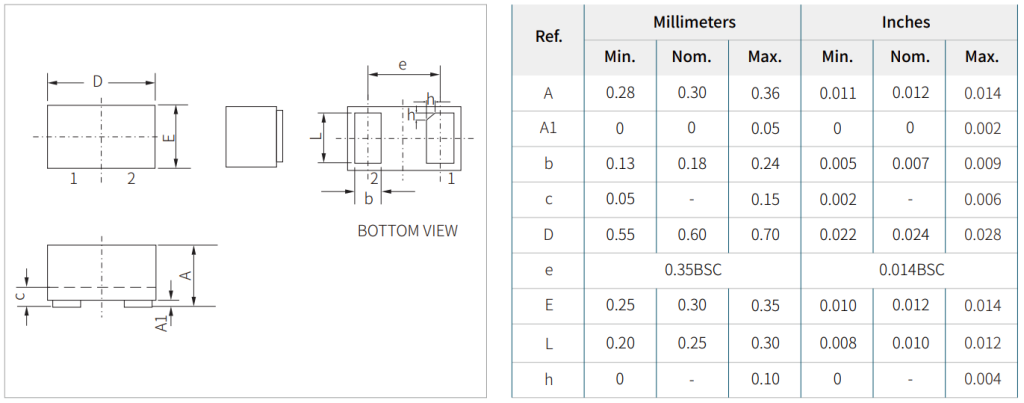

小尺寸封装： μDFN-10 封装非常节省PCB空间，适合高密度板卡设计。

2. 主要应用领域

得益于其低电容和高速度的特性，ESD5451Z 专为保护高速数据线和信号线而设计。其主要应用领域包括：

便携式消费电子
- 智能手机/平板电脑： 保护 USB Type-C、HDMI/MHL 输出、耳机接口、侧键按钮、LCD显示屏接口等。
- 笔记本电脑/超极本： 保护 Thunderbolt (USB4)、USB 3.0/3.1/3.2 Gen 1/2、SD卡读卡器、摄像头接口。
高速通信接口
- USB 2.0/3.0/3.1/3.2： 完美匹配 D+/D- 和 SSTX/SSRX 差分对的高速要求，不会引起信号完整性下降。
- HDMI 1.4/2.0/2.1, DisplayPort： 保护 TMDS 和 DisplayPort 链路信号。
- eSATA, SATA： 保护高速存储接口。
- 10/100/1000 Base-T 以太网： 保护网口侧的差分数据线（虽然有时会使用专用以太网防护阵列，但此类器件也适用）。
计算与存储
- 服务器主板上的各种高速接口。
- 固态硬盘（SSD）的 SATA 或 NVMe 接口。
- 内存卡接口（如 CFast， SD UHS-II）。
汽车电子
- 信息娱乐系统（IVI）的 USB、视频输入输出接口。
- 车载摄像头的 FAKRA 接口。
- 需要满足 ISO 10605 和 AEC-Q101 认证的类似器件常用于此领域（需确认 ESD5451Z 的具体认证情况）。
工业与医疗
- 带有高速数据端口（如USB、以太网）的工业控制设备、医疗监护设备。这些设备对可靠性的要求极高。

3. 电路设计要点与指南

a. 布局原则（至关重要！）

对于ESD防护，布局布线甚至比器件选型更重要。不合理的布局会使最好的ESD抑制器也失去作用。

最短路径原则： ESD抑制器必须尽可能靠近接口连接器（Connector）的入口处放置。理想情况下，信号线从连接器引脚出来后，第一个遇到的元件就应该是ESD抑制器。目的是在ESD脉冲进入板内之前就将其泄放掉。
- 错误做法： 信号线先经过一个滤波电容或电阻，再走到ESD器件，最后到主芯片。
- 正确做法： Connector -> ESD5451Z -> (串联电阻/滤波电容) -> Main IC
低阻抗地回路： ESD抑制器的接地引脚必须通过短而粗的走线连接到一个干净、低阻抗的接地平面上。最好使用多个过孔连接到地平面，以减小接地电感。
- 关键： 必须连接到接口地或外壳地（如果存在），而不是直接连接到敏感的数字地。最终，接口地应通过单点连接至数字地。
信号线布线： 连接到ESD抑制器的信号线也应尽量短直。避免在保护路径上使用不必要的过孔。
电源旁路： 虽然 ESD5451Z 主要用于信号线保护，但如果其有单独的电源引脚（VCC），需要在其VCC和GND之间放置一个0.1μF左右的去耦电容，并尽量靠近器件引脚。

b. 典型应用电路

以下是一个保护一组USB 2.0差分对的典型电路示意图：

text

                          ┌──────────────┐
 USB_Connector_D+ ────────┤I/O1    GND   ├───┐
                          │              │   │
 USB_Connector_D- ────────┤I/O2    GND   ├───┤
                          │              │   │
                          │    ESD5451Z  │   │  低阻抗路径
                          │              │   ├───► 至接口地/屏蔽地
 (其他信号线，如ID) ────────┤I/O3    GND   ├───┤
                          │              │   │
 (其他信号线，如VBUS) ──────┤I/O4    GND   ├───┘
                          └──────────────┘

注意： VBUS（5V电源线）通常需要单独的防护方案，例如使用专门的TVS二极管，因为其电压较高，ESD5451Z可能不适用。

c. 系统级ESD防护设计
