ESD5451Z-SW静电抑制器应用领域电路设计及数据手册

ESD5451Z-SW是一款用于静电防护的TVS二极管阵列（ESD抑制器），专为高速接口设计，适用于保护敏感电子设备免受静电放电（ESD）和瞬态电压的损害。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

高速数据接口
- USB 3.0/3.1、HDMI、DisplayPort、Thunderbolt等接口的ESD防护。
- 典型场景：笔记本电脑、平板电脑、智能手机的外设端口。
通信设备
- 以太网（RJ45）、RS-232/485、CAN总线等通信线路的浪涌保护。
消费电子
- 按键电路、触摸屏接口、音频端口（如3.5mm耳机孔）。
工业与汽车电子
- 车载网络（LIN/CAN）、传感器接口、工控设备的I/O保护。

2. 电路设计要点

典型连接方式

单线保护（如USB数据线）：plaintext DATA_LINE ────┤├───┬─── To IC ESD5451Z │ GND ──────────┤├───┘
- 将ESD5451Z并联在信号线与地之间，钳位瞬态电压至安全水平。
差分线保护（如USB D+/D-）：plaintext D+ ────┤├───┬─── To IC ESD5451Z │ D- ────┤├───┼─── To IC │ │ GND ───┤├───┘
- 确保TVS阵列的寄生电容（如0.5pF）不影响信号完整性（高速信号需低电容TVS）。

关键参数设计

工作电压：选择ESD5451Z的VRWM（反向截止电压）略高于信号正常电压（如USB 5V选5.5V）。
钳位电压：确保VCLAMP低于被保护IC的最大耐受电压（如±15kV接触放电时，VCLAMP < 30V）。
布局优化：
- TVS尽量靠近接口端子，缩短走线长度，避免防护失效。
- 地线设计低阻抗回路，优先使用完整地平面。

3. 选型替代参考

若ESD5451Z不可用，可考虑：
- 低速场景：SMF05C（多通道TVS阵列）。
- 超高速场景：TPD2E007（电容0.2pF，适合10Gbps+接口）。

4. 注意事项

寄生电容：高速信号线（如HDMI）需选超低电容型号（ESD5451Z电容约0.5pF，适合USB 2.0/3.0）。
多通道保护：若需保护4条线（如USB 3.0的SSRX/SSTX），需选用多通道TVS或组合多个器件。
合规性：确保满足IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）标准。

5. 示例电路（USB 2.0防护）

plaintext

USB_DP ────┤├───┬─── To MCU
           ESD5451Z │
USB_DM ────┤├───┼─── To MCU
           │     │
GND ──────┤├───┘

器件参数：
- VRWM = 5.5V，VCLAMP = 9V@8A（典型值）。
- 符合IEC 61000-4-2 Level 4（±15kV空气/±8kV接触放电）。

通过合理选型和布局，ESD5451Z-SW可有效提升接口的可靠性，适用于消费电子到工业系统的广泛场景。

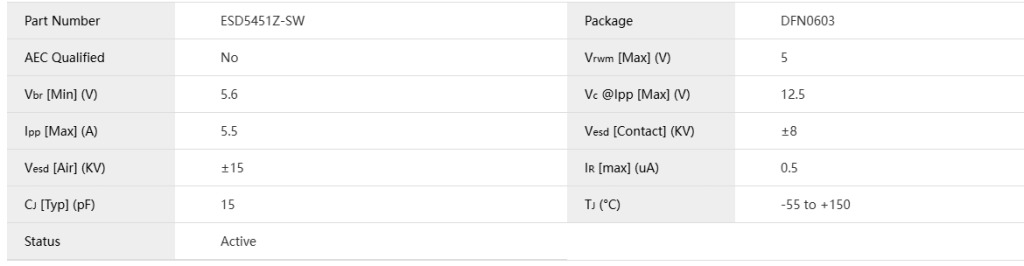

电性参数

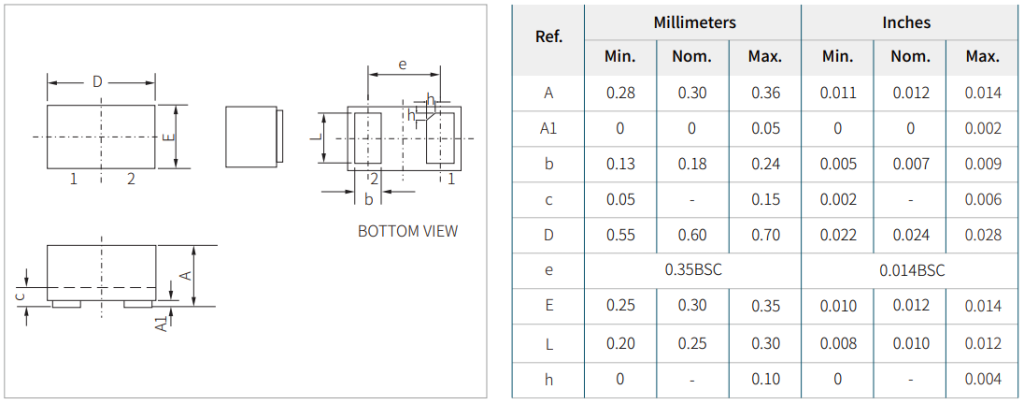

封装尺寸

数据手册

ESD5451Z-SW 静电抑制器数据手册下载

供货情况
ESD5451Z-SW系列产品采用DFN0603封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd5451z-sw/；现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
