ESD5Z5.0CT1G-SW静电抑制器应用领域电路设计及数据手册

ESD5Z5.0CT1G-SW 是一款双向TVS二极管（静电抑制器），专为保护敏感电子设备免受静电放电（ESD）和瞬态电压的损害而设计。以下是其应用领域及电路设计要点：

1. 主要应用领域

通信接口保护
- USB 2.0/3.0、HDMI、RS-232、以太网等接口的ESD防护。
- 典型应用：手机、平板、笔记本电脑的I/O端口。
消费电子
- 按键、触摸屏、音频接口等易受ESD干扰的电路。
工业控制
- PLC、传感器、CAN总线等抗干扰要求高的场景。
汽车电子
- 车载娱乐系统、CAN/LIN总线保护（需符合AEC-Q101标准）。
电源管理
- 保护DC-DC转换器、电源输入端口免受电压瞬变冲击。

2. 关键参数

工作电压：5.0V（适合5V系统）。
击穿电压：6.4V（典型值）。
钳位电压：低至9V（@8A，IEC 61000-4-2 Level 4）。
峰值脉冲电流：8A（8/20μs波形）。
封装：SOD-323（节省空间，适合高密度PCB）。

3. 典型电路设计

基本连接方式

plaintext

         ┌──────────────┐
信号线───┤ ANODE   CATHODE ├───GND
         └──────────────┘

双向保护：TVS并联在信号线与地之间，正负ESD脉冲均被钳位。
多通道保护：若需保护多根信号线（如USB D+/D-），每线需独立TVS。

高速信号线设计（如USB）

布局要点：
- TVS尽量靠近接口端（连接器处），减少保护盲区。
- 缩短接地路径，优先使用低阻抗地平面。
信号完整性：
- 选择低电容型号（ESD5Z5.0CT1G-SW电容典型值5pF），避免高速信号衰减。

电源线保护

plaintext

         ┌──────────────┐
VCC──────┤ ANODE   CATHODE ├───GND
         └──────────────┘

用于电源输入端口，配合LC滤波电路效果更佳。

4. 设计注意事项

接地策略：确保TVS的地与受保护电路共地，避免地弹噪声。
PCB布局：
- 避免长走线引入寄生电感，影响TVS响应速度。
- 优先使用0402/0603封装电阻/电容配合TVS。
标准合规：
- 通过IEC 61000-4-2（ESD ±15kV空气/±8kV接触）测试。

5. 替代方案对比

ESD5Z5.0CT1G-SW优势：
- 小封装（SOD-323）、低钳位电压、双向保护。
其他选项：
- 更高电压：ESD9Z12CT1G（12V系统）。
- 更低电容：PESD5V0S1BA（0.5pF，适合USB3.0）。

通过合理选型和布局，ESD5Z5.0CT1G-SW可有效提升电路的ESD鲁棒性，适用于5V系统的各类接口保护。设计时需结合具体应用场景优化PCB布局及接地设计。

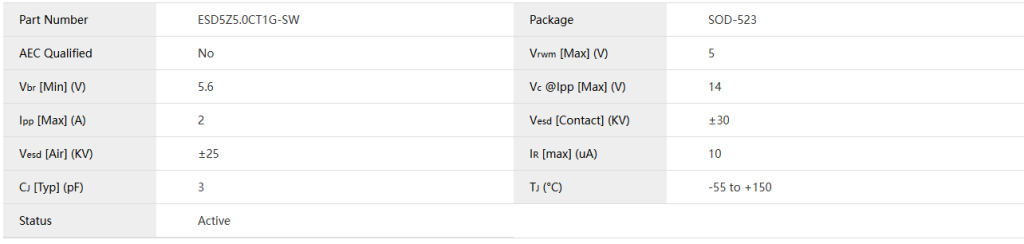

电性参数

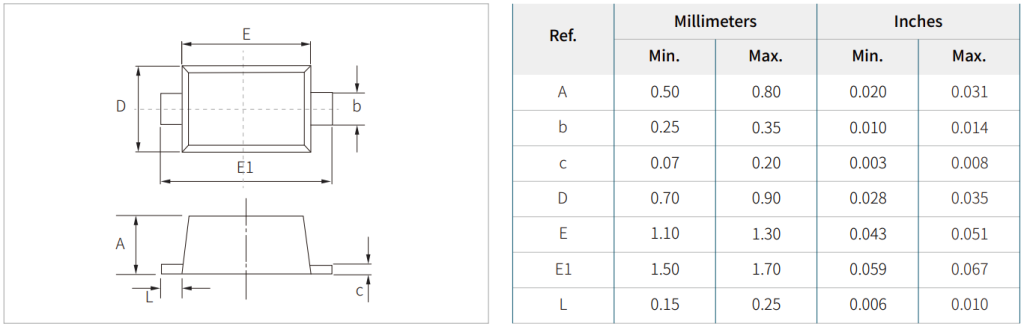

封装尺寸

数据手册

ESD5Z5.0CT1G-SW 静电抑制器数据手册下载

供货情况
ESD5Z5.0CT1G-SW系列产品采用SOD-523封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd5z5-0ct1g-sw/；现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。

关于Semiwell
Semiwell 拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队：邮箱：sales06@semiwell.com；电话：86-21-5484-1002；如需了解更多信息，请访问 Semiwell 官方网站：https://semiwell.com
