1. 器件概览 (ESD8D12CT5G)

型号: ESD8D12CT5G
类型: 双向瞬态电压抑制（TVS）二极管阵列，专为ESD和瞬态过压保护设计。

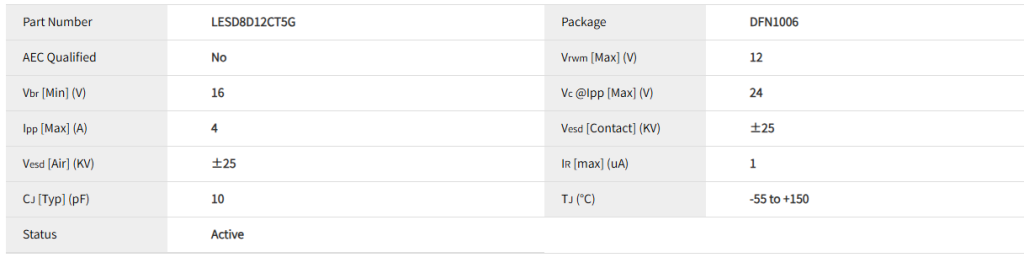

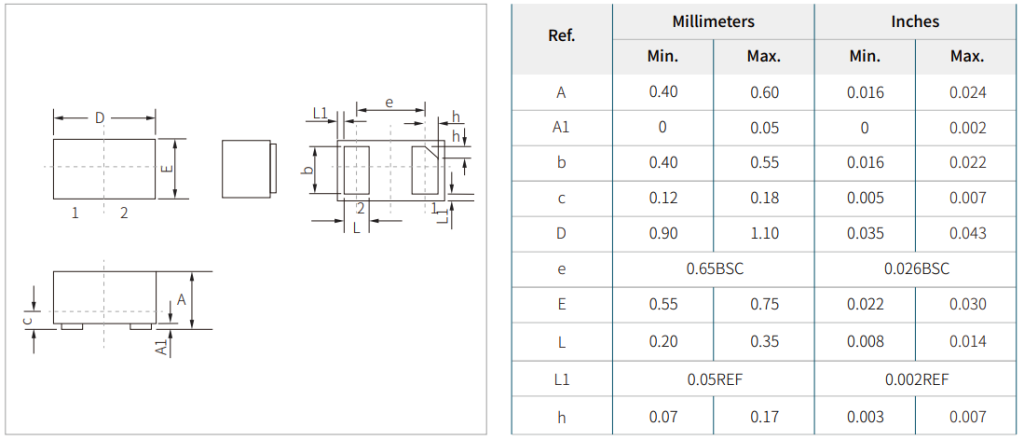

关键特性:
- 工作电压: 12V
- 击穿电压: 13.3V (最小值，通常在15V左右)
- 钳位电压: 非常低（通常在25A脉冲电流下低于25V），这是其保护能力的关键。
- 低漏电流: 在额定电压下漏电流极小（nA级别）。
- I/O通道: 通常包含4条数据线保护通道和1条接地通道。
核心功能: 当接口线路上出现瞬间的高压静电脉冲时，它能以纳秒级的速度响应，将电压钳位在一个安全水平（如20V），并将巨大的脉冲电流泄放到地，从而保护后方精密且脆弱的IC芯片。

2. 主要应用领域

ESD8D12CT5G凭借其12V工作电压和多通道特性，非常适合保护各类中低压、高速数据接口。其主要应用领域包括：

USB 2.0 / 1.1 接口:
- 应用场景: 电脑、手机、平板、各种外设（键盘、鼠标、U盘）、充电端口。
- 保护对象: D+ 和 D- 数据线。USB 2.0数据信号电压通常在0-3.3V，12V的ESD器件提供了充足的余量。
HDMI / DisplayPort 接口:
- 应用场景: 电视、显示器、显卡、游戏机、视频会议设备。
- 保护对象: TMDS数据通道（HDMI的每个差分对都需要保护）。这些接口对信号完整性要求极高，低电容的ESD保护器是必须的。
音频接口:
- 应用场景: 手机耳机孔、智能音箱、车载信息娱乐系统、音频编解码器。
- 保护对象: 耳机输出、麦克风输入线路。这些接口经常被热插拔，容易产生ESD。
串行通信接口:
- 应用场景: 工业控制、传感器、嵌入式系统、物联网设备。
- 保护对象: RS-232, RS-485, CAN总线, LIN总线 等。12V的工作电压非常适合这些常见的工业通信标准。
按键和GPIO接口:
- 应用场景: 任何带有外部按钮、开关或通用输入输出引脚的产品。
- 保护对象: 防止人体接触产生的ESD通过按键或外露的连接器进入主控芯片。
其他高速数据线:
- 应用场景: 移动设备的摄像头接口、内存卡接口等。
- 保护对象: MIPI D-PHY, SDIO等数据线。

3. 电路设计要点与指南

正确的电路布局和设计对ESD保护器件的性能至关重要。

a) 典型应用电路

下图是一个典型的用于USB接口的保护电路示意图：

text

                  ┌───────────────┐
 USB_DP ────┤ I/O1       GND ├───┐
            │                │   │
 USB_DM ────┤ I/O2       I/O4 ├───┤（可选，用于VBUS或ID线）
            │                │   │
           ┌┤ I/O3       I/O5 ├───┤（可选）
           ││                │   │
           │└───────────────┘   │
           │                    │
           └────────────────────┘
                                 │
                                GND

核心连接: 将需要保护的信号线（如USB_D+, USB_D-）直接连接到ESD器件的I/O引脚（如I/O1, I/O2）。
接地: 器件的GND引脚必须用短而粗的走线连接到系统的参考地平面。这是泄放能量的关键路径，不良的接地会极大削弱保护效果。
未使用的通道: 可以悬空，但为了稳定性，最好将其通过一个电阻（如100kΩ）上拉或下拉，或者直接接地。

b) PCB布局黄金法则

就近放置: ESD保护器件（ESD8D12CT5G）必须尽可能靠近需要保护的连接器端口放置。目标是让ESD脉冲在到达被保护芯片之前，先被TVS二极管吸收。
缩短走线: 从连接器引脚到TVS的I/O引脚，再到主芯片引脚的走线应尽可能短。长的走线会充当天线，引入电感，从而产生高的电压振铃，削弱保护效果。
低电感接地: TVS的GND引脚到主板地平面的过孔至少需要2个，且越近越好。这能提供低阻抗的回流路径，确保能量快速泄放。
信号线对称: 对于差分对（如USB D+/D-），走线应保持对称，长度一致，以避免信号完整性问题和保护不均。
避免保护器件后方走线过长: 不要在被保护的IC和TVS器件之间放置任何其他元件（除了可能的串联电阻），也不要在这里进行扇出或过孔，这会使保护区域失效。

c) 与其他器件的配合

串联电阻: 有时为了进一步增强保护或抑制振铃，会在信号线上串联一个小的电阻（如22Ω-100Ω），位置在TVS二极管和主IC之间。
共模电感（CMC）: 在高速接口（如USB、HDMI）中，TVS二极管常和共模电感配合使用。典型的布局是：连接器 -> TVS -> 共模电感 -> 主IC。TVS负责钳位高压，CMC则抑制共模噪声。

d) 设计检查清单
