1. 器件概述

ESD8D12CT5G-SW 是一款 12V TVS二极管阵列（ESD保护器件），主要用于 静电放电（ESD）防护，适用于高速数据线、电源线及接口保护。其主要特点包括：

  • 工作电压：12V
  • 低钳位电压：有效抑制瞬态高压
  • 低结电容（典型值低至几pF），适合高速信号（如USB、HDMI、以太网）
  • 多通道集成（如4/8通道），节省PCB空间
  • 符合IEC 61000-4-2（ESD）标准（±15kV空气放电，±8kV接触放电）

2. 主要应用领域

（1）消费类电子

  • 智能手机/平板电脑（USB Type-C、耳机接口、SIM卡接口）
  • 数码相机/摄像机（HDMI、SD卡接口）
  • 智能穿戴设备（充电触点、传感器接口）

（2）计算机及外设

  • USB 2.0/3.0/Type-C（D+/D- 数据线保护）
  • HDMI/DisplayPort（高速差分信号保护）
  • 键盘/鼠标/触摸板接口

（3）通信设备

  • 以太网（RJ45）（10/100/1000Mbps信号保护）
  • RS-232/RS-485（工业通信接口防护）
  • Wi-Fi/蓝牙模块（天线接口、数据线保护）

（4）工业与汽车电子

  • CAN总线/LIN总线（汽车电子防浪涌）
  • PLC/工业传感器（防止静电和EFT干扰）
  • 车载信息娱乐系统（USB、音频接口保护）

3. 典型电路设计

（1）单线ESD保护（如USB D+或D-）

信号线 ────┤ ESD8D12CT5G-SW ├─── 至IC引脚
            │
           GND
  • 布局要点：TVS尽量靠近接口，缩短走线长度，减少寄生电感。

（2）差分信号保护（如USB、HDMI）

D+ ────┤ ESD8D12CT5G-SW (CH1) ├─── IC_D+
D- ────┤ ESD8D12CT5G-SW (CH2) ├─── IC_D-
            │
           GND
  • 关键点：保持差分对对称布局，避免引入额外电容影响信号完整性。

（3）电源线保护（如VCC 5V/12V）

VCC (12V) ────┤ ESD8D12CT5G-SW ├─── 至负载
                │
               GND
  • 注意：确保TVS的 Vrwm（反向工作电压）≥ 电源电压，避免误触发。

（4）多通道保护（如以太网、多路USB）

信号1 ────┤ CH1 ├─── IC1
信号2 ────┤ CH2 ├─── IC2
...
信号N ────┤ CHN ├─── ICN
            │
           GND
  • 优势：集成多路保护，减少PCB面积，提高系统可靠性。

4. PCB设计注意事项

  1. TVS尽量靠近接口（如USB插座、HDMI连接器），减少ESD路径阻抗。
  2. 使用短而宽的接地走线，确保低阻抗回流路径。
  3. 避免保护器件与IC之间有过孔，防止引入额外电感。
  4. 高速信号线（如USB 3.0、HDMI 2.0） 需选择 低结电容（<1pF） 的TVS，以免影响信号质量。
  5. 电源线保护 需配合 大容量滤波电容，增强抗干扰能力。

5. 替代方案（如ESD8D12CT5G-SW不可用）

型号电压通道数结电容特点
ESD5Z5.0T1G5V单通道3pF超低电容，适合USB3.0
TPD4E02B045.5V4通道0.5pF高速接口保护
SRV05-45V4通道5pF通用型ESD保护

6. 总结

ESD8D12CT5G-SW 适用于 12V系统 的静电防护，特别适合 USB、HDMI、以太网、工业通信 等场景。设计时需注意：
✅ 靠近接口布局
✅ 低阻抗接地
✅ 高速信号选择低结电容TVS
✅ 电源线配合滤波电容使用

如需更高速（如USB4/雷电接口）或更高电压（如24V工业总线）保护，可选择 更低电容或更高耐压的TVS阵列。

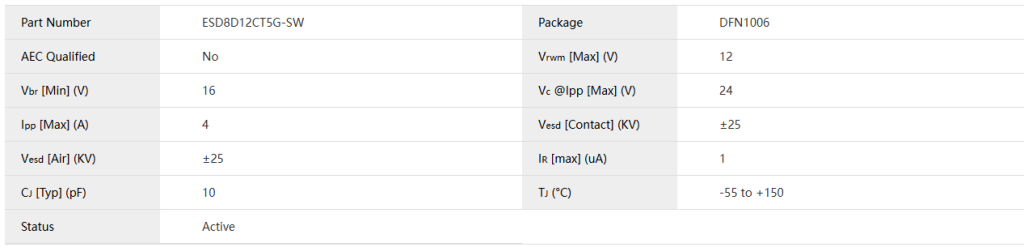

电性参数

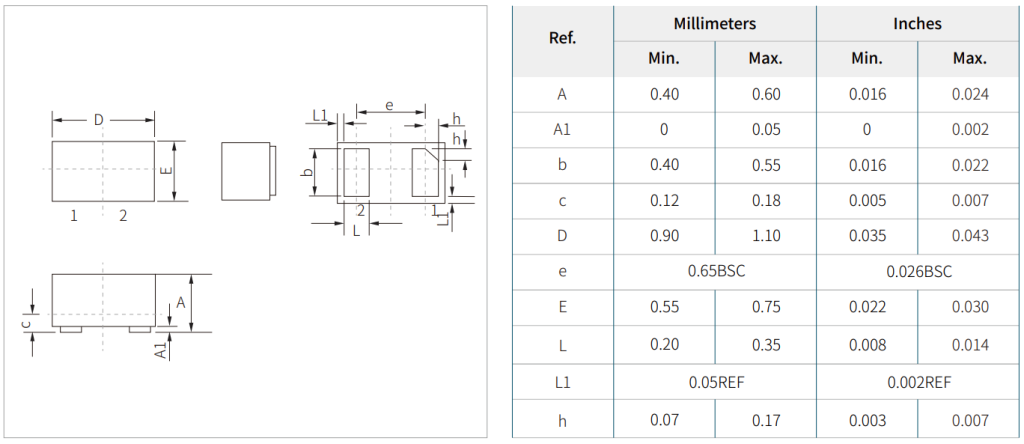

封装尺寸

数据手册

ESD8D12CT5G-SW 静电抑制器 数据手册下载

供货情况
ESD8D12CT5G-SW系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/esd8d12ct5g-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
