快充系统的电路防护是一个多层次、多维度的体系，主要包含以下几类：
2.1 主动监测与控制保护（芯片级）
现代快充控制器芯片内部集成了丰富的保护功能。以SC2156A快充控制器为例，其支持：
保护类型 说明
过压保护（OVP） 监测VBUS电压，超过阈值立即关断输出
欠压保护（UVP） 防止输入电压过低导致系统异常
过流保护（OCP） 监测充电电流，超过限制时切断回路
短路保护（SCP） 输出短路时快速响应关断
过温保护（OTP） 监测芯片和电池温度，超温时降功率或停止充电
此外，TI的BQ25971等器件还支持外部OVP FET控制，可在输入过压时通过外部MOSFET物理切断通路。
2.2 被动保护元件（器件级）
保护元件 作用 典型应用场景
压敏电阻（MOV） 吸收浪涌能量，钳位过压 电源输入端的雷击/浪涌防护
TVS二极管 快速响应、低钳位电压 敏感信号线、低压侧的ESD防护
保险丝/可恢复保险丝（PPTC） 过流时切断电路 电池组过流保护、输入过流保护
温度保险丝（TCO） 温度异常时永久断开 电池组二次过温保护
气体放电管（GDT） 承受高能浪涌 与MOV配合实现共模浪涌防护
2.3 典型防护架构
完整的快充防护通常采用三级协同设计：
text
AC输入端 → 保险丝（过流）→ MOV/GDT（浪涌钳位）→ 快充控制器（OVP/OCP/OTP）→ 电池保护IC（二次保护）
在电动汽车直流充电桩中，还要求在电源输入端安装浪涌保护装置（SPD） ，以承受IEC 61643-11标准规定的每相12.5kA雷电电流冲击。

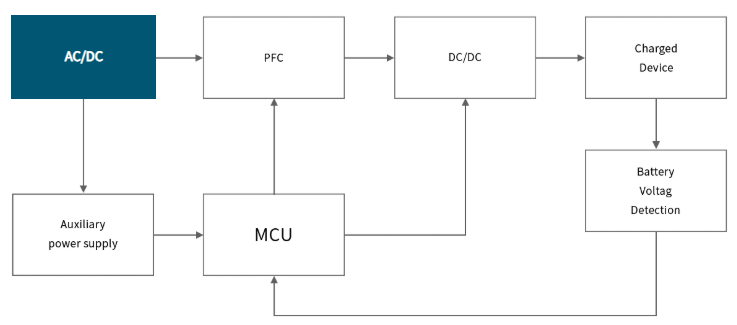

电路保护应用框图
14D561K 在快充中的具体防护作用
（1）电源输入端的浪涌吸收
14D561K通常并联在快充设备的交流电源输入端（L-N之间） ，用于吸收来自电网的雷击浪涌和开关瞬变。其工作原理是：
正常工作时：阻值极高（MΩ级），几乎不消耗电流，不影响电路正常工作
浪涌到来时：阻值迅速降低，将浪涌电流导通分流，并将电压钳位在925V以内
浪涌过后：自动恢复高阻状态
在AC 220V供电的快充设备中，14D561K的350V AC工作电压正好覆盖电网电压（220V×1.414≈311V峰值），留有合理裕量。
（2）与GDT配合实现共模/差模防护
在充电桩等高要求场景中，14D561K常与气体放电管（GDT） 搭配使用：
差模防护（L-N之间）：单独使用14D561K钳位浪涌电压
共模防护（L/N-PE之间）：14D561K与GDT串联后接地，既利用了MOV的快速响应，又借助GDT阻断MOV的漏电流，满足安规要求
这种组合方案可通过1.2/50-8/20μs组合波6.0kV浪涌测试。
Fast Charging中14D561K等产品的防护。产品数据手册如下：
了解更多Fast Charging电路保护方案，请访问：https://semiwell.com/applications/fast-charging/
