LESD5D5.0CT1G静电抑制器运用领域电路设计及数据手册

1. 概述

LESD5D5.0CT1G 是一款瞬态电压抑制二极管（TVS二极管），主要用于保护电路免受静电放电（ESD）和瞬态电压的损害。其典型应用包括通信设备、消费电子、工业控制等领域。

2. 主要参数

• 工作电压：5.0V
• 峰值脉冲功率：根据具体型号
• 封装：SOD-523
• 击穿电压：6.4V（最小值）
• 最大钳位电压：9.2V（在8A时）

3. 应用领域

• 通信设备：如手机、路由器、基站等，保护敏感元件免受ESD和浪涌电压的损害。
• 消费电子：如电视、电脑、游戏机等，确保设备在静电环境下稳定运行。
• 工业控制：如PLC、传感器、电机驱动器等，防止瞬态电压干扰。
• 汽车电子：如车载娱乐系统、导航系统等，保护电路免受电压波动影响。

4. 电路设计

在设计电路时，需注意以下几点：

4.1 布局

• 靠近被保护器件：TVS二极管应尽可能靠近需要保护的元件，以有效抑制瞬态电压。
• 短路径：连接线应尽量短，减少寄生电感，确保快速响应。

4.2 接地

• 良好接地：TVS二极管的接地端应连接到低阻抗的接地平面，确保瞬态电流有效泄放。

4.3 并联使用

• 多路保护：在有多条信号线的电路中，每条线都应并联一个TVS二极管，确保每条线都得到保护。

4.4 参数选择

• 工作电压：选择TVS二极管时，其工作电压应略高于电路正常工作电压。
• 钳位电压：确保钳位电压低于被保护元件的最大耐受电压。

5. 典型应用电路

以下是一个典型的TVS二极管应用电路示例：

复制

+5V ---|>|--- GND
       TVS

• +5V：电路的正极
• TVS：LESD5D5.0CT1G
• GND：电路的接地端

6. 总结

LESD5D5.0CT1G 是一款高效的TVS二极管，适用于多种电子设备的ESD和瞬态电压保护。合理设计电路布局和参数选择，能有效提升电路的可靠性和稳定性。

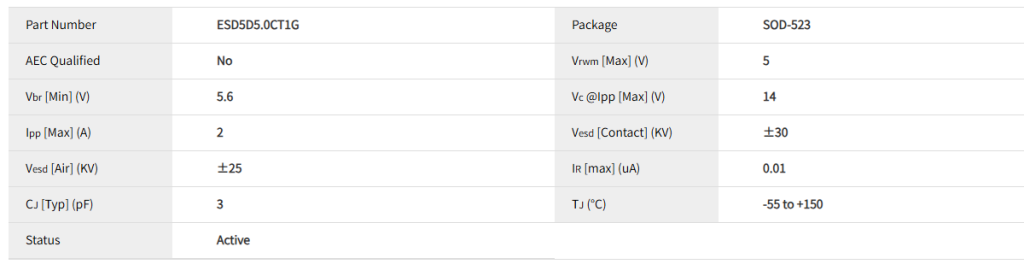

电性参数

封装尺寸

数据手册

供货情况
LESD5D5.0CT1G系列产品采用SOD-523封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-esd/lesd5d5-0ct1g/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
