一、小功率桥式整流电源
最常见的用法是四颗M7搭成整流桥，后面接电容滤波，给单片机供电或者给小功率DC-DC模块提供直流输入。比如输入220V工频变压器出来的12V交流，桥式整流后得到大概16V左右的脉动直流（扣除二极管的压降）。设计时注意：M7的1A电流是指环境温度25℃下长期工作的平均值，实际产品里如果环境温度能到70-80℃，最好只用到0.7A以下。另外220V交流峰值电压约311V，离1000V的耐压还远得很，安全余量足够。但如果用在380V工业场合的整流前级，需要重新算一下，峰值537V，1000V余量依然够，但此时还要考虑瞬态过压，有时候会在每个M7上并一个RC吸收。
二、继电器或电磁阀的续流吸收
这个应用很多人容易忽略二极管的选型。驱动继电器线圈时，三极管或者MOS管关断瞬间会产生反向感应电动势，电压可能几十到几百伏。M7反向并联在线圈两端就行，正常工作时不导通，关断时给电流一个通路。不过要注意：M7是普通整流管，反向恢复时间大概2微秒，对于继电器、电磁阀这类动作频率很低的负载完全够用。但如果你在PWM调速的直流电机上用它续流，频率几千赫兹，M7的反向恢复会导致额外损耗和发热，这时候要换快恢复二极管比如FR107。另外走线时续流二极管必须紧挨着线圈的两根引脚，离远了会增加吸收路径的电感，起不到保护作用。
三、电源输入反接保护
有些设备怕用户把电源正负极接反，可以在电源入口串一个M7。电源正极接M7的阳极，阴极接到后端电路。极性正确时管子导通，反了就不导通，后级不工作。代价是M7上会有1V左右的正向压降，如果是5V/0.5A的系统，功耗0.5W，SMA封装勉强能扛，但记得给铜皮加宽。如果是3.3V系统且电流超过300mA，建议改用PMOS管做理想二极管，M7的压降会让后端电压掉太多。
四、钳位保护
比如把M7和一个电阻串联在芯片的IO口与地之间，可以防止输入信号负电压损坏芯片。或者配合TVS管做浪涌保护时，M7作为隔离二极管使用，防止高压能量倒灌到前级。这种用法在RS485或者CAN通信接口上比较常见。

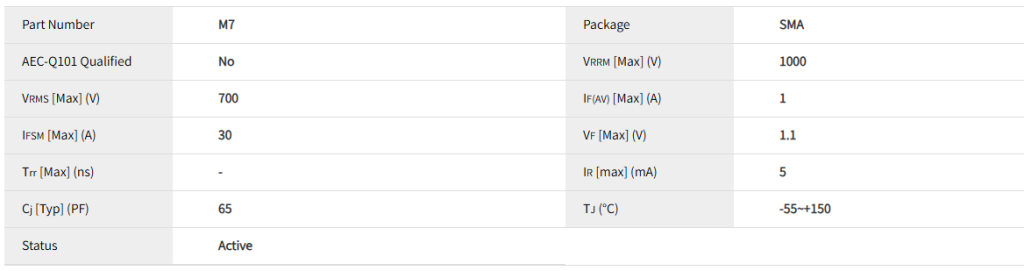

电性参数

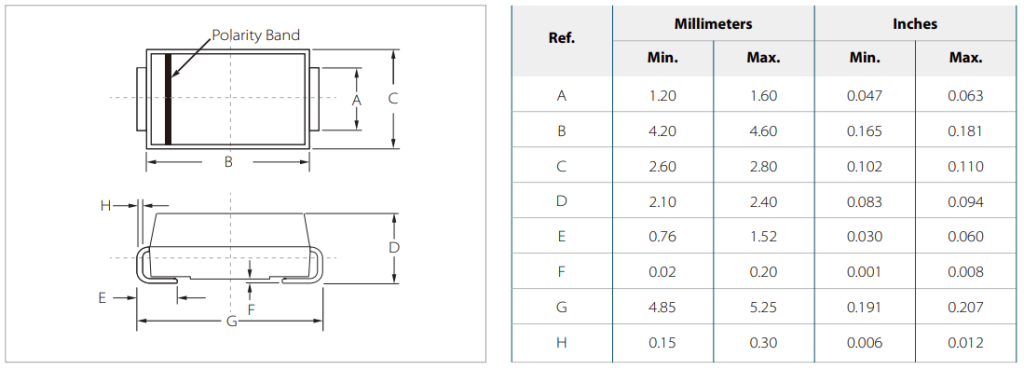

封装尺寸
数据手册
供货情况
M7系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/rectifier-diode/m7/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
