1. 核心应用领域

凭借其 0.5A的平均整流电流高达600V的耐压 和紧凑的SOP-4贴片封装,MB6S是构建小型化、低成本AC-DC电源的理想选择。其主要应用包括:

  • 小型化电源设备:广泛用于手机、蓝牙耳机、智能穿戴等便携设备的充电器和电源适配器中,将220V交流市电转换为后续电路所需的直流电
  • LED照明:在LED灯具的驱动电源中,作为前级整流电路,将交流输入转换为直流,为LED提供稳定能源
  • 家电控制板:用于风扇、电磁炉、微波炉等白色家电内部的微控制器供电电源,实现交流转直流的初次转换
  • 通信与工业设备:在网络交换机、无线基站、工业自动化控制器等设备中,为内部的低压直流电路提供电源整流

2. 关键参数与工作原理

在使用MB6S进行设计前,必须牢记其核心参数,这些参数直接决定了电路的性能边界。

  • 极限参数
    • 最大重复峰值反向电压 (VRRM): 600V
    • 最大平均正向整流电流 (IF(AV)): 0.5A (部分厂家标称1.0A,以具体数据手册为准)
    • 正向峰值浪涌电流 (IFSM): 35A (通常为8.3ms正弦半波)
    • 工作结温范围 (TJ): -55°C 至 +150°C
  • 电气特性 (Ta=25°C)
    • 最大正向压降 (VF): 在0.4A~0.5A的额定电流下,典型值为1.0V
    • 最大反向漏电流 (IR): 在额定反向电压下,典型值为5.0μA

MB6S内部集成了四个二极管,形成“桥”式连接。其工作原理是实现“全波整流”,即无论输入交流电处于正半周还是负半周,通过二极管的巧妙导通和截止,都能在直流输出端得到方向一致的脉动直流电,从而高效地利用了交流电的两个半周

3. 典型电路设计

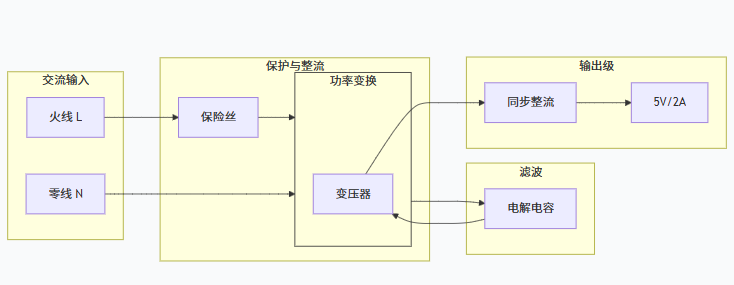

一个完整的MB6S应用电路主要包括整流、滤波和保护环节。以下以典型的 5V/2A手机充电器前端电路 为例进行说明。

核心电路设计要点:

  1. 整流与滤波
    • 首先,需要将交流市电(如AC 220V)连接到MB6S的两个“~”交流输入端。这两个引脚 不分正负极,可以任意连接
    • 直流输出端,通常由外壳上标记的“+”和“-”引脚给出
    • 在“+”和“-”引脚之间,必须并联一个高压电解电容,用于平滑整流后脉动的直流电压。电容的容量可按 2-3μF/W 的工程经验估算。例如,对于一个10W的电源,可选择20-30μF/400V的电容。其耐压必须高于输入的峰值电压(如220V交流电的峰值约311V,需留有余量)。
  2. 保护电路设计
    • 在交流输入端串联保险丝(Fuse)至关重要。当MB6S或后级电路发生短路故障时,保险丝会熔断,切断输入电源,保护电路板免受更大的电流损坏。
    • 保险丝的额定电流通常选择为 输入有效值电流的2-3倍。根据5V/2A(即10W)的负载计算,在220V下输入电流约0.045A,因此可选用0.1A或0.2A的慢断型保险丝。

4. 选型与布局要点

  • 耐压选择:超越MB6S:虽然MB6S的耐压为600V,但如果您设计的电源会使用全球宽电压(如AC 85V-265V),直接选用更高耐压型号(如耐压1000V的MB10S)可为尖峰电压预留充足余量,是更稳妥的选择。
  • PCB布局:MB6S是SOP-4表面贴装封装。为了提升散热,建议在“+”和“-”引脚下方的大片铜箔区域添加 散热过孔,连接到PCB背面的铜箔。这样做可以显著降低器件的工作温度,尤其在满载工作时。
  • 散热考量:MB6S的耗散功率约为1W。在密闭、高温环境下长期工作,其温升可能较高。若设备环境恶劣,除加强PCB散热外,也可考虑选用四个独立肖特基二极管组成整流电路,或选择功率更大的整流桥

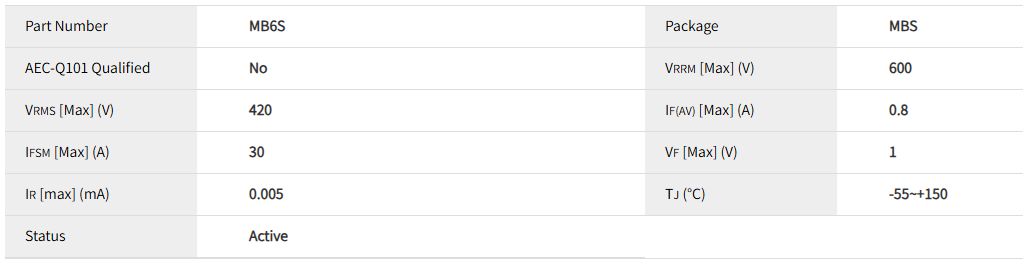

电性参数

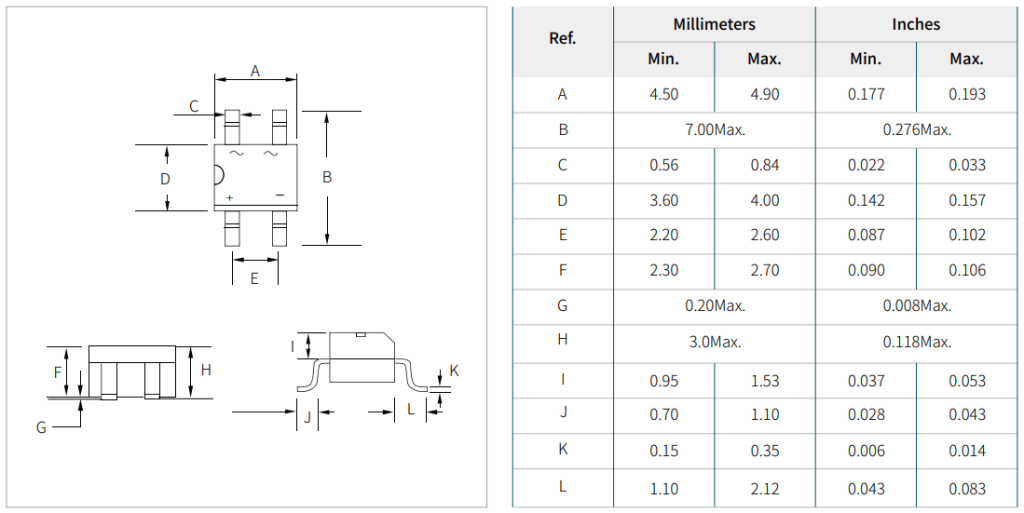

封装尺寸

数据手册

MB6S应用领域电路设计及数据手册系列产品采用 MBS 封装,每盒3,000个,如需了解产品详情,请访问https://semiwell.com/bridge-rectifier/mb6s/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
