P0060SC 是一种 半导体放电管（TSS，Thyristor Surge Suppressor），主要用于 过压保护 和 浪涌抑制，常见于通信、电源、工业控制等领域的防雷/防静电（ESD）设计。以下是其典型应用电路设计指南：

1. P0060SC 关键特性

  • 类型：双向半导体放电管（类似晶闸管触发结构）。
  • 击穿电压（V₆₀）：如 60V（具体以 datasheet 为准）。
  • 峰值脉冲电流（Iₚₚ）：通常数安培至数十安培（如 50A）。
  • 应用场景：抑制浪涌、雷击、ESD 等瞬态高压。

2. 典型应用领域

（1）通信接口保护（RS-485/RS-232/CAN）

  • 作用：保护通信芯片免受雷击或静电损坏。
  • 电路设计：plaintext RS-485线路 ───┬───[P0060SC]───┐ │ │ [TVS] GND GND
    • 搭配元件：
      • TVS 二极管（如 SMAJ58A）：快速响应低能量脉冲。
      • P0060SC：处理高能量浪涌（如雷击）。
      • 自恢复保险丝（PPTC）：过流保护。

（2）电源端口保护（AC/DC输入）

  • 作用：抑制电源线上的感应雷或开关浪涌。
  • 电路设计：plaintext AC 220V ──┬───[MOV]───┬───[P0060SC]───┬─── 电源模块 │ │ │ GND GND GND
    • 搭配元件：
      • 压敏电阻（MOV）：吸收高压脉冲。
      • P0060SC：二次泄放残留浪涌。
      • 气体放电管（GDT）：初级大电流泄放。

（3）工业传感器信号线保护

  • 作用：防止传感器线路因电磁干扰（EMI）或感应雷损坏。
  • 电路设计：plaintext复制下载传感器信号 ────[P0060SC]───┬─── MCU ADC │ GND
    • 注意：信号速率需低于 TSS 的响应时间（通常 μs 级）。

3. 设计注意事项

  • 布局要点：
    • P0060SC 尽量靠近被保护端口，走线短而粗。
    • 确保低阻抗接地（推荐独立铺铜接地平面）。
  • 级联保护：
    • 高压场景采用 GDT（气体放电管） + MOV + TSS 多级防护。
  • 参数匹配：
    • P0060SC 的 断态电压（VDRM） 需高于电路正常工作电压。
    • 维持电流（Iₕ） 需确保浪涌后能自动复位。

4. 失效模式与可靠性

  • 失效表现：短路（多数情况）或开路。
  • 安全冗余：
    • 串联保险丝防止短路起火。
    • 并联 TVS 二极管分担能量。

5. 示例电路（以太网口防雷设计）

plaintext

RJ45 ──┬───[GDT]───┬───[P0060SC]───┬─── PHY芯片
       │          │            │
      [TVS]      GND          GND
       │
      GND
  • GDT：泄放雷击大电流（如 5kA）。
  • P0060SC：处理残余中压浪涌。
  • TVS：吸收纳秒级 ESD。

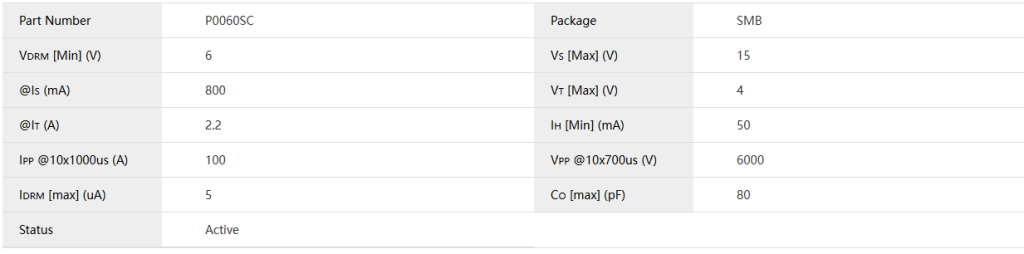

电性参数

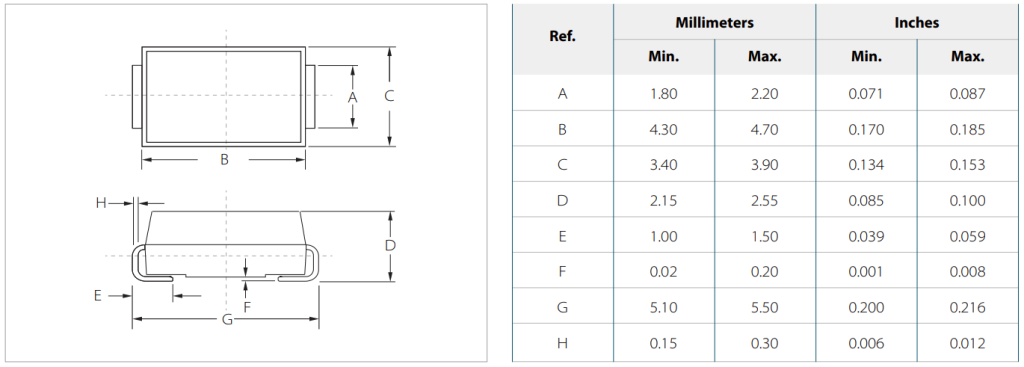

封装尺寸

数据手册

P0600SC 半导体放电管 数据手册下载

供货情况
P0060SC系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0060sc/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
