P0080FA-S 是一款 半导体放电管（TSS，Thyristor Surge Suppressor），主要用于过压保护，其工作原理类似于双向晶闸管（SCR），在触发后呈现低阻抗以泄放浪涌电流。以下是其应用领域及电路设计指南：
1. 关键特性（需以数据手册为准）
- 电压参数：
- 断态电压（VDRM）：如80V（"P0080"可能表示80V）。
- 击穿电压（VBO）：略高于VDRM，触发后迅速导通。
- 电流能力：
- 峰值脉冲电流（IPP）：如100A（8/20μs波形）。
- 响应时间：纳秒级，快于TVS二极管。
- 封装：常见SMD（如SMA/DO-214AC）。
2. 典型应用领域
(1) 通信设备浪涌保护
- 场景：电话线（POTS）、RS-485、以太网（PoE）接口的雷击/浪涌防护。
- 设计示例：
(2) AC/DC电源输入保护
(3) 工业控制I/O防护
- 场景：PLC、传感器接口的EFT/ESD保护。
- 设计示例：
- 在I/O线对地之间加P0080FA-S，搭配RC滤波电路抑制高频干扰。
(4) 消费电子接口保护
- 场景：USB、HDMI等端口的静电防护（需注意结电容影响信号完整性）。
3. 电路设计要点
(1) 基本连接方式
- 单线保护：TSS并联在线路与地之间，泄放浪涌电流至大地。plaintext Signal Line ────┬───── P0080FA-S ──── GND │ Load
- 差分线保护：在两线间并联TSS（如RS-485的A-B线）。
(2) 多级保护电路设计
- 初级保护：GDT（泄放大电流，但残压高）。
- 次级保护：TSS（进一步钳位残压至安全水平）。
- 示例拓扑：plaintext Input ── GDT ──┬── P0080FA-S ── GND │ Load
(3) 关键参数计算
- 工作电压选择：
- TSS的VDRM > 电路最大稳态电压（如12V系统选VDRM≥24V）。
- 电流配合：
- 前级保险丝额定电流应小于TSS的最大持续电流（如500mA）。
(4) PCB布局建议
- 短路径原则：TSS到被保护器件和接地的走线尽量短直。
- 地分离设计：浪涌接地与信号地单点连接，避免噪声耦合。
4. 与其他保护器件的对比
| 器件类型 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|
| TSS | 泄流能力强，残压低 | 响应稍慢于TVS | 中高压浪涌（如通信线路） |
| TVS二极管 | 响应快（ps级） | 通流能力较小 | 高频信号ESD保护 |
| GDT | 通流极大，成本低 | 残压高，响应慢（μs级） | 初级雷击防护 |
5. 注意事项
- 自恢复特性：TSS在浪涌结束后自动复位，但多次高压冲击可能老化。
- 漏电流：高压下TSS存在微小漏电流，高精密电路需评估影响。
- 测试验证：
- 通过浪涌测试（如IEC 61000-4-5 组合波）。
- 长期稳定性测试（如1000次脉冲冲击）。

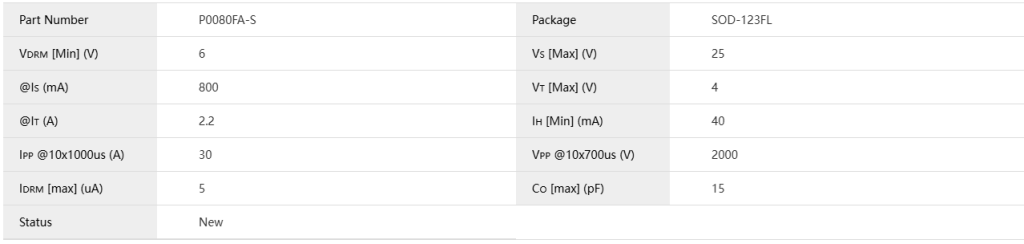

电性参数

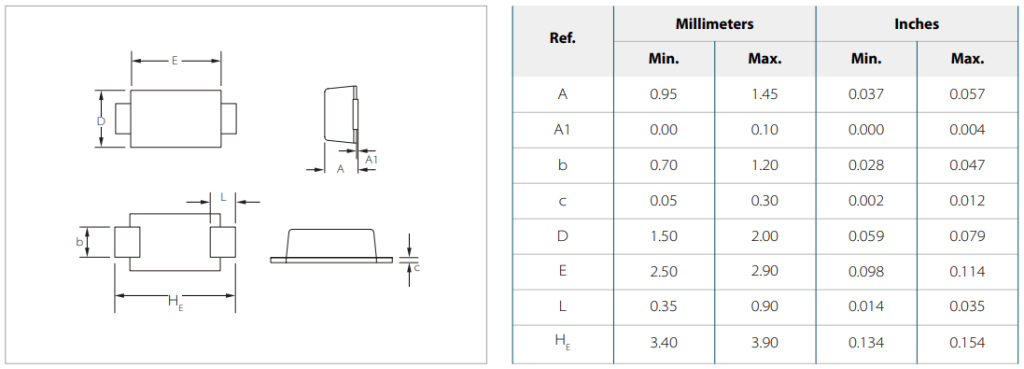

封装尺寸
数据手册
P0080FA-S系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0080fa-s/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
