这个型号的关键后缀 -2KV 指明了它的一个核心特性：它能够承受 2kV (2000V) 的隔离电压测试。这使得它在需要加强绝缘或应对更高共模浪涌的场景中特别有用。

一、核心特性解读 (P0080TA-2KV)

除了继承P0080TA系列的所有基本参数（80V断态电压、150A浪涌电流）外，-2KV版本的主要特点是：

  • 高隔离电压 (High Isolation Voltage): 这意味着在器件的两个端子之间或端子与安装底座之间，能承受2000V的交流或直流电压而不发生击穿。这提供了:
    • 更高的安全性: 在故障情况下，能有效防止高压窜入低压侧。
    • 更强的共模浪涌抑制能力: 能更好地处理出现在线路和地之间的大电压浪涌。
    • 满足更严格的安规标准: 许多工业、通信设备对隔离电压有明确要求（如IEC 61010, UL 60950等），2kV的评级使其更容易满足这些标准。

二、核心应用领域

由于其高隔离和高压特性，P0080TA-2KV非常适合以下对可靠性和安全性要求极高的场合：

  1. 工业通信与自动化 (核心市场)
    • RS-485/422接口: 这是最典型的应用。工业环境中的长距离传输极易受到雷击感应、电机负载切换、静电放电等干扰。P0080TA-2KV为差分数据线提供强有力的保护，其2kV隔离能力对于处理线路与逻辑地之间的高压差至关重要。
    • Profibus, CANBus, DeviceNet: 其他常见的工业现场总线协议，同样需要这种级别的保护。
    • 工业以太网: 保护PHY芯片的接口，尤其是户外或强干扰环境下的应用。
    • PLC I/O 模块: 保护模拟量和数字量输入/输出通道，防止现场传感器和执行器的线路引入过电压。
  2. 电信与网络基础设施
    • xDSL 线路卡 (中央办公室端): 电信机房的设备要求更高的保护和隔离等级，2KV的隔离电压是常见要求。
    • T1/E1 接口: 保护电信级设备的数字中继线。
    • 基站接口: 用于无线基站的天线控制和监控线路，应对雷击感应浪涌。
  3. 需要加强隔离的电源与监控系统
    • PoE (以太网供电) 受电设备 (PD): 在数据线和电源线都可能引入浪涌的场景下，提供高隔离保护。
    • 安防监控摄像头 (CCTV): 尤其是通过同轴电缆或双绞线进行长距离传输的户外摄像头，需要应对直击雷或感应雷的威胁。

三、电路设计详解与注意事项

使用P0080TA-2KV的设计哲学与普通TSS一致，但因其高能力，常被用于更严苛环境的第一级或第二级保护。

典型应用电路（以RS-485接口为例）：

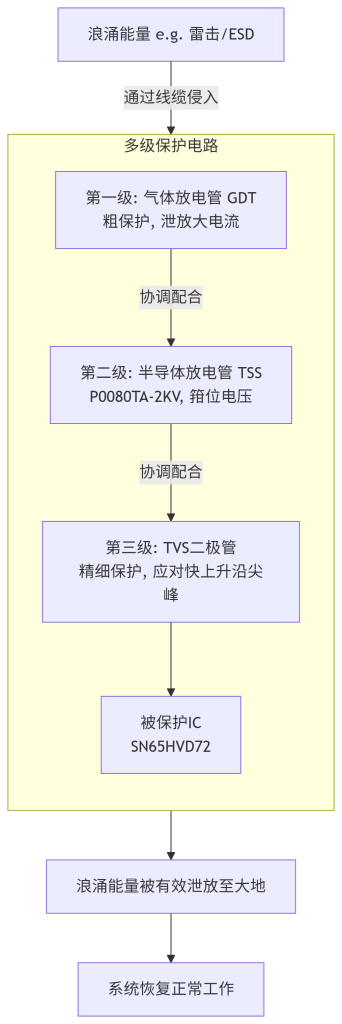

下图清晰地展示了一个完整的、多级保护的RS-485接口电路设计，其中P0080TA-2KV作为第二级保护的核心元件：

电路解读与设计要点：

  • 第一级 (粗保护 - 高能量): 气体放电管 (GDT)。响应慢(微秒级)，但能泄放数千安培的电流(如10kA 8/20μs)。它将浪涌电压从数千伏钳位到几百伏（其弧光压降），吸收掉绝大部分能量。
  • 第二级 (中级保护 - 能量协调): P0080TA-2KV。响应快(纳秒级)。经过GDT削峰后的剩余浪涌能量仍足以损坏后级电路。P0080TA-2KV此时被触发，将电压从几百伏进一步瞬间拉低到3-5V(Vₜ)，泄放掉剩余的较大电流。其2kV隔离电压确保了在应对线路与地之间的高压差时自身不会先被击穿。
  • 第三级 (精细保护 - 电压钳位): TVS二极管阵列。响应极快(皮秒级)。用于最终钳制P0080TA导通时产生的残余电压，确保到达RS-485芯片引脚的电压被控制在绝对安全的范围内(如±12V或更低)。
  • 协调元件: 串联电阻 R (通常几欧姆到22欧姆)。作用是限制峰值电流流入TVS和芯片，并在能量分配上产生压降，帮助各级保护器件更好地协同工作。

关键设计注意事项 (重中之重！)

  1. 短路耐受与后备保护 (MANDATORY - 必须做!)
    • TSS一旦导通，相当于将线路短路到地。如果设备自身电源(如24V工业电源)能提供持续的短路电流，且该电流超过P0080TA的最大短路额定值（通常仅几安培），TSS将持续发热直至发生爆炸。
    • 解决方案: 在TSS的前端（靠近线路入口侧）必须串联一个自恢复保险丝(PPTC) 或熔断器(Fuse)。当TSS动作短路时，PPTC/Fuse会因过大电流而动作（PPTC变为高阻态，Fuse熔断），从而切断持续供电电流，保护TSS和整个系统。这是TSS电路设计中最容易忽略且最致命的一点。
  2. 接地与布局 (Critical for Performance)
    • 低电感接地: 浪涌电流具有极高的di/dt。GDT和TSS的接地路径必须短而粗，最好使用大面积铜箔，直接连接到保护地(大地)。任何引线电感都会产生巨大的感应电压，导致保护失效。
    • 地线分离: 上图中，GDT和TSS接到保护地(大地)，而TVS和芯片接到信号地。这两个地通常在单点通过一个高压电容或磁珠连接，以防止浪涌噪声干扰数字逻辑。P0080TA-2KV的高隔离电压为这种地电位的瞬时分离提供了安全保障。
  3. 选型验证
    • 电压: 确保P0080TA的Vᵣᴿᴹ (80V) 远高于线路的最高正常工作电压（含裕量）。
    • 能量: 确认设计需要抵御的浪涌等级（如6kV 1.2/50-8/20μs组合波）在其耐受能力（150A）范围内。
    • 隔离: 确认2kV的隔离电压满足你的安规和应用需求。

总结

P0080TA-2KV 是一款为严酷工业环境和高端通信设备设计的加强型保护器件。

成功应用它的三大黄金法则：

  1. 采用多级保护架构（GDT + TSS + TVS），协同泄放能量。
  2. 必须设计后备过流保护（串联PPTC或Fuse），防止持续短路电流导致TSS爆炸。
  3. 实施严格的PCB布局：强调“短粗”的低电感接地和合理的接地策略。

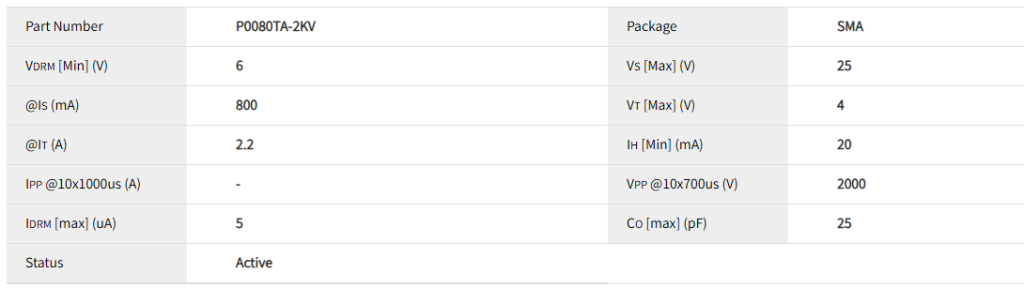

电性参数

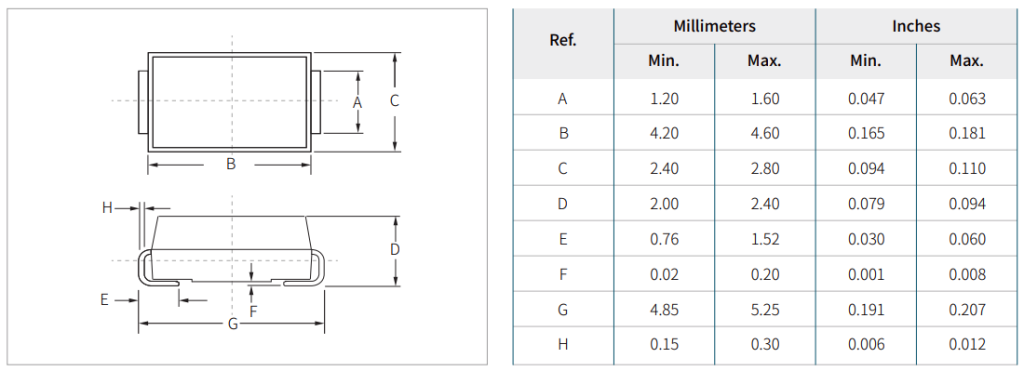

封装尺寸

数据手册

P0080TA-2KV 半导体放电管 数据手册下载

供货情况
P0080TA-2KV系列产品采用DO-214AC(SMA)封装，每卷7,500个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0080ta-2kv/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
