P0080TA-S-MC 是一款基于硅雪崩技术的半导体放电管（TSS），常用于通信、工业控制和安防设备的浪涌防护 。设计保护电路时，关键在于处理它“导通后短路”的特性，以及通过多级防护来确保敏感芯片的安全。下面整理了一份设计指南，供你参考。
💡 产品核心特性速览
P0080TA-S-MC 的主要特性如下：
- 关键参数：断态电压 (VDRMVDRM) 为 6V，开关电压 (VSVS) 为 25V，峰值脉冲电流 (IPPIPP) 可达 45A 。不过不同厂商的数据可能存在差异，设计时务必以你手头芯片的具体型号和数据手册为准。
- 核心优势：响应速度快（纳秒级）、极间电容小（可低至8pF以内）、浪涌吸收能力强，非常适合高速信号线路的保护 。
典型应用领域
- 网络通讯：xDSL 调制解调器、路由器、T1/E1 接口、以太网供电 (PoE) 设备。
- 安防监控：DVR 设备、户外摄像头的信号线和电源线。
- 工业控制：RS-485、CAN总线等工业现场总线接口，PLC的I/O模块。
- 消费电子：高速数据线（如USB 3.0、HDMI）的辅助保护。
核心电路设计方案
成功应用 P0080TA-S-MC，通常需要采用多级防护架构，并处理好一个关键的设计难点。
1. 多级防护架构（以RS-485接口为例）
由于 TSS 导通后会将电压钳位到很低的水平（约3-5V），这个动作本身对后端精密芯片仍可能构成冲击。因此，最可靠的方案是分级防护，协同工作 。
下面是一个经典的 RS-485 接口防护电路示意图：
各级的作用如下：
- 第一级（GDT）：承担主要的浪涌能量泄放，将大的浪涌电压（如雷击）限制在几百伏 。
- 第二级（P0080TA-S-MC）：进一步钳位电压，将几百伏的残压迅速拉低到几伏，并泄放剩余电流 。
- 第三级（TVS）：做最后的精细钳位，确保到达芯片引脚的电压绝对安全（例如钳位到12V或更低）。
- 协调元件（电阻）：串联在 TSS 和 TVS 之间，用于限制流入 TVS 和 IC 的峰值电流，帮助各级更好地协同工作 。
2. 最关键的设计难点：处理短路电流
这是 TSS 应用中最容易被忽视、也最容易导致失败的一点。
- 原理：P0080TA-S-MC 一旦触发导通，就会将线路短路到地。如果设备本身由电源供电，这个电源会持续向“短路点”输送电流，可能导致器件过热爆炸 。
- 解决方案：必须在 TSS 的前端（电源侧） 串联一个自恢复保险丝 (PPTC) 或普通熔断器 (Fuse)。当 TSS 导通短路时，保险丝会因过流而动作（PPTC 变为高阻或 Fuse 熔断），从而切断持续供电，保护 TSS 和整个系统 。
📋 设计检查清单
为确保电路稳定可靠，最后请务必检查以下几点：
- 电压选型：确认 P0080TA-S-MC 的 VDRMVDRM（6V）高于被保护线路的最大正常工作电压（需包含电压波动和设计裕量）。
- 短路耐受：计算电源可能提供的最大故障电流，并确保所选保险丝能在此电流下快速动作，保护 TSS 。
- 能量协调：确保多级防护器件能按顺序动作，通常通过选择不同响应速度和钳位电压的器件来实现 。
- PCB布局：
- 走线要“短而粗”：浪涌电流的 di/dtdi/dt 极高，任何引线电感都会产生巨大的感应电压（V=L⋅di/dtV=L⋅di/dt），削弱保护效果。
- 接地要可靠：TSS 的接地端必须通过低阻抗路径连接到大地或系统的参考地
电性参数

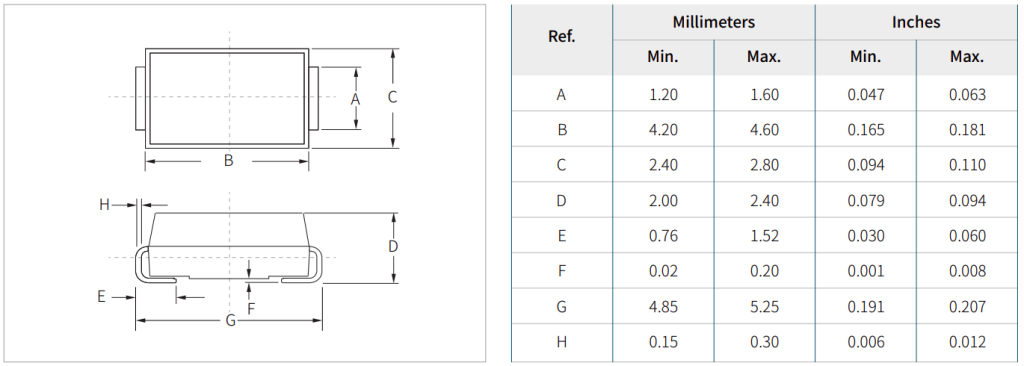

封装尺寸
数据手册
供货情况
P0080TA-S-MC系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0080ta-s-mc/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
