一、P0150TA 器件概述

首先，了解器件的关键特性是设计的基础。

  1. 器件类型：半导体放电管，亦称晶闸管浪涌抑制器。它是一种电压触发、负阻特性的过压保护器件。
  2. 关键参数（典型值）：
    • 断态电压（VDRM）：15V。这是器件保持关断状态的最大电压。电路正常工作时，工作电压必须低于此值。
    • 击穿电压（VBO）：19V（最小值）。电压超过此值，器件会迅速击穿导通。
    • 维持电流（IH）：150mA。导通后，如果流过的电流低于此值，器件会自动恢复关断状态。
    • 峰值脉冲电流（IPP）：100A (8/20μs波形）。这是其能承受的最大单次浪涌电流能力。
    • 结电容：非常低（通常<100pF）。这是其相对于TVS二极管的一个巨大优势。
  3. 工作原理：
    • 正常状态：当线路电压低于其VBO时，它呈现高阻态（漏电流极小），对电路几乎无影响。
    • 浪涌状态：当瞬态电压超过VBO，器件在纳秒级时间内“雪崩”击穿，进入低电压导通状态（箝位电压Vc很低，通常仅几伏），将巨大的浪涌电流泄放到地。
    • 恢复状态：浪涌过后，当线路电流下降到其维持电流（IH）以下时，器件自动恢复到高阻关断状态，电路恢复正常。

二、核心应用领域

基于其低电容、高浪涌能力、自恢复的特性，P0150TA特别适用于以下对信号完整性要求高、且可能遭受雷击或感性负载开关浪涌的领域：

  1. 通信接口保护：
    • RS-232/422/485 接口：保护数据线（A/B）和GND，防止共模和差模浪涌。
    • 以太网（10/100/1000BASE-T）：保护PHY芯片的TX/RX线对。低电容特性对高速信号至关重要。
    • 电话线（POTS、xDSL）：保护调制解调器接入端。
    • 工业现场总线：如PROFIBUS、CAN总线（需注意CAN总线工作电压匹配，常选用VDRM=24V或33V的型号，P0150TA适用于12V或更低电源的系统）。
  2. 高频信号线保护：
    • 视频线路：如CVBS、HDMI、SDI的屏蔽层或信号线防静电（ESD）和感应雷。
    • 射频天线端口：GPS、蜂窝、WiFi等天线的馈线保护，其低电容可最大限度地减少信号衰减。
  3. 传感器/I/O端口保护：
    • 工业控制系统、PLC的数字量/模拟量输入输出端口，防止现场感应过电压。
  4. 低电压直流电源线保护：
    • 适用于15V以下的直流电源入口（如12V、5V系统）的二级防护，通常与保险丝或PTC配合使用。

三、典型电路设计方案

TSS通常作为二级防护或精细防护器件，与作为一级防护的GDT（气体放电管）或MOV（压敏电阻）配合，构成多级保护网络。

方案一：通信信号线标准保护电路（经典多级防护）

这是最普遍、最可靠的设计方案。

text

[外部接口] ---> [GDT] ---> [限流电阻/退耦电感] ---> [P0150TA(TSS)] ---> [被保护芯片]
                         (一级防护)        (退耦)         (二级防护)       (终端)

具体设计要点：

  1. 第一级（GDT）：选择通流量大（如5kA以上）、响应较慢的GDT。其击穿电压高于电路最高工作电压，用于泄放绝大部分雷击能量。
  2. 退耦元件（L或R）：
    • 电感L（几μH到几十μH）：用于高频信号线，感抗对信号影响小。
    • 电阻R（几欧到几十欧）：用于低速信号线（如RS485）。其作用是产生压降，确保当GDT导通后，线路上电压的抬升足以触发第二级的TSS。
  3. 第二级（P0150TA）：
    • 接在被保护芯片的引脚与地之间。
    • 其VDRM（15V）应大于信号线的最高正常工作电压+裕量。对于5V系统，15V是合适的；对于12V系统，则需选用P0360TA（36V）等。
    • 它将电压箝位到一个非常低的安全水平（约3-5V），保护后级精密芯片。
  4. 辅助元件：
    • 在TSS前端可串联一个快速保险丝或PTC，防止TSS在持续过压下发生短路失效而引发火灾。
    • 可并联一个TVS二极管（如SMBJ5.0A），用于吸收更快速的、幅度较小的ESD脉冲，因为TSS对ns级ESD的响应可能稍慢于TVS。

示例：RS-485总线保护电路

text

A线 ────┬──── GDT (90V) ────┬──── 10Ω ────┬──── P0150TA ────┐ 至收发器A脚
        │                   │              │ (到GND)        │
       C1 (pF级，可选)     C2 (pF级，可选)                 TVS (SMBJ6.5CA，可选)
        │                   │              │                │
B线 ────┴──── GDT (90V) ────┴──── 10Ω ────┴──── P0150TA ────┘ 至收发器B脚

注：GDT接在AB线与机壳大地之间；TSS和TVS接在AB线与信号地之间。

方案二：单一TSS保护电路（简单接口防护）

适用于空间受限、成本敏感、且浪涌威胁等级不高的场合。

text

[外部接口] ---> [PTC/保险丝] ---> [P0150TA] ---> [被保护芯片]
  • 应用：低频传感器线、室内设备I/O口、低压直流电源线（<15V）。
  • 注意：必须串联PTC或保险丝。因为如果遇到超过TSS承受能力的持续过压（如电源接错），TSS会持续导通，可能发生热击穿而永久短路。串联的PTC/保险丝应在此时断开，切断故障电流。

方案三：与TVS二极管组合的精细保护

结合TVS的快速响应和TSS的大通流、低电容优点。

text

[外部接口] ---> [TVS (高功率)] ---> [P0150TA] ---> [被保护芯片]
                (吸收快脉冲)       (泄放大能量)

或更常见的是TVS与TSS并联使用，由TVS应对ESD，TSS应对Surge。

四、设计注意事项与要点

  1. 电压选型：确保 V工作-max < VDRM < V芯片-耐受。对于5V系统，P0150TA（15V）是安全的。对于12V系统，应选择P0300TA（30V）等。
  2. 自恢复与安全性：TSS本身是自恢复的，但必须考虑其失效模式。在持续过功率下，它会失效短路。因此，串联电流限制器件（保险丝/PTC）是强制性的安全设计。
  3. 布局布线：
    • 路径最短：TSS的接地路径必须极短、极粗，以提供低阻抗泄放通道。建议直接连接到接地点（如连接器的金属外壳或大面积地平面）。
    • 前后级隔离：多级防护中，一级和二级的地线最好分开布置，最后单点连接到大地，防止地线反弹。
  4. 接地系统：良好的保护依赖于一个低阻抗的接地系统。保护器的接地阻抗决定了钳位效果。
  5. 标准符合性：设计需参考并满足目标市场相关标准要求，如IEC 61000-4-2 (ESD)、IEC 61000-4-4 (EFT)、IEC 61000-4-5 (Surge) 等，并根据标准等级选择器件的通流能力和方案。

五、总结

P0150TA是一款针对低压、高速信号线路进行高浪涌电流保护的理想器件。其核心设计思想是作为多级防护网络中的次级精密箝位或单一保护中的自恢复浪涌开关。

经典设计流程：

  1. 评估威胁：确定需要防护的浪涌类型（ESD、EFT、Lightning）和等级。
  2. 确定方案：选择单级、两级或多级防护架构。
  3. 选型匹配：根据系统工作电压选择TSS的VDRM，根据浪涌等级选择其IPP，并为它匹配前级的GDT/MOV和后级的限流/退耦元件。
  4. 安全设计：务必为TSS配置串联的过流保护器件（保险丝/PTC）。
  5. 优化布局：重点优化大电流泄放路径的PCB布局。

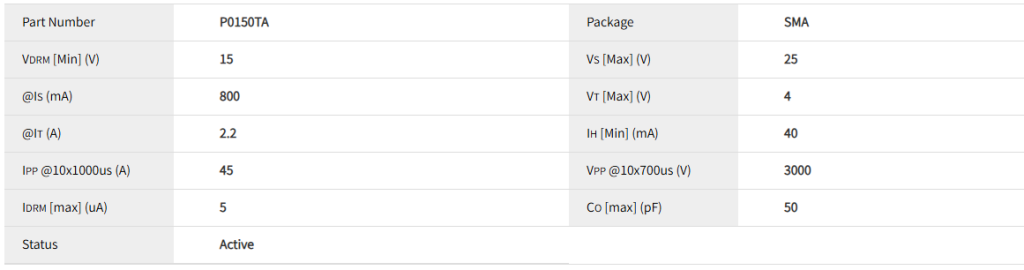

电性参数

封装尺寸

数据手册

P0150TA 半导体放电管 数据手册下载

供货情况
P0150TA应用领域电路设计及数据手册系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/?s=%09P0150TA&type=Product； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
