RS-485/RS-232串口、以太网端口等P0300SB半导体放电管的应用电路保护方案及数据手册

P0300SB是一款专为低压电路设计的双向半导体放电管（TSS），凭借其低至25V的转折电压和最大35pF的结电容，在通信接口等高速电路的防雷和过压保护中表现优异。

它的核心优势在于：响应速度快（纳秒级）、电容低（不干扰高速信号）、漏电流小，且能反复承受浪涌而不老化，比普通气体放电管（GDT）和压敏电阻（MOV）更适合精细电路的保护。

以下是该器件的主要应用领域及具体的电路保护方案：

这是P0300SB最核心的应用领域，主要用于提供第一级或第二级的浪涌保护，防止雷击或线路感应引起的过电压损坏设备。

典型设备：xDSL调制解调器（如ADSL、VDSL）、语音网关（VoIP）、电话机（POTS）、传真机、光纤收发器、DSLAM接入复用器。
保护方案：通常连接在Tip（T）线和Ring（R）线之间。对于涌流较大的场景，会采用P0300SB与PTC热敏电阻或电阻串联的组合方案，以协调整体耐压并满足GR1089等更严格的安规测试。

典型设备：RS-485/RS-232串口、以太网端口（如10/100 Base-T）、闭路电视（CCTV）摄像头、报警系统的信号输入端口等。
保护方案：直接并联在差分信号线对地或线对线之间。利用其低电容特性（典型值15-35pF），可以确保RS-485等高速总线的信号完整性不受影响，同时将静电或雷击能量钳位泄放。

为了保护电信机房核心交换设备，P0300SB常用于保护连接这些高速数字中继线路的接口芯片，
提供精确的过压保护，帮助设备满足ITU K.20/K.21和TIA-968-A（即以前的FCC Part 68）等国际通信标准。

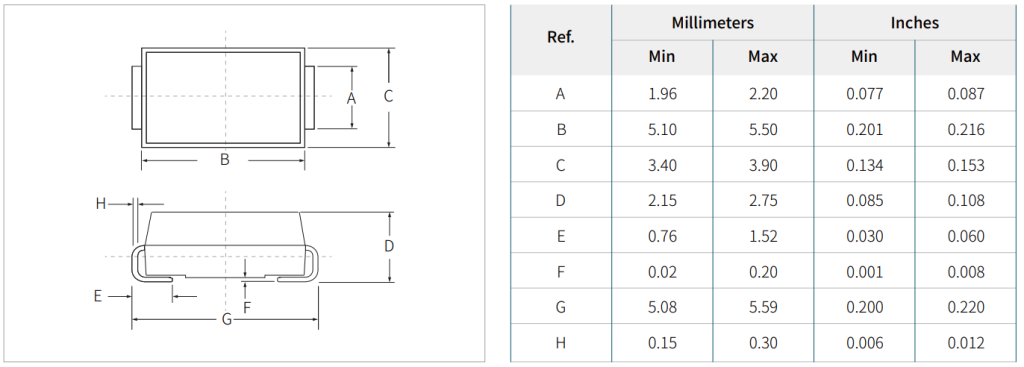

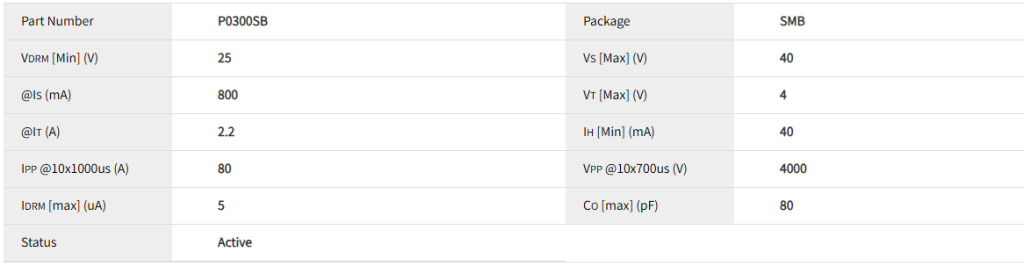

在设计保护电路时，需特别关注以下三个核心规格：

核心规格	参数值	设计意义
断态重复峰值电压 (VDRM)	25V	电路正常工作电压必须低于此值，否则器件会导通引发异常。
开关电压 (Vs)	40V	浪涌电压超过此值时，器件会迅速导通（纳秒级），将能量泄放掉。
浪涌峰值电流 (Ipp)	100A (10x700μs) 250A (8x20μs)	代表器件的“抗击打能力”。8/20μs波形模拟雷击；10/700μs波形模拟电力线感应。

连接方式：器件为双向，跨接在需要保护的信号线和参考地（或两条信号线）之间，无需区分正负极。
失效模式：P0300SB属于“钳位型”器件。遇到超大浪涌时，会短路失效（Fail-Short），将过压“锁死”在地线上，防止高压进入后端，保护核心芯片。
布局考量：放置时应尽量靠近接口连接器或需要保护的芯片引脚，以减小引线电感造成的残压抬升。
