P0300SC是一款非常经典和常用的保护器件，其核心参数定义如下：

P：表示半导体放电管。
030：标称击穿电压为30V。
0：通常代表单向器件（与之对应，若为“2”则常代表双向）。

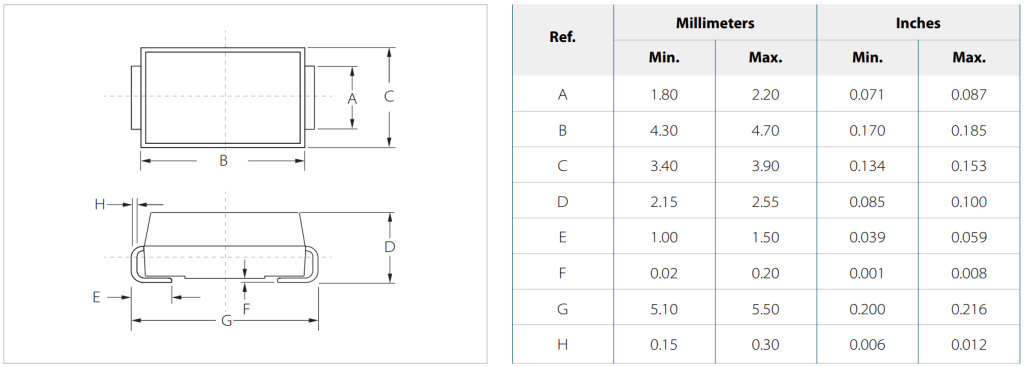

SC：通常是封装代码（如DO-214AA，SMB）。

基本特性：

工作原理：类似于一个“智能的、可恢复的晶闸管”。在未击穿时呈高阻态（漏电流极小）；当两端电压超过其击穿电压（VBO，约30V）并达到触发电流后，迅速“雪崩”进入低阻态（导通状态），将浪涌电流旁路。浪涌过后，当线路电流低于其维持电流（Ih）时，自动恢复高阻状态。
核心优点： 精确的击穿电压、快速响应（纳秒级）、可重复使用、通流能力较强。

一、电路设计关键要点

在电路中使用P0300SC时，需要遵循几个关键设计原则以确保其有效、可靠地工作。

基本连接方式：
- 通常并联在被保护电路或器件的前端，一端接信号线/电源线，另一端接地（或回流路径）。
- 必须紧靠被保护端口放置，其接地路径要尽可能短而粗，以减少寄生电感，确保高频浪涌能量能迅速被导入地。
串联限流电阻（Rs）：
- 必不可少。TSS导通后呈低阻态，若无电阻限制，可能会从系统电源“吸持”过大电流而无法关断，甚至烧毁。
- 作用：
  - 限制TSS导通后的续流电流，确保浪涌过后电流能低于其维持电流（Ih），使其可靠关断。
  - 在正常工作时，与TSS的高阻态构成分压，确保被保护器件上的电压低于其耐压值。
- 取值计算：需要根据系统工作电压（Vwork）、TSS维持电流（Ih，查手册）以及被保护电路的工作电流综合确定。Rs > (Vwork / Ih) 是基本原则。
与TVS二极管配合使用（经典组合）：
- P0300SC + TVS 是非常流行的组合方案。
- 分工：
  - TVS（钳位型）：响应速度极快（皮秒级），首先动作，将瞬间的尖峰电压钳位在一个较低水平。
  - TSS/P0300SC（开关型）：响应稍慢（纳秒级），但通流能力更强。在TVS动作后，若过压持续（如浪涌），TSS迅速导通，承担主要的浪涌能量泄放任务，防止TVS因长时间承受大电流而过热损坏。
- 优点：取长补短，提供更宽谱、更 robust 的保护。电路设计时，TSS在前，TVS在后（靠近被保护IC）。
热设计考虑：
- 虽然TSS可重复使用，但多次或长时间承受大浪涌会导致发热。在PCB布局时，应保证其有良好的散热路径。

典型应用电路示意图：

text

信号/电源输入 ────┬───【P0300SC】───┬─── GND
                    │                 │
                  [Rs]               [TVS]
                    │                 │
被保护电路 ────────┴─────────────────┘

（注： TVS有时也并联在被保护电路两端。）

二、主要应用领域

P0300SC凭借其30V的击穿电压，主要应用于低电压系统的通信端口和电源线路的浪涌防护。

通信与网络接口（最核心的应用领域）：
- 以太网（10/100/1000BASE-T）：保护PHY芯片的RX/TX差分线对。通常每对线上使用一颗P0300SC（或类似30V TSS）。这是其用量最大的市场。
- xDSL调制解调器：保护DSL线路接口，抵御来自电话线的感应雷击和电源接触。
- T1/E1、RS-485/422、CAN总线：这些工业/通信总线常暴露于户外或恶劣电磁环境，P0300SC用于保护接口收发器。
- 电话线（POTS）接口：保护传真机、电话机、调制解调器的模拟线路端。
消费电子与智能设备：
- 安防监控：保护摄像头同轴电缆（如CVBS）的视频信号线、控制线，以及PoE供电线路。
- 智能家居：保护各类传感/控制模块（如烟雾报警、智能照明）的通信端口（如RS-485，私有总线）。
- 音频/视频接口：在某些要求不高的设计中，用于保护音频输入/输出端口。
工业控制与自动化：
- 现场总线：如Profibus、DeviceNet等，保护其通信节点免受工业环境中的开关浪涌和EFT干扰。
- I/O模块：保护PLC、DCS系统的数字量/模拟量输入输出通道。
- 传感器信号线：保护长距离传输的传感器（如温度、压力变送器）信号线。
电源与供电线路：
- 低压直流（DC）电源端口：例如12V、24V的直流电源输入端，作为次级保护。通常需要与前端保险丝、压敏电阻等配合，构成多级防护。
- PoE（以太网供电）设备：在受电设备（PD）端，保护其电源分离器前级。
汽车电子：
- 在部分非核心的、低压的车载通信或传感器网络中，用于满足ISO 7637-2等汽车脉冲抗扰度测试要求。但需注意车规级器件通常有专门的型号。

三、选型替代与注意事项

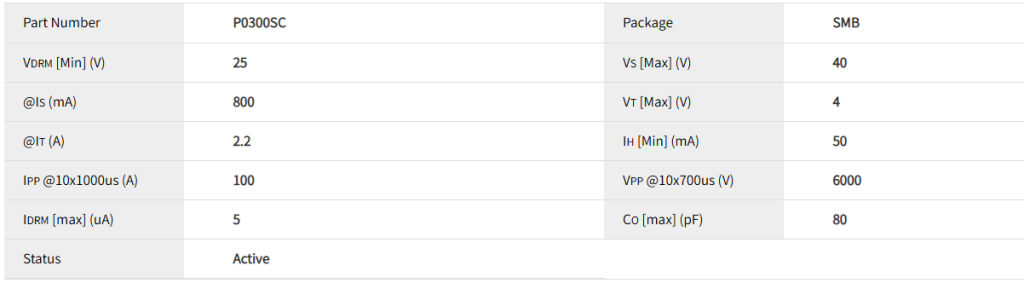

选型关键参数：除了击穿电压（VBO），还需重点关注：
- 断态电压（VDRM）：能长期承受的最大工作电压，必须高于系统最高工作电压。
- 峰值脉冲电流（IPP）：能承受的最大浪涌电流（如8/20µs波形），决定其防护等级。
- 电容（Cj）：通常为几十到几百皮法，在高频信号线（如百兆/千兆以太网）中需考虑其对视在阻抗和信号完整性的影响。
常见替代/类似型号：
- 同一系列： P0300SA（单向）、P0300S（可能为双向）。
- 其他品牌： Littelfuse的TISP系列、Bourns的TISP系列、SEMTECH的TSS系列、WE的P-TSS系列中均有30V规格的产品。
- 在千兆以太网等高速应用中，可能需选择低电容版本（如P0300SCLRP）。
注意事项：
- 单向 vs 双向： P0300SC是单向器件，只能用于有明确正负极性的直流或单向脉冲线路。对于交流或极性不定的信号线，应选用双向器件（如PT300SA，型号需具体查证）。
- 自恢复保险丝（PPTC）的配合：在电源端口，常与PPTC串联，PPTC作为过流保护，TSS作为过压保护，两者协同工作。
