P0640SB半导体放电管应用领域电路设计方案及数据手册

一、P0640SB 器件概述

P0640SB 是一款 双向、硅基、电压触发型 的固体放电管，也称为 TSS 或 Thyristor Surge Suppressor。它的核心特性如下：

• 关键参数：
  • 断态电压（VDRM）：58V - 85V。这是器件在不导通状态下能持续承受的最大电压。P0640SB 的标称值通常为 64V。
  • 击穿电压（VBO）：70V - 95V（在指定电流下）。电压超过此值，器件迅速“雪崩”击穿。
  • 保持电流（IH）：150mA（典型）。导通后，维持导通状态所需的最小电流。
  • 峰值脉冲电流（IPP）：100A（8/20μs 波形）。能承受的极大瞬间浪涌电流。
  • 低电容：通常 < 100pF。这对高速数据线保护至关重要。
  • 双向性：可保护交流信号或正/负极性浪涌。
• 工作原理：
  1. 正常状态（高阻抗）：当线路电压低于其 VBO 时，它呈现极高的阻抗（漏电流极小），不影响电路正常工作。
  2. 触发状态（低阻抗）：当浪涌电压超过 VBO，器件在 纳秒级 内迅速从高阻态转为低阻态（导通），将浪涌电流旁路到地。
  3. 维持导通：一旦导通，只要线路上电流高于其 IH，它就保持导通。
  4. 自恢复：当浪涌过去，线路电流低于 IH 后，器件自动复位到高阻态，电路恢复正常。

二、主要应用领域

P0640SB 凭借其 快速响应、大浪涌容量、低电容、自恢复 的特点，被广泛应用于需要精细过压保护的领域。

1. 通信设备：
   • xDSL 线路：保护 ADSL/VDSL 调制解调器和分离器，抵御来自电话线的雷击感应浪涌和电源碰线。
   • 以太网：用于 10/100/1000BASE-T 的 PHY 芯片前端，保护 RJ45 接口（常与 TVS 二极管配合使用）。
   • T1/E1、xPOTS 接口：保护电信设备的数字中继线和语音端口。
2. 工业与控制总线：
   • RS-485/422、RS-232、CAN、PROFIBUS 等现场总线接口保护。防止工业环境中的感应雷、电快速脉冲群和静电放电损坏敏感的通信控制器。
3. 消费电子与安防：
   • 安防系统的 监控摄像头 同轴电缆或网络端口的浪涌保护。
   • 智能电表、水表、气表 的通信模块（如 MBUS、GPRS）保护。
4. 电源与通用 I/O 端口：
   • 低压直流电源输入口的二级保护（一级常用压敏电阻或 GDT）。
   • 传感器信号线、模拟量输入/输出端口的过压保护。

三、典型电路设计方案

设计核心思想：P0640SB 通常作为次级精细保护元件，与前端粗保护配合，构成多级防护体系。

方案一：通信线路（如 RS-485）保护电路（经典三级防护）

这是最常用、最有效的设计。

各级作用：

• 第一级（粗保护 - GDT）：
  • 使用 气体放电管，承受最大的能量（如 10kA 以上），将数千伏的浪涌电压钳位到几百伏。
  • 响应速度较慢（微秒级），残压高。
• 第二级（协调与限流 - R1/PTC）：
  • 电阻 R1（通常 5-10Ω，2W）：限制从 GDT 泄放后的大电流，并为下一级提供“电压降”，防止所有能量直接冲击后级。缺点是存在正常功耗。
  • PPTC（可选）：可替代电阻，正常时阻抗小，浪涌时发热变为高阻，起到自恢复限流作用。
• 第三级（精细保护 - TVS + TSS）：
  • TVS 二极管（D1， D2）：使用快恢复型TVS（如 SMAJ58A）。其反应速度极快（皮秒级），先将残压进一步钳位，并触发后端的 TSS。
  • P0640SB（TSS）：被 TVS 触发后迅速导通，承担主要的浪涌电流分流任务。因其导通压降低（仅几伏），能将对 A/B 线之间的共模电压 和 对地的差模电压 都限制在非常安全的水平（远低于芯片的损坏电压）。

PCB 布局要点：

• 防护器件应尽量靠近 端口入口。
• 地线回路要短、粗，特别是 GDT 的接地路径。
• “干净地”（芯片地）和“防护地”（端口地）可通过单点连接或磁珠/0Ω电阻隔离。

方案二：直流电源输入口保护（简化两级防护）

适用于 24V 或 48V 直流电源端口。

text

[电源输入+] ---> [保险丝 F1] ---> [压敏电阻 MOV] ---> [电感 L1] ---> [P0640SB(T1)] ---> [后端电路]
                            |                          |                    |
                            |                          |                    |
[电源输入- / GND] ----------+--------------------------+--------------------+--------------------[PGND]

工作过程：

1. MOV：吸收大部分能量，将高压浪涌限制在几百伏。
2. 电感 L1：与后端电容形成 LC 滤波器，减缓浪涌上升沿，并为 TSS 触发提供电压差。
3. P0640SB：当 MOV 残压加上 L1 的感应电压使其两端电压超过 VBO 时，TSS 导通，将残压彻底钳位在低位。
4. 保险丝 F1：防止持续过流导致器件燃烧，属于安全备份。

注意：此处 P0640SB 的 VDRM（64V）需高于电源的最高工作电压（如 48V*1.2=57.6V），并留有余量。

方案三：高速数据线（如以太网）保护

对于千兆以太网等超高速线路，低电容是关键。P0640SB 通常与专门的低电容 TVS 阵列一起使用。

text

[网线 pair] ---> [共模扼流圈] ---> [低电容TVS阵列] ---> [P0640SB] ---> [PHY 芯片]

• 共模扼流圈：抑制共模噪声，对差模信号影响小。
• 低电容TVS：如 PESD系列，电容仅几 pF，先行吸收快速 ESD。
• P0640SB：作为能量更大的浪涌（如雷击感应）的最后防线。其电容（约几十pF）经过共模扼流圈隔离后，对高速差分信号的影响已大大减小。

四、设计注意事项与选型要点

1. 电压选择：
   • VDRM 必须大于被保护线路的 最大正常工作电压峰值，并留有 20% 以上裕量。
   • 对于 48V 通信电源，P0640SB（64V）是合适选择。对于 24V 系统，可考虑 P0300SB（36V）等。
2. 多级防护协调：
   • 确保各级器件的 V-I 特性有良好的配合。前级（GDT/MOV）的残压必须足以触发后级（TSS），但又不至于高到损坏后端电路。
   • 时序是关键：GDT 先导通泄放大电流 -> TVS 快速响应钳位 -> TSS 被触发后承担主要电流。R/L/C 等元件用于协调这个时序。
3. 热管理与安全失效：
   • 虽然 TSS 能承受很大脉冲电流，但持续的过压会导致过热损坏。务必串联保险丝或使用 PTC。
   • 考虑布局散热，特别是 GDT 和 TSS 周围。
4. 接地：
   • 良好的、低阻抗的接地是浪涌防护成功的基石。防护地应直接连接到机壳或大地参考点。
5. 标准符合性：
   • 设计需满足目标市场相关的安规和防雷标准，如 ITU-T K.20/21、IEC 61000-4-5（浪涌）、IEC 61000-4-4（EFT）、IEC 61000-4-2（ESD）等。P0640SB 非常适合用于满足这些标准中次级保护的要求。

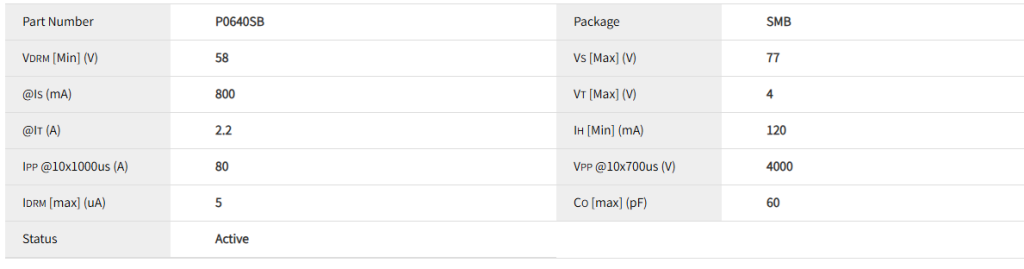

电性参数

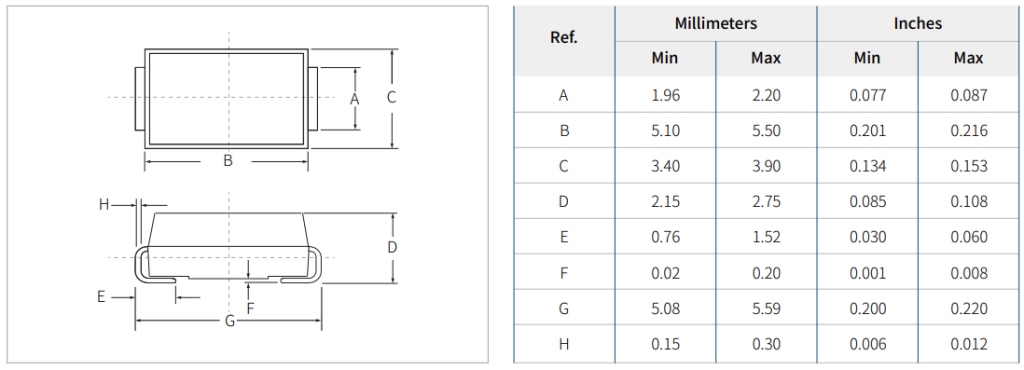

封装尺寸

数据手册

供货情况
P0640SB应用领域电路设计及数据手册系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0640sb/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
