P0720SB半导体放电管在医疗器械中的应用，主要体现在为设备提供精准、可靠的过电压保护，确保高精度、高安全性的医疗电子设备免受瞬态电压冲击（如静电放电ESD、电快速瞬变脉冲群EFT等）的损害，保障患者安全和设备稳定运行。

具体应用场景和优势如下：

1. 核心应用场景

  • 患者连接端口保护： 如心电图机（ECG）、脑电图机（EEG）、病人监护仪的电极/导联线接口。这些端口直接接触人体，易引入静电放电，P0720SB可快速钳制ESD脉冲，防止高压损坏后端精密、高输入阻抗的放大电路和ADC（模数转换器）。
  • 数据/通信接口保护： 如USB、以太网、RS-232/485、医疗专用总线（如部分设备内部通信）​ 等端口。防止因插拔、耦合或外部设备引入的浪涌干扰，确保数据传输的完整性和通信的可靠性。
  • 电源输入线路保护： 在医疗设备的AC/DC电源输入端或DC-DC模块的输入侧。可应对电网波动、开关机浪涌等威胁，为内部开关电源和线性稳压电路提供前级保护。
  • 高频/敏感电路保护： 在超声设备、高频手术刀、射频治疗仪等含有高频发生器或敏感控制单元的设备中，用于保护控制信号线，防止因干扰导致的误动作或性能下降。

2. 在医疗器械中选用的关键优势

  • 快速响应与低钳位电压： 半导体放电管响应速度极快（纳秒级），且钳位电压相对较低且精准。这对于工作电压低、耐压能力弱的医疗半导体芯片（如传感器、微处理器）至关重要，能在过压瞬间迅速将电压限制在安全范围内。
  • 高浪涌吸收能力： P0720SB具有较高的浪涌电流吸收能力，足以应对医疗环境中常见的瞬态干扰，提供坚实的保护屏障。
  • 低漏电流与高绝缘电阻： 在正常工作时漏电极小，几乎不影响被保护电路的正常工作。这对于生物电信号监测设备（如ECG）​ 尤其关键，可避免因保护器件漏电流引入测量噪声或误差，影响信号保真度。
  • 小封装与高可靠性： 通常采用小型表面贴装封装，适合医疗设备向小型化、高密度集成发展的趋势。半导体工艺使其寿命长，性能稳定，符合医疗器械对长期可靠性的严苛要求。
  • 符合医疗安规与EMC标准： 使用此类保护器件是帮助医疗器械通过IEC 60601-1（医用电气设备安全通用要求）​ 和IEC 60601-1-2（电磁兼容性要求）​ 等标准认证的重要设计手段，特别是满足ESD、EFT/Burst等抗扰度测试项目。

3. 设计考量要点

在医疗器械电路设计中应用P0720SB时，需注意：

  1. 协同保护： 常与保险丝、压敏电阻、TVS二极管等组成多级保护电路，实现能量分级泄放，达到最优保护效果。
  2. 布局布线： 应尽可能靠近被保护端口或芯片的引脚，保护走线应短而粗，以减少寄生电感，确保保护路径阻抗最低。
  3. 参数选择： 需根据端口的工作电压、信号频率、所需保护的浪涌等级（如IEC 61000-4-2/4/5）​ 以及设备的具体安规要求，精确选择P0720SB的击穿电压VBR、钳位电压VC、峰值脉冲电流IPP等关键参数。

总结： P0720SB半导体放电管作为高性能的电路保护元件，在医疗器械中扮演着“安全卫士”的角色。其应用是保障医疗电子设备在复杂电磁环境中稳定、精确、安全运行，并最终通过严格医疗认证不可或缺的关键设计环节，特别适用于对信号完整性、设备安全性和可靠性要求极高的场合。为每一次在治疗中的医疗器械保驾护航！

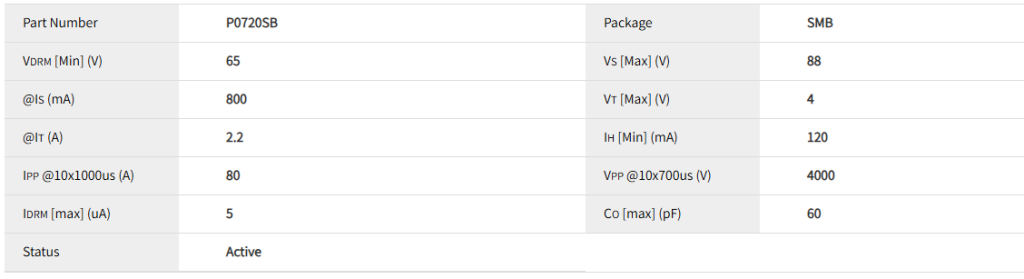

电性参数

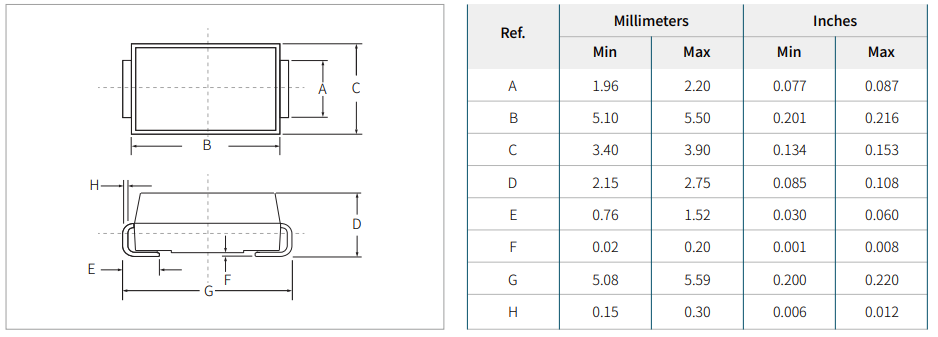

封装尺寸

数据手册

P0720SB 半导体放电管 数据手册下载

供货情况
P0720SB系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0720sb/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
