❓P1300FA半导体放电管在扫码器、PDA等工业智能中是如何实现防护的？

P1300FA半导体放电管在扫码器、PDA等工业智能设备中，主要是通过在信号端口“搭起一座电压限制的桥梁”来实现防护的。在正常工作时它“形同虚设”，不影响信号传输；一旦有高电压浪涌来袭，它会瞬间“变身”为低阻抗导体，将危险电流泄放掉，从而保护内部精密电路。

具体来说，它的防护机制主要体现在以下三个方面：

防护机制技术实现对扫码器/PDA的保护作用
浪涌能量吸收具备强浪涌吸收能力，能快速响应并吸收瞬态过压，将危险电流泄放至地。防止因静电放电或雷击导致的设备死机、接口芯片烧毁。
信号完整性保障极间电容小、漏电流小，对高速信号衰减小。保证扫码器的高速数据传输（如USB、以太网）和PDA的无线通信不中断、不卡顿。
物理结构适配采用SOD-123FL标准封装，体积小巧。适应工业设备内部紧凑的空间设计，可直接集成在端口附近，实现贴身防护。

总而言之，P1300FA通过极低的结电容确保信号在扫码器、PDA等设备上正常高速传输，同时在电压异常时迅速动作吸收浪涌，为设备在恶劣工业环境中的稳定运行提供了关键保障。

🔋 P1300FA 的主要应用领域和对应的电路方案如下：

应用领域典型电路方案防护对象
网络通讯串联在 RJ45 以太网口、RS-485/232 总线的信号线和地线之间雷击、静电放电
安防监控并联在摄像机的电源输入端、控制信号线的两端感应雷浪涌、电源抖动
工业控制焊接在 PLC、变频器等设备的 I/O 接口、现场总线接口的线路对地之间设备启停、线路耦合产生的瞬态高压
消费电子跨接在 USB 接口、HDMI 接口、按键/音频接口的电源正极和负极之间热插拔、人体接触产生的静电
电脑及外设放置在并口、串口、VGA 接口的数据线和地平面之间外部接口浪涌、静电放电

💡 补充一点

设计电路时，为了让防护效果更好，通常会搭配 PTC 热敏电阻（做限流）一起使用。PTC 串联在信号线路中，P1300FA 并联在线路和地之间。当浪涌来时，P1300FA 瞬间导通将电压钳位，浪涌过后PTC 恢复低阻状态，不影响正常信号传输。

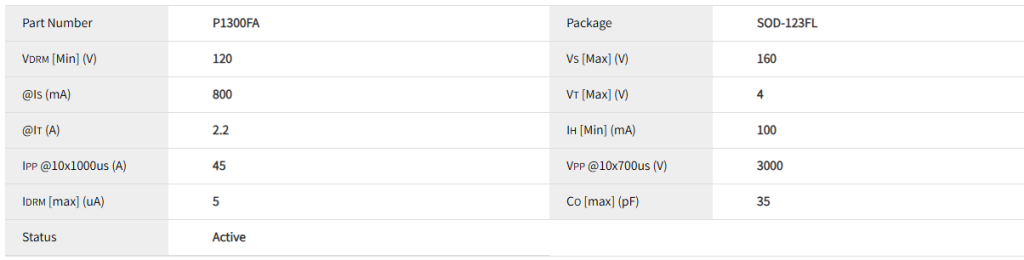

电性参数

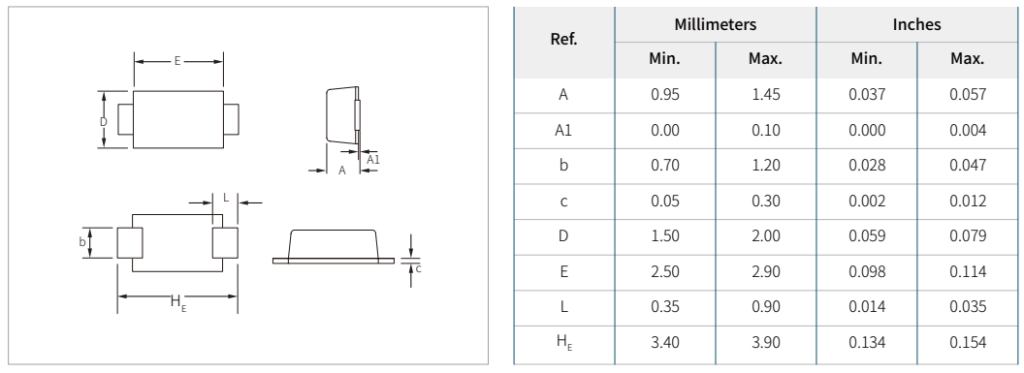

封装尺寸

数据手册

P1300FA 半导体放电管 数据手册下载

供货情况
P1300FA系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p1300fa/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
