P1800SC半导体放电管产品参数及其应用

P1800SC 的作用像一个灵敏的开关。电路正常工作时（电压<170V），它相当于“开路”，几乎不影响电路；一旦出现浪涌电压超过220V，它会纳秒级响应进入“短路”状态，将浪涌电流导向地，保护后端设备。浪涌过后，当电流小于150mA，它又能自动恢复到“开路”状态。

典型应用领域
P1800SC 的主要应用场景集中在需要对过电压瞬变进行快速、可靠防护的领域，特别是通信和数据传输线路。

电信与网络设备：用于调制解调器（xDSL）、线卡、CPE（客户终端设备）、DSLAM（数字用户线路接入复用器）等，帮助设备满足GR 1089、ITU K.20/K.21、TIA-968等全球电信法规的浪涌测试要求。

数据与安防系统：保护安防摄像头、门禁系统、工业数据总线等设备的信号端口免受雷击或电源干扰引起的浪涌损害。

音视频与工业设备：可用于专业影音设备的接口保护，以及工业控制系统中串行端口等线路的防护。

工作原理简述
P1800SC 内部是一个PNPN结构的双向晶闸管。它利用半导体“雪崩击穿”和“负阻效应”实现快速开关：

截止状态：两端电压低于Vdrm时，仅流过微安级漏电流，相当于开路。

触发导通：当浪涌电压超过Vs，器件发生击穿并迅速进入负阻区，电压骤降至几伏（Vt），形成低阻通路泄放浪涌电流。

自动恢复：浪涌电流衰减至小于Ih时，器件内部正反馈终止，自动恢复到高阻截止状态，可重复使用。

选型与使用注意事项
电压匹配：确保Vdrm（170V）高于被保护电路的最高工作电压峰值，避免器件误动作。

浪涌能力：根据应用场景可能承受的最大浪涌电流，选择合适Ipp等级的器件。Littelfuse等品牌提供不同浪涌等级的细分型号。

信号完整性：其低结电容（约70-90pF）特性，使其非常适合用于对信号质量要求较高的高速数据线路。

极性：P1800SC是双向器件，在交流或直流线路上均可使用，无需区分方向。

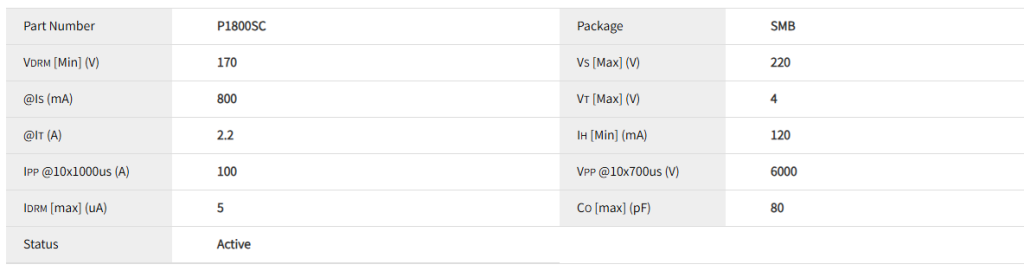

电性参数

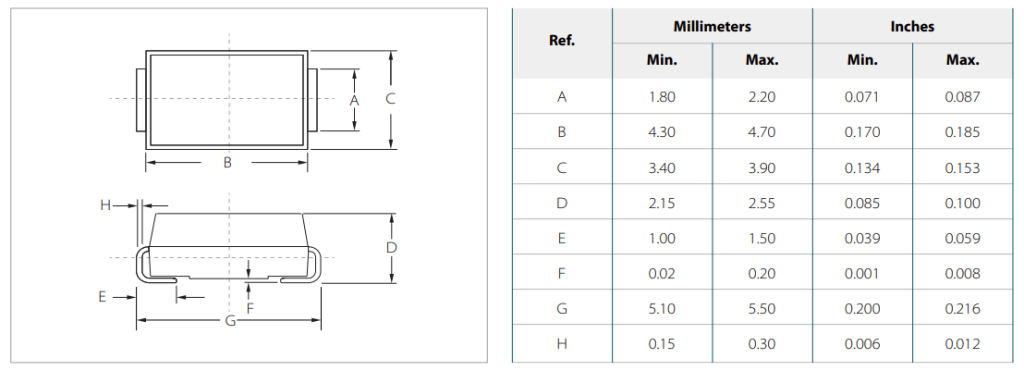

封装尺寸
