一、核心特性与工作原理

1.1 器件本质

P2300SA是一种电压开关型半导体过压保护器件（Thyristor Surge Suppressor），其特性类似于可控硅（晶闸管）的正反馈开关机制。

1.2 工作三阶段

text

正常工作：高阻抗（漏电流<5μA）→ 浪涌触发：击穿导通（ns级）→ 箝位保护：低电压大电流 → 自动复位

1.3 关键参数速览

参数符号典型值工程意义
断态电压V_DRM190V最高工作电压 - 设计基准
击穿电压V_BR240V(min)触发门槛 - 保护灵敏度
峰值电流I_PP100A(8/20μs)浪涌承受能力
箝位电压V_CL3.5V@100A保护效果 - 越低越好
维持电流I_H150mA复位条件 - 关键设计参数
寄生电容C_T~100pF信号影响 - 高速应用关键

二、核心应用领域

2.1 通信网络设备（主力市场）

  • xDSL接入设备：ADSL2+/VDSL2调制解调器、光猫（ONU）、分配点设备
  • 保护位置：分离器前后端、线路驱动接口
  • 浪涌标准：ITU-T K.20/K.21（10/700μs雷击浪涌）

2.2 工业通信接口

2.3 以太网与PoE系统

  • 千兆以太网（1000BASE-T）：利用低电容特性（~100pF）
  • PoE设备：Type 1-4（IEEE 802.3af/at/bt）
  • 典型布局：

text

RJ45 → 变压器 → TSS保护 → PHY芯片
         ↑           ↑
      PoE供电     数据保护

2.4 安防监控系统

  • 同轴视频接口：HD-CVI/TVI/AHD摄像头
  • 控制总线：RS-485云台控制
  • 电源与信号复合接口

2.5 其他敏感信号线路

  • T1/E1、T3/E3电信接口
  • 仪器仪表测量端口
  • 医疗设备通信接口

三、电路设计实战指南

3.1 设计黄金法则

法则1：电压选型准则

text

V_DRM > 1.2 × V_peak_working

其中V_peak_working需考虑：

  • 正常信号峰值
  • 电源波动（±10%）
  • 噪声裕量（20-30%）

对于P2300SA：190V > 1.2 × 158V → 最高工作峰值电压≤158V

法则2：布局布线铁律

text

浪涌路径阻抗最小化原则：
端口 → TSS引脚：距离<15mm，走线宽度≥0.5mm
TSS → 保护地：独立低阻抗路径
避免保护环路包围敏感电路

3.2 典型保护电路拓扑

3.2.1 xDSL线路三级保护方案

text

                         一级泄放      二级限压      三级箝位
电话线入口 → [GDT] → [PTC/电阻] → [P2300SA] → [TVS] → 分离器芯片
                ↓           ↓           ↓         ↓
              PGND        PGND        PGND      AGND
               │           │           │         │
          └─────────通过磁珠/0Ω电阻─────────┘

元件参数参考：

  • GDT：90V或150V直流击穿，5kA浪涌能力
  • PTC/电阻：10-22Ω，1W（帮助TSS复位）
  • TVS：瞬态电压抑制二极管，响应速度最快

解耦元件选择表：

应用场景推荐元件典型值作用
电源端口铁氧体磁珠10-100μH提供感性解耦
信号端口薄膜电阻10-47Ω阻性解耦+限流
高频信号共模扼流圈-差模通，共模阻

3.5 可靠性设计验证清单

设计阶段验证

  • V_DRM > 1.2×最大工作电压（含纹波）
  • 串联阻抗确保I_H < 150mA（复位条件）
  • 保护路径阻抗 < 0.1Ω（估算）
  • 热设计：Pd_max = V_CL × I_surge（瞬态）

测试验证项目

text

1. 功能测试：正常通信不受影响
   - 误码率测试（BERT）
   - 眼图质量（高速接口）

2. 浪涌测试（IEC 61000-4-5）
   - Level 1-4：0.5kV-4kV（电源线）
   - 10/700μs：0.5kV-4kV（通信线）

3. ESD测试（IEC 61000-4-2）
   - Contact: ±4kV, ±8kV
   - Air: ±8kV, ±15kV

4. 长期可靠性
   - 高温高湿（85℃/85%RH）
   - 温度循环（-40℃~+85℃）

四、先进应用技巧

4.1 混合保护方案优化

4.2 失效模式分析（FMEA）

失效模式现象原因预防措施
闩锁持续导通工作电流>I_H增加串联电阻
开路无保护过流烧毁前级加保险丝
参数漂移保护点偏移老化/过应力降额设计
漏电增加信号衰减半导体损伤增加保护余量

4.3 生产与工艺控制

  1. 焊接参数：回流焊峰值温度≤260℃，时间<10s
  2. 清洁要求：避免卤素清洗剂（可能腐蚀）
  3. 存储条件：湿度敏感等级MSL 3（72小时烘烤）

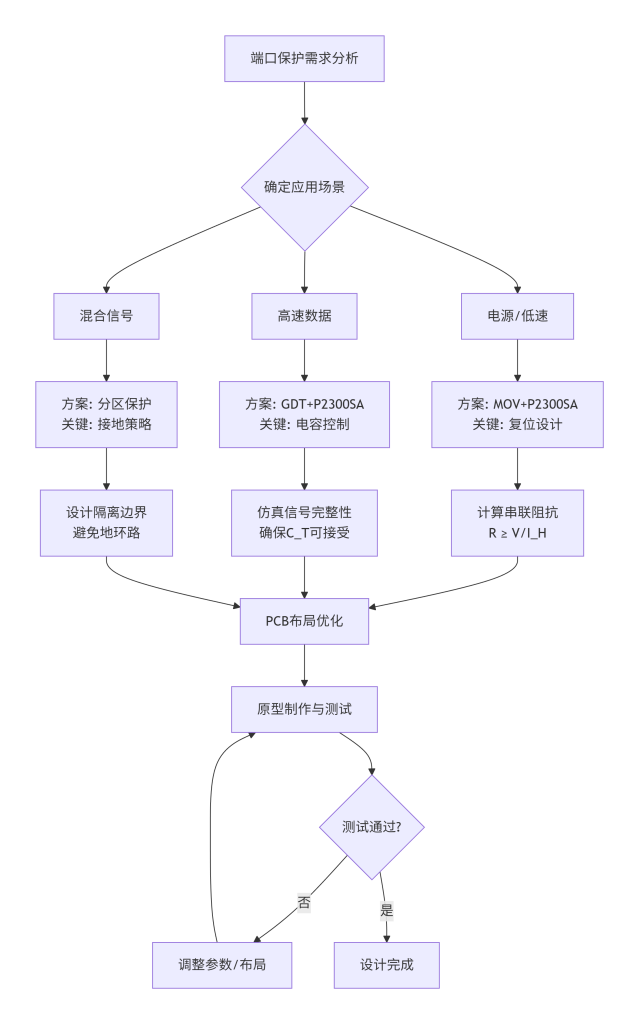

五、总结：设计决策流程图

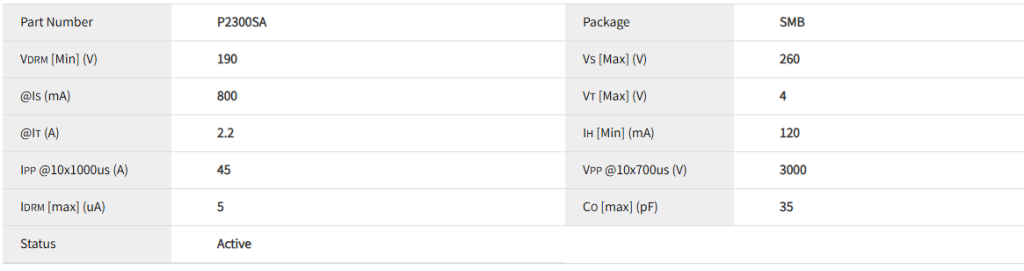

电性参数

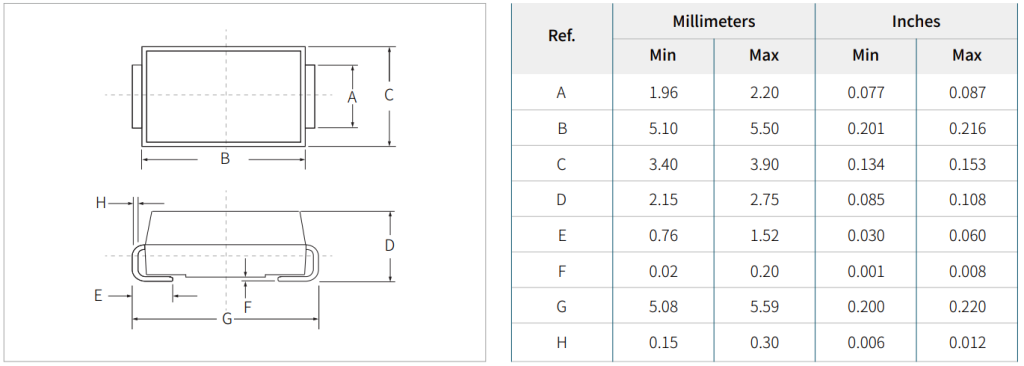

封装尺寸

数据手册

P2300SA 半导体放电管 数据手册下载

供货情况
P2300SA应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p2300sa/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
