P2600SA是一款专为通信和工业设备设计的半导体放电管（TSS）。它的核心优势是ns级响应时间和低至35pF的电容，能有效防护雷击浪涌且几乎不影响高速信号质量。

以下是基于其特性整理的典型应用方案：

📡 通信设备

该领域的线路常暴露于户外，且对数据传输速率要求高，是P2600SA的核心应用场景。

  • 典型接口：xDSL调制解调器（ADSL/VDSL）、T1/E1、以太网、基站信号端口。
  • 保护方案：直接并联在Tip线和Ring线（电话线双绞线）与地之间，用于共模防护。其低电容特性可保证信号完整性。
  • 补充保护：建议在前端串联PTC热敏电阻或F0500T型熔断器用于过流保护，形成完整的过压过流防护方案。

🏭 工业控制

工业现场电磁环境恶劣、干扰大，且多为长距离传输。

  • 典型接口：RS-485/422总线、PLC（可编程逻辑控制器）的I/O模块、工业以太网PHY端。
  • 保护方案：通常将P2600SA直接跨接在差分信号线（A、B线）之间进行差模保护。其50A的浪涌能力足以应对感应雷击和地电位反击。

📹 安防与消费电子

设备小型化趋势要求器件体积小、功耗低。

  • 典型接口：安防摄像头的PoE（以太网供电）端口电源与数据线、音频/视频线路、RS-232串口、笔记本电脑电源适配器输入端口。
  • 保护方案：利用其SMB表贴封装（体积小巧）和5μA的超低漏电流，并联在电源输入端。这能在不增加额外功耗和占用空间的前提下，有效抑制电网浪涌。

⚙️ 核心参数配置

为确保方案有效，电路设计时请重点关注以下参数：

参数典型值对电路设计的直接影响
断态电压（VDRMVDRM​）220V正常工作电压必须低于此值，否则器件会误触发导通。
开关电压（VSVS​）300V此为动作阈值，瞬态电压超过此值器件会迅速导通泄放电流。
峰值脉冲电流（IPPIPP​）50A (10/1000μs波形)代表浪涌吸收能力，需确保实际线路雷击等级在此承载范围内。
电容（COCO​）35pF影响信号传输。适用于xDSL、以太网等高速线路，低于15pF的型号更适合极高频率。
保持电流（IHIH​）120mA故障电流低于此值时器件自动恢复，防止电路“闩锁”。

📋 选型与布局建议

  1. 残压极低：P2600SA是“短路型”保护器件，导通时残压低于10V（@5A），对后端IC的保护非常彻底。
  2. 布局紧贴接口：物理位置上应尽可能靠近需要保护的连接器或端口，以减小引线电感，发挥ns级响应速度的优势。
  3. 考虑升级型号：若工作电压更高或需要更低电容，可关注同系列的P3100SA（更高耐压）或P2600SA-L（低电容版本，典型值12pF）等型号。

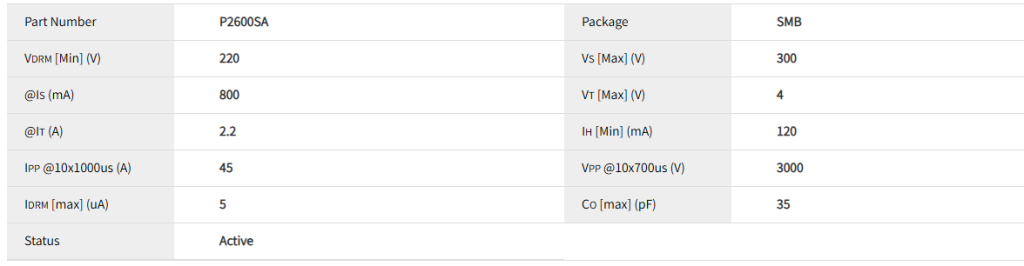

电性参数

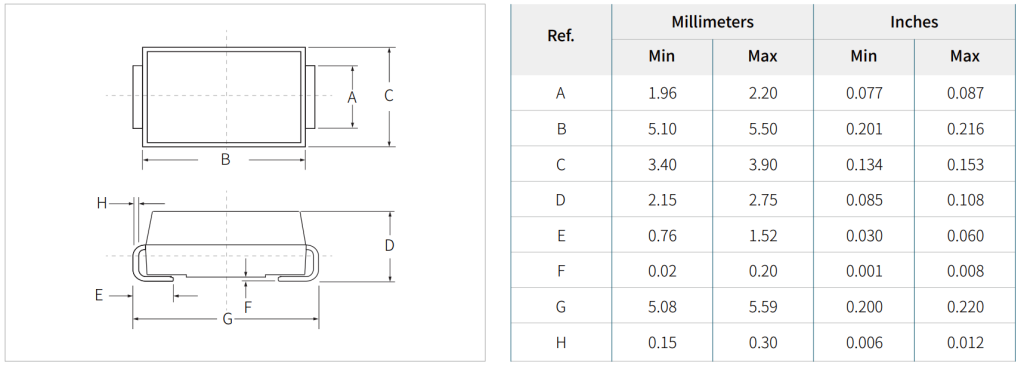

封装尺寸

数据手册

P2600SA 半导体放电管 数据手册下载

供货情况
P2600SA系列产品采用 DO-214(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p2600sa/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
