P2600SC在xDSL调制解调器和用户线路接口卡（Line Cards）中的应用非常典型，主要是用于保护其内部电路（如用户线路接口电路SLIC、编解码器CODEC）免受雷击或电力线感应造成的浪涌过压损害。其设计的关键在于利用它反应速度快和极间电容低的特性，在不影响信号质量的前提下进行电压钳位。
⚙️ 核心工作原理：电压开关型保护
P2600SC是一种双向电压开关型器件。在正常工作时，它处于高阻态（开路），对线路几乎无影响。当线路上出现浪涌过压（如雷击），其电压超过开关电压（VSVS，典型值为300V）时，它会迅速“击穿”导通，形成一个低阻抗回路，将浪涌电流从线路泄放至地线，从而将电压钳制在一个较低的水平，保护后级电路。
💡 典型应用电路设计
在设计xDSL或用户线路接口卡的保护电路时，P2600SC主要采用两种连接方式：金属保护和纵向保护，以抵御不同模式的浪涌。
1. 差模保护电路 (金属保护)
这是最基本的保护方式，主要保护线路中Tip（尖端，通常指信号正极）和Ring（环极，通常指信号负极）这两根线之间的过压，也就是“线对线”的保护。
- 连接方式：将P2600SC直接跨接在Tip线和Ring线之间。
- 工作原理：当Tip和Ring之间出现过高电压差时，P2600SC导通，将电压差钳制在安全范围内。

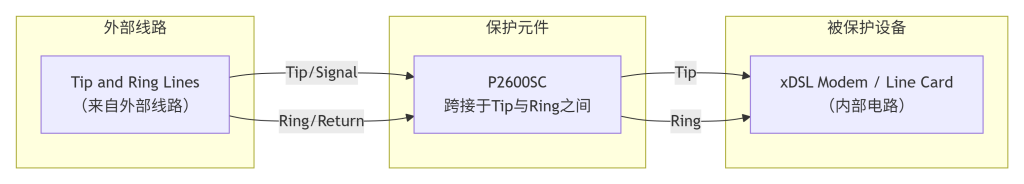

- 设计图示：此图展示了最简单的“线对线”保护方式，即直接将P2600SC并联在信号线两端。
2. 共模/纵向保护电路
除了线间保护，更完善的电路还需考虑每一根线对地（GND）的过压保护，这被称为“纵向保护”。它可以抵御雷击或地电位升高时，线对地产生的巨大电压差。
- 连接方式：使用两个P2600SC（或一个双芯片封装的器件），分别连接在Tip和地线之间以及Ring和地线之间。
- 工作原理：当任意一根线对地的电压过高时，相应的P2600SC会导通，将过电压泄放到大地。

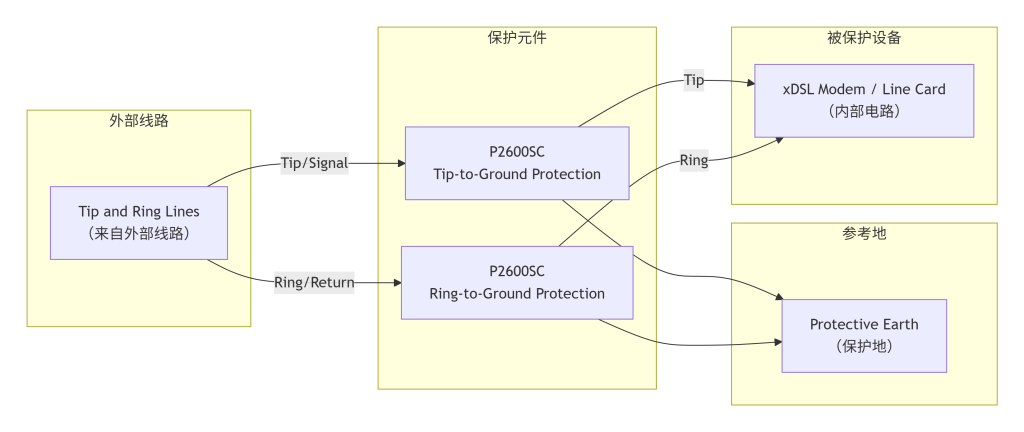

- 设计图示：此图展示了更全面的“线对地”保护方式，使用两个器件分别将Tip和Ring钳位到地。
在实际应用中，为了达到最佳的防护效果，通常会将上述两种保护方式结合，即在Tip-Ring之间和Tip-GND、Ring-GND之间都放置P2600SC，构成一个更严密的保护网络。
📝 关键设计考量
- 关态电压（VDRMVDRM）：P2600SC的VDRMVDRM为220V。这意味着在正常工作电压低于220V时，它不会误动作，保持高阻态。这个参数需要与xDSL线路的正常工作电压匹配。
- 开关电压（VSVS）：典型值为300V。这是触发保护的阈值，设计时需确保后级电路能承受此瞬间电压。
- 极间电容（COCO）：P2600SC的电容典型值在30pF到80pF之间。对于xDSL这类高频信号，这个低电容特性至关重要，因为它能最大限度地减少信号衰减和失真，保证通信质量。
- 浪涌能力：作为“SC”后缀的型号，它能承受高达500A（2/10µs波形）或400A（8/20µs波形）的冲击电流，足以满足GR1089、ITU K.20/K.21等国际标准的浪涌测试要求。
💎 总结与建议
总的来说，在xDSL和用户线路接口卡的设计中，将P2600SC正确地跨接在Tip-Ring线间（差模保护）以及每根线与地之间（共模保护），并配合线路中的限流器件（如PTC热敏电阻或保险电阻），就能构建一个满足国际电信标准、高效可靠的防护电路。

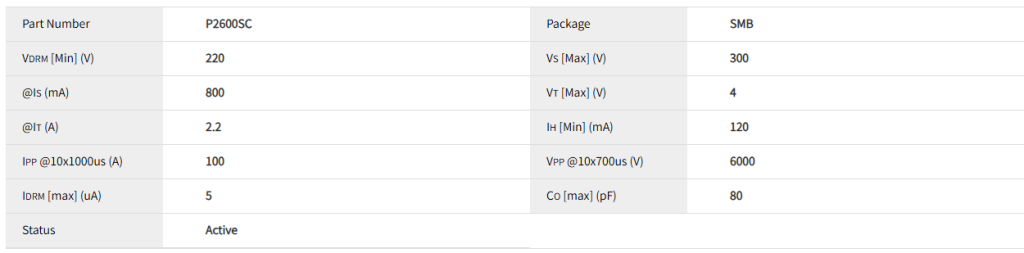

电性参数

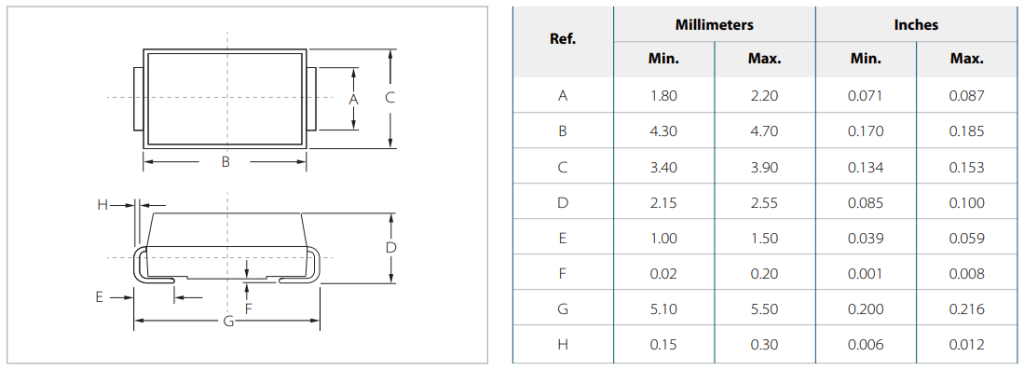

封装尺寸
数据手册
供货情况
P2600SC系列产品采用SMB(DO-214AA)封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p2600sc/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
