一、P3100SB 器件关键特性回顾

在讨论应用前，先明确其核心参数（基于典型数据手册）：

  • 器件类型： 电压钳位型、负阻特性、双向可控硅结构的浪涌保护器件。
  • 断态电压（VDRM）： 约 100V。这是器件在不导通的条件下能承受的最大持续电压。选择时，需略高于被保护线路的正常工作电压。
  • 击穿电压（VBO）： 略高于 VDRM，是器件开始击穿导通的电压点。
  • 钳位电压（VCL）： 在承受额定浪涌电流时，器件两端的最大电压。这是关键参数，P3100SB的VCL通常在几伏到一百多伏（具体看浪涌电流大小），远低于其VBO，能有效将过压限制在安全水平。
  • 峰值脉冲电流（IPP）： 例如 100A（8/20µs波形）。表示它能一次性处理的最大浪涌能量。
  • 特点： 响应速度快（纳秒级），无寿命衰减（与MOV相比），漏电流小，但通流能力相对气体放电管较弱，一次性承受能量有限。

二、典型电路设计要点

P3100SB通常作为次级保护或精细保护使用，设计时需遵循以下原则：

  1. 基本连接方式：
    • 并联在信号线或电源线对地之间。正常工作时呈高阻态，不影响电路；过压时迅速转为低阻态，将电流泄放到地。
  2. 前端需串联阻抗（至关重要）：
    • 目的： 限制流入TSS的电流，使其在浪涌过后能可靠地“关断”，恢复高阻状态。同时，也与前级保护器件（如GDT）配合实现能量协调。
    • 典型元件： 电阻、电感、PPTC（自恢复保险丝）或保险丝。
    • 计算： 根据浪涌源电压和TSS的钳位电压，计算所需的最小串联电阻值 Rmin≈(Vsurge−Vcl)/IppRmin​≈(Vsurge​−Vcl​)/Ipp​。实际取值应大于此值以确保关断。
  3. 多级保护电路中的位置：
    • 在完整的浪涌防护电路中，P3100SB通常位于最靠近被保护芯片的一级。
    • 经典三级架构示例：
      • 第一级（粗保护）： 气体放电管（GDT），安装在入口，泄放大部分雷击能量，将千伏级电压限制到几百伏。
      • 第二级（中级保护）： MOV或TVS，进一步将电压钳位到更低水平（如150V-200V）。
      • 第三级（精细保护）： P3100SB，利用其精确的钳位特性（例如最终将电压钳位在几十伏），保护后端IC的I/O口或电源引脚。级间通常用退耦电感或电阻隔离。
  4. 布局与接地：
    • 连接走线应尽可能短、粗、直，以减小寄生电感，保证快速响应和有效泄放。
    • 接地质量至关重要，必须采用低阻抗接地。

三、主要应用领域

凭借其100V断态电压、快速响应、精确钳位的特性，P3100SB非常适合以下领域：

  1. 通信线路保护：
    • xDSL调制解调器： 保护分离器后的线路驱动器和接收芯片，抵御来自电话线的感应雷击。
    • 以太网设备（PoE）： 保护10/100/1000BASE-T接口的PHY芯片，尤其是用于供电设备（PSE）和受电设备（PD）的电源和数据线复合保护。
    • T1/E1、RS-422/485接口： 保护长距离数据传输端口，这些线路易受感应雷和电快速脉冲群干扰。
  2. 工业控制与自动化：
    • 现场总线： 如Profibus、CAN、DeviceNet等，保护总线收发器免受现场复杂电磁环境引起的过压冲击。
    • 传感器变送器接口： 4-20mA电流环、模拟量输入/输出模块的保护。
    • PLC的I/O模块： 保护数字量输入/输出通道。
  3. 消费电子与安防：
    • 安防监控： 保护同轴电缆视频传输（如CCTV摄像机）或网络摄像机的信号线，防止因雷击或电源窜扰导致的主机或摄像机损坏。
    • 智能家居总线： 如KNX、BACnet等控制总线的浪涌保护。
  4. 电源端口次级保护：
    • 在低功率AC/DC或DC/DC电源的次级输出端，作为TVS的补充或替代，提供更精准的过压保护，防止负载端的异常导致电源损坏。
  5. 汽车电子：
    • 保护低速网络总线（如LIN总线）或传感器接口，抵御负载突降等抛负载脉冲。

四、选型与应用注意事项

  1. 电压匹配： 确保 VDRM > 线路最大正常工作电压（含裕量）。例如，对于48V PoE线路，选择P3100SB（100V）是合适的。
  2. 能量协调： 单独使用P3100SB处理大能量浪涌（如直接雷击感应）风险高，易损坏。必须与GDT、MOV、保险丝等组成分级保护电路。
  3. 失效模式： TSS失效后通常呈短路状态。设计中需考虑此失效模式，防止引起火灾或系统持续断电，常串联PPTC或保险丝进行热脱扣。
  4. 频率考虑： 对于高频信号线（如百兆以上以太网），保护器件的寄生电容会影响信号完整性。TSS的电容相对较低（P3100SB通常在几十到一百pF级），但设计时仍需评估。

总结

P3100SB半导体放电管是一款适用于低压直流电源线和中低速信号线路的精密浪涌防护器件。其核心价值在于快速、精准的电压钳位。在电路设计中，它扮演着“最后一道防线”的角色，常与通流能力更大的GDT或MOV配合使用，通过串联阻抗实现可靠关断。主要应用于对可靠性要求高的通信、工业控制、安防及汽车电子等领域，保护核心芯片免受瞬态过电压损坏。

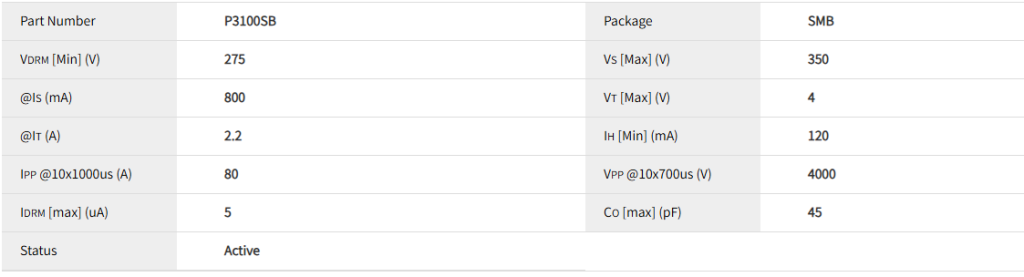

电性参数

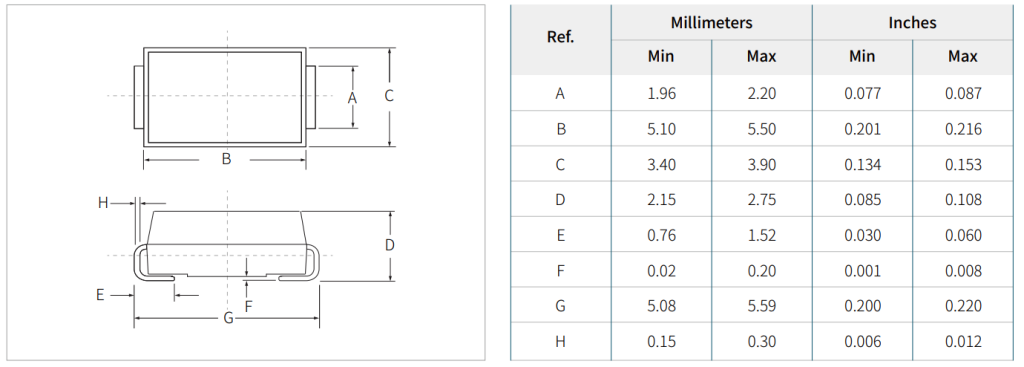

封装尺寸

数据手册

P3100SB 半导体放电管 数据手册下载

供货情况
P3100SB应用领域电路设计及数据手册系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p3100sb/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
