P3100SC 是一种半导体放电管（TSS，Thyristor Surge Suppressor），主要用于电路中的瞬态电压抑制（如浪涌保护）。其典型应用领域和电路设计要点如下：

一、应用领域

  1. 通信设备
    • 保护RS-485、RS-232、以太网等接口免受雷击或静电放电（ESD）损坏。
    • 用于电话线（POTS）、xDSL调制解调器等。
  2. 工业控制系统
    • 保护PLC、传感器、4-20mA信号线等免受电源浪涌或感应雷击影响。
  3. 消费电子
    • 电源端口（如AC/DC输入）、HDMI/USB接口的ESD防护。
  4. 汽车电子
    • 保护CAN总线、LIN总线等车载网络免受瞬态过电压干扰。
  5. 电源系统
    • 辅助MOV或TVS二极管，提供次级保护，吸收开关浪涌或负载突降（Load Dump）能量。

二、电路设计要点

1. 典型连接方式

  • 并联在信号线或电源线：
    • P3100SC直接跨接在被保护线路（如信号线对GND或电源对GND），在电压超过其击穿电压（V₅）时迅速导通，钳位电压。
    • 示例电路：Signal Line ────┬─────── To IC │ P3100SC (阴极对GND) │ GND

2. 关键参数设计

  • 击穿电压（V₅）：
    • P3100SC的V₅需高于电路正常工作电压（如24V系统需选V₅ ≥ 30V）。
  • 峰值脉冲电流（Ipp）：
    • 根据预期浪涌电流（如雷击8/20μs波形）选择合适型号，确保Ipp足够。
  • 电容（C）：
    • 高频信号线需注意P3100SC的结电容（通常几pF至几十pF），避免信号失真。

3. 配合其他保护器件

  • 与TVS二极管串联：
    • TVS用于快速响应纳秒级ESD，P3100SC处理能量更大的浪涌，形成多级保护。
  • 与MOV并联：
    • MOV吸收高能量浪涌，P3100SC作为后备保护，防止MOV失效后电路损坏。

4. 布局注意事项

  • 短路径原则：
    • P3100SC的引脚应尽量靠近被保护端口，走线短而粗，降低寄生电感。
  • 接地质量：
    • 确保低阻抗接地，避免保护器件导通时因地线反弹导致二次干扰。

5. 失效模式考虑

  • 短路失效：
    • P3100SC失效后通常呈短路状态，需在前端设计保险丝或限流电阻，防止系统持续短路。

三、典型应用电路示例

RS-485接口保护电路

RS-485 A ────┬──── P3100SC ──── GND
             │
             ├──── TVS二极管 ─── GND
             │
             └──── 电阻/保险丝 ─── To MCU
RS-485 B ────（对称相同设计）
  • 作用：P3100SC应对雷击浪涌，TVS处理ESD，电阻限流。

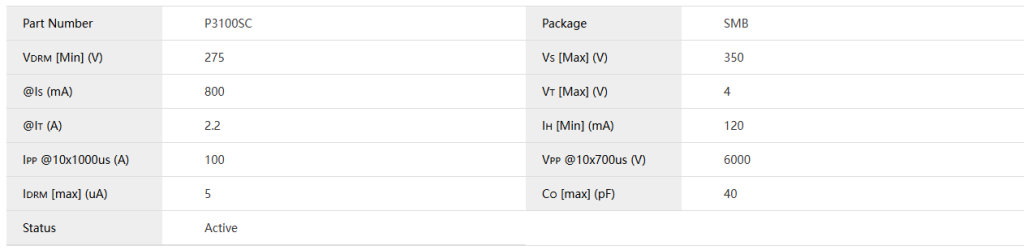

电性参数

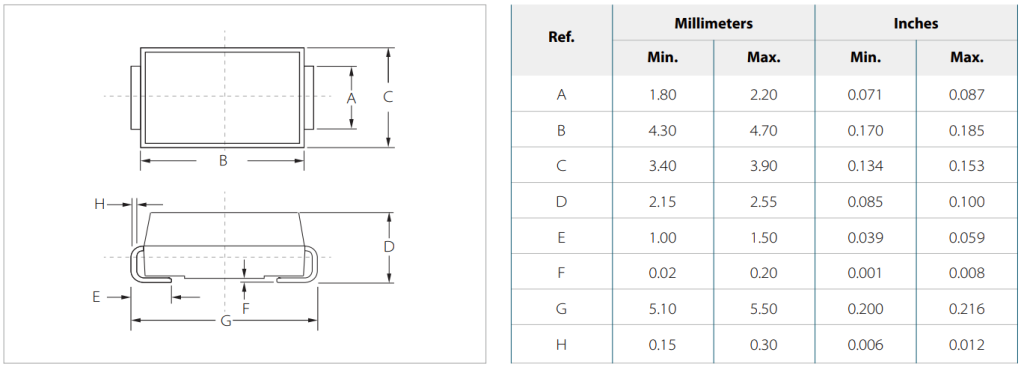

封装尺寸

数据手册

P3100SC 半导体放电管 数据手册下载

供货情况
P3100SC系列产品采用SMB封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p3100sc/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
