P4200SA瞬态抑制二极管半导体放电管应用领域电路设计

P4200SA 作为一款 半导体放电管（TSS，Thyristor Surge Suppressor），主要用于 瞬态电压抑制（TVS） 和 过压保护 电路设计，适用于防雷击、抗静电（ESD）及浪涌防护等场景。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

（1）通信设备端口保护

• 应用场景：
  • 以太网（RJ45）、电话线（POTS）、RS485/RS232等通信接口的浪涌防护。
  • 基站天线、光模块等射频端口的雷击防护。
• 典型标准：
  • ITU-T K.20/K.21（电信设备防雷）、IEC 61000-4-5（浪涌抗扰度）。

（2）工业控制与电源保护

• 应用场景：
  • PLC输入/输出（I/O）端口、传感器信号线保护。
  • AC/DC电源输入端的浪涌吸收（配合压敏电阻MOV使用）。
• 典型标准：
  • IEC 61000-4-4（EFT）、IEC 61000-4-2（ESD）。

（3）消费电子与安防设备

• 应用场景：
  • 摄像头（PoE供电保护）、智能家居（如门禁系统）。
  • USB、HDMI等接口的ESD防护（需低电容设计）。

2. 典型电路设计

（1）基本保护电路（单线防护）

plaintext

           P4200SA
Signal Line ───┤阳极├───┤阴极├─── GND
               └───┘

• 说明：
  • 当瞬态电压超过P4200SA的 击穿电压（V_BRM） 时，迅速导通泄放浪涌电流。
  • 适用于低速信号线（如RS485、电话线）。

（2）差分线保护（如以太网）

plaintext

               P4200SA
TX+ ────┬────┤阳极├───┤阴极├─── GND
        │    └───┘
TX- ────┘

• 关键参数：
  • 低电容（通常<1pF），避免影响高速信号（如千兆以太网）。
  • 响应时间（<1ns）确保快速钳位。

（3）电源线保护（配合MOV）

plaintext

AC/DC Input ────┬─── MOV ──── GND
                │
                └── P4200SA ─── GND

• 分工：
  • MOV吸收高能量浪涌（如雷击），P4200SA处理残压和快速脉冲（如EFT）。
• 选型注意：
  • P4200SA的 通流能力（Ipp） 需与MOV匹配（如100A/8/20μs）。

3. 关键设计要点

（1）参数选型

（2）PCB布局建议

• 短路径原则：保护器件（P4200SA）尽量靠近被保护端口。
• 地线设计：使用低阻抗接地平面，避免“地弹”效应。
• 隔离措施：敏感电路与保护电路之间预留爬电距离（如2.5mm/kV）。

（3）失效模式防护

• 后备保护：串联自恢复保险丝（PPTC）防止P4200SA短路后持续过流。
• 冗余设计：多级防护（如TVS+P4200SA+GDT）应对极端浪涌。

4. 测试与验证

• 浪涌测试：使用组合波发生器（1.2/50μs电压波 + 8/20μs电流波）。
• ESD测试：接触放电±8kV（IEC 61000-4-2）。
• 长期可靠性：高温高湿环境（如85°C/85% RH）下验证老化特性。

5. 替代方案对比

总结

P4200SA 适用于 中高压、高浪涌 场景，设计时需重点关注 击穿电压、通流能力及布局优化。在复杂环境中，建议采用 多级防护架构 提升可靠性。如需具体电路仿真或参数计算，可进一步提供需求细节！

电性参数

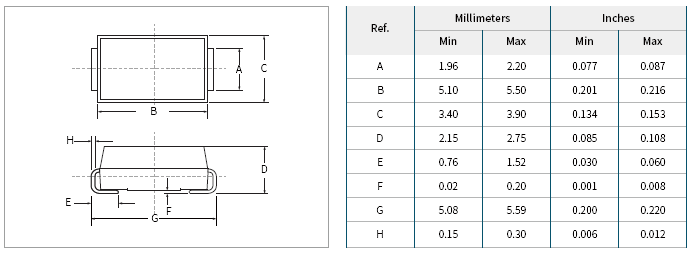

封装尺寸

数据手册

供货情况
P4200SA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p4200sa/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
