一、器件基本特性

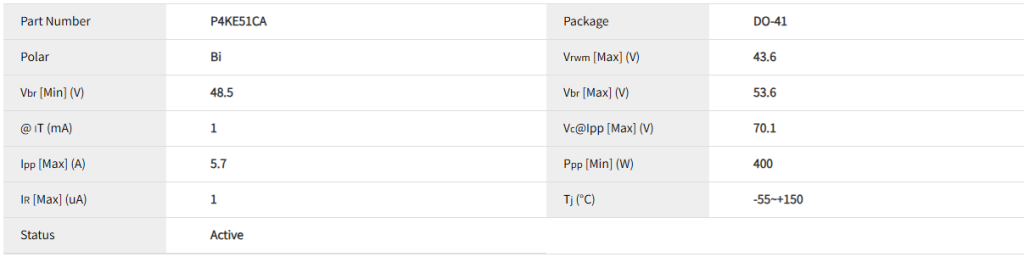

P4KE51CA 是一款 双向、峰值功率 400W（10/1000μs波形） 的瞬态抑制二极管，主要电参数如下：

  • 反向工作电压 VRWM=43.6VVRWM​=43.6V
  • 击穿电压范围 VBRVBR​：48.5V ~ 53.6V（测试电流 1mA）
  • 最大钳位电压 VC=70.1VVC​=70.1V（测试电流 IPP=5.7AIPP​=5.7A）
  • 响应时间：亚纳秒级（<1ns）
  • 结电容典型值：250pF

双向结构 意味着无需区分正负极，适用于交流信号或可能出现正负电压冲击的直流线路。

二、典型应用领域

1. 中低压直流电源输入保护

  • 适用电压等级：36V / 48V 直流母线（如工业控制柜、基站电源、LED驱动）
  • 防护对象：电源热插拔、感性负载关断、适配器输出异常导致的短时浪涌

2. 低速通信接口保护

  • 典型接口：RS-485、CAN、DI（数字输入）、POTS（电话线）
  • 原因：结电容 250pF 对低速（<1MHz）信号影响可忽略，但对高速信号（如千兆以太网）不适用

3. 开关管与感性负载保护

  • 应用场景：MOSFET、IGBT、继电器线圈、小型变压器初级
  • 作用：限制关断时产生的反向感应电动势，避免开关管过压击穿

4. 消费电子与安防设备

  • 典型产品：安防摄像头电源接口、智能电表电源输入、小功率适配器输出级

三、电路设计方案（按场景分）

方案一：直流电源输入端保护（最基本、最常用）

适用场景：
48V 工业电源入口，防止浪涌或短暂过压损坏后级 DC-DC。

电路结构：

text

Vin+ ──┬── 保险丝 ──┬── TVS ──┬── 后级电路
       │            │        │
       └── 防反接    └────────┴── GND

具体做法：

  1. P4KE51CA 直接并联在电源正负极之间
  2. 位置要求：放在保险丝之后、输入滤波电容之前
  3. 与自恢复保险丝配合：TVS 负责钳位浪涌，保险丝负责切断长时间过流

✅ 优势：不干扰正常工作电压（43.6V），动作后钳位到 70.1V，典型电源 MOS 管可承受

方案二：RS-485 接口共模保护

适用场景：
工业现场 RS-485 总线，易受共模雷击或地电位差影响。

电路结构（每路信号单独对地保护）：

text

485_A ── 电阻 ──┬── TVS(A-GND)
485_B ── 电阻 ──┼── TVS(B-GND)
               │
GND ───────────┴──── 大地

设计要点：

  • 每个 TVS 从信号线 对地连接
  • 建议在 TVS 前串联 10Ω ~ 22Ω PTC，应对持续过压
  • 不推荐在 A-B 之间跨接该型号（除非差模能量较小）

⚠️ 注意：250pF 结电容对 115.2kbps 及以下速率影响很小，对更高速率需评估。

方案三：MOSFET 漏极保护（感性负载关断）

适用场景：
电机驱动、反激电源初级、电磁阀驱动。

电路结构：

text

Vbus ── 负载（电感） ──┬── D(MOSFET)
                      │
                      TVS
                      │
                    S(MOSFET) ── GND

说明：

  • P4KE51CA 并接在 D-S 两端
  • 关断瞬间漏极尖峰超过 51V → TVS 导通 → 能量被限制在 70.1V 以内
  • 防止 MOSFET 进入击穿区

✅ 相比 RCD 吸收：体积小、响应快，但无法吸收重复高频大能量，适用于偶发性关断尖峰

四、PCB 布局要点（直接影响保护效果）

P4KE51CA 是 纳秒级器件，PCB 布局不当会导致等效电感增加，削弱钳位能力。

必须遵守以下规则：

  1. TVS 到被保护引脚的距离 ≤ 1cm
    • 长走线 = 寄生电感 → 响应延迟 → 后级器件先损坏
  2. TVS 地引脚直接接低阻抗地平面
    • 禁止通过细线或过孔绕行
    • 优先放置在表层、紧邻过孔下地
  3. 电源保护时，TVS 前不宜串大电感
    • 大电感会阻碍浪涌电流快速进入 TVS
  4. 多个 TVS 共用接地点时
    • 尽量采用星形接地或独立过孔到主地

五、选型对照与限制说明（实用参考）

场景是否适用原因 / 限制
24V 直流系统✅ 适合电压余量大，不影响系统
48V 直流系统✅ 最适合正好处于工作电压上限附近
60V 直流系统❌ 不行48.5V击穿，正常工作时就会导通
高速总线（>10MHz）❌ 不行250pF 电容过大
交流 220V 输入端❌ 严格禁止耐压和功率均不足
雷击等级较高的户外设备⚠️ 不够400W 功率偏低，需叠加气体放电管

电性参数

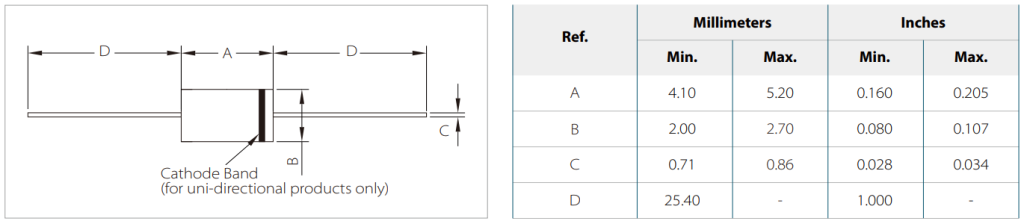

封装尺寸

数据手册

P4KE51CA 瞬态抑制二极管 数据手册下载
