P4SMA24CA 是一款单向瞬态电压抑制二极管（TVS二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的破坏。以下是其应用领域和电路设计的关键点：

1. 主要应用领域

  • 通信设备：保护以太网端口、RS-232/485接口、电话线等免受雷击或静电放电（ESD）损坏。
  • 工业控制系统：PLC、传感器、I/O模块的过压保护。
  • 消费电子：USB、HDMI、音频接口的ESD防护。
  • 汽车电子：CAN总线、LIN总线、电源线的瞬态抑制。
  • 电源管理：DC-DC转换器、AC-DC电源输入端的浪涌保护。

2. 关键参数

  • 工作电压：24V（反向截止电压）。
  • 击穿电压：26.7V（最小值）。
  • 峰值脉冲电流：43.6A（8/20μs波形）。
  • 钳位电压：38.9V（在IPP时）。
  • 封装：SMA/DO-214AC（表面贴装，紧凑设计）。

3. 典型电路设计

（1）电源线保护

plaintext

[电源输入] ----+----[P4SMA24CA]---- GND
               |
          [负载电路]
  • 作用：当电源线上出现超过24V的瞬态电压时，TVS二极管迅速导通，将电压钳位在安全范围（如38.9V），保护后端电路。

（2）信号线保护（如USB）

plaintext

[信号线] ----[P4SMA24CA]---- GND
          （并联到地）
  • 作用：抑制ESD或感应浪涌，防止信号线电压超过TVS的钳位值。

（3）多路保护（如RS-485）

plaintext

A线 ----[P4SMA24CA]---- GND
B线 ----[P4SMA24CA]---- GND
  • 注意：需在差分信号的两线上分别安装TVS二极管。

4. 设计注意事项

  • 布局：TVS应尽量靠近被保护端口（如连接器），缩短走线以减少寄生电感。
  • 接地：低阻抗接地路径至关重要，建议使用宽铜箔或单独接地层。
  • 功率选择：对于高频或大能量浪涌（如雷击），需确保TVS的峰值脉冲功率（如400W）满足需求。
  • 配合其他器件：
    • 与保险丝、电感配合实现分级保护。
    • 与稳压二极管（Zener）组合用于精确电压钳位。

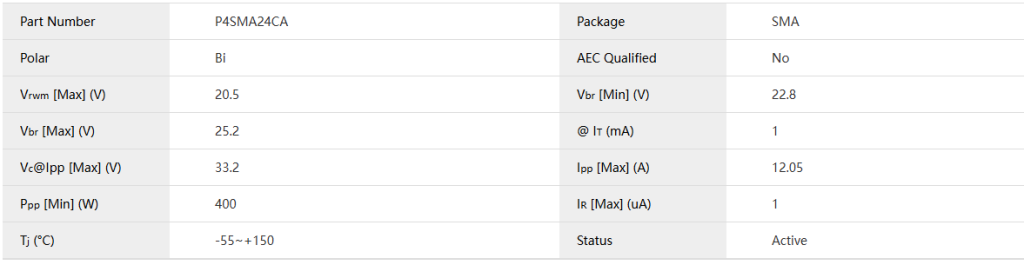

电性参数

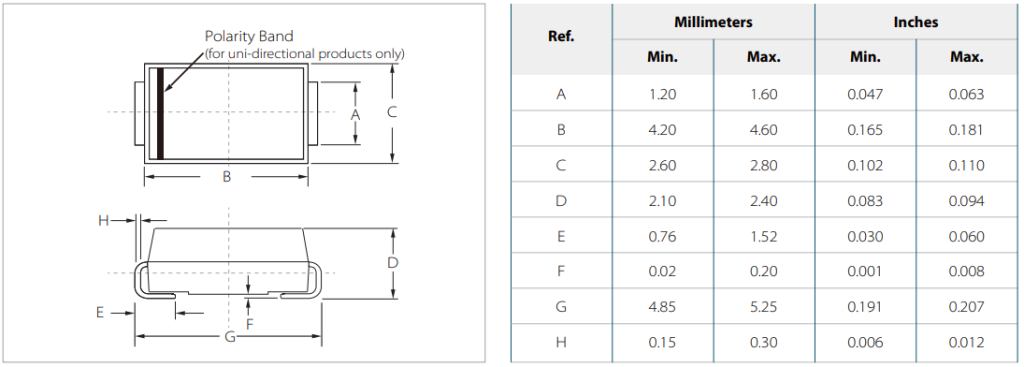

封装尺寸

数据手册

P4SMA24CA 瞬态抑制二极管 数据手册下载

供货情况
P4SMA24CA系列产品采用 DO-214AC(SMA) 封装，每卷1,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/p4sma24ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。

关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
