P6KE12CA 是一种 P6KE 系列、双向、额定反向关断电压 12V 的瞬态抑制二极管，广泛应用于各种电子电路中，用于抑制瞬态过电压，保护后级精密器件。其核心应用是钳制电压，将瞬态高压尖峰限制在一个安全的水平。

一、 关键参数与选型要点

  • 工作电压： 12V。适用于保护工作电压 ≤12V 的电路节点。典型应用包括 5V、12V 逻辑或模拟电路。
  • 钳位电压： 在承受额定的脉冲电流（如标准 8/20µs 浪涌波形）时，其两端的电压峰值。P6KE12CA 的钳位电压通常在 20V 左右，这决定了它能将过压限制在多少伏以内，必须低于被保护器件的最大耐受电压。
  • 极性： CA 表示双向。可抑制正、负两个方向的瞬态过压，常用于交流线路或对正负电压都敏感的信号线保护。
  • 峰值脉冲功率： 600W（标准 8/20µs 波形下）。
  • 寄生电容： 通常较低（< 100pF），适合保护中低速数据/信号线路。

二、 典型应用领域与电路设计方案

TVS 二极管的应用核心是并联在被保护电路的两端。布局时，PCB 走线应尽可能短、粗、直，以减少引线电感，确保快速响应。

1. 直流电源线保护

最常见应用，保护由电源线耦合进来的浪涌（如 EFT、雷击感应浪涌）。

  • 单路保护： 将 P6KE12CA 直接并联在电源正（VCC）与地（GND）之间。双向 TVS 可应对正负浪涌。
  • 多级保护： 对于严酷环境（如户外设备），可采用“粗保护 + 细保护”的级联方案。
    • 前级： 使用通流量更大、反应稍慢的器件（如气体放电管、压敏电阻）承受大部分能量。
    • 后级： 用 P6KE12CA 做精细钳位，将电压最终限制在安全值。
    • 中间： 常用小电阻、电感或自恢复保险丝进行退耦和限流。

【示例电路：12V 直流输入端口保护】

Vin o-----|>|---/\/\/----o VCC_to_Sys
         (保险丝)  (磁珠/小电感)
               |          |
              +++        +++
           (TVS P6KE12CA) (瓷片电容 0.1µF)
               |          |
GND o----------+----------+----------o GND
  • FUSE： 自恢复或一次性保险丝，防止持续过流。
  • L/磁珠： 小电感或磁珠，与 TVS 和电容构成 π 型滤波，增强高频噪声和瞬态抑制。
  • C： 退耦电容，提供局部电荷库，吸收高频干扰。
  • TVS： P6KE12CA​ 并联在 VCC 与 GND 间，吸收高压尖峰。

2. 信号/数据线保护

保护 RS-232、RS-485、CAN、低速数字 I/O 等接口，防止静电放电（ESD）和感应浪涌。

  • 对地保护： 将 P6KE12CA 并联在信号线与信号地（或机壳地）之间。需注意：信号地的噪声水平，避免通过 TVS 将噪声耦合进信号地。
  • 差分线间保护： 对于差分对（如 CAN_H/CAN_L），可在每线对地加 TVS。更优方案是使用专为差分线设计的双向 TVS 阵列，它在线间和线对地都集成了保护单元，匹配性好，对称性高。

【示例电路：RS-485 端口保护】

CAN_H o----|<-----|------/\/\/----o To_Transceiver
               (TVS)   (小电阻，如22Ω)
                 | P6KE12CA (A to GND)
                 |
                GND
                 |
               (TVS)   (小电阻，如22Ω)
                 | P6KE12CA (B to GND)
CAN_L o----|<-----|------/\/\/----o To_Transceiver
  • 小电阻： 隔离 TVS 动作时的大电流对收发器引脚的影响，也参与限流。
  • 布局关键： TVS 必须紧靠连接器端口放置，先于信号进入板内电路。

3. 感性负载瞬变抑制

保护驱动继电器、电机、电磁阀的开关管（MOSFET/晶体管）免受反电动势冲击。

  • 保护开关管： 将 P6KE12CA 直接并联在开关管的漏极-源极（D-S）或集电极-发射极（C-E）之间，吸收关断时负载产生的电压尖峰。

【示例电路：MOSFET 驱动感性负载】

V_drive
           |
           o
           |
        (MOSFET)
           | D
           |\
           | \
           |  \
Load o-----+   \
           |    |
          +++  +++
      (TVS P6KE12CA) (可选续流二极管)
           |    |
GND o------+----+-----o GND
  • TVS： 快速钳位高压尖峰，保护 MOSFET 的 D-S 极不被击穿。
  • 续流二极管： 为负载电流提供持续通路，与 TVS 协同工作，TVS 处理快速尖峰，二极管处理稳态续流。

三、 设计注意事项

  1. 电压匹配： 确保 P6KE12CA 的 12V 工作电压高于被保护线路的最高正常持续工作电压（含纹波），并留有一定裕量（如 10-20%）。
  2. 钳位电压核查： 确认 P6KE12CA 在可能的最大浪涌电流下的钳位电压（查数据表曲线）低于被保护芯片或器件的最大耐受电压（如 IC 的 VCC 绝对最大额定值）。
  3. 能量估算： 根据可能面临的浪涌测试标准（如 IEC 61000-4-5）估算瞬态能量，确保 P6KE12CA 的 600W 峰值脉冲功率足够。不足时需前级分担或选择更大功率的 TVS。
  4. PCB 布局： 这是成功的关键。TVS 的接地引脚必须通过极短、极宽的走线连接到低阻抗的参考地平面（最好是保护地或机壳地），形成最小环路面积，以降低寄生电感，确保最快响应。
  5. 双向特性： P6KE12CA 是双向的，在直流电路中，其正负对称的特性可以简化设计。但对于明确极性且只需单向保护的场景，可考虑选用单向 TVS（如 P6KE12A），其反向漏电流可能更小。

总结： P6KE12CA 是一款通用性强的双向 TVS 二极管，其电路设计方案的核心是并联钳位，重点是正确选型（电压、功率）和优秀布局（路径短、环路小）。广泛应用于 12V 及以下电源端口、中低速信号接口以及感性负载的瞬态过压保护。

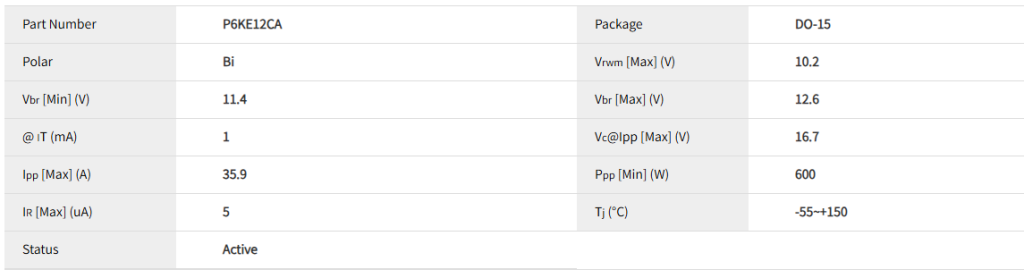

电性参数

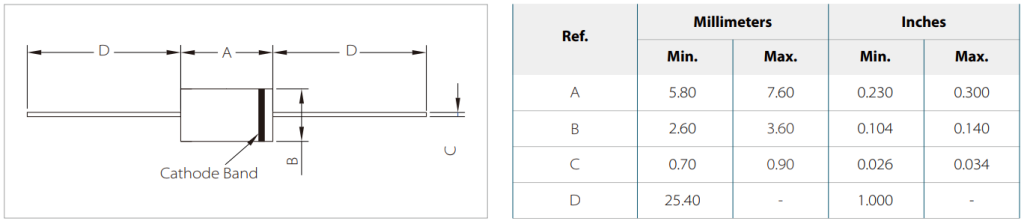

封装尺寸

数据手册

P6KE12CA 瞬态抑制二极管 数据手册下载

供货情况
P6KE12CA系列产品采用 DO-214AC（SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/p6ke12ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
