一、器件概述
P6KE39CA是一款双向瞬态电压抑制二极管（TVS），采用DO-15封装，额定峰值脉冲功率为600W（10/1000μs波形）。该器件具有响应时间快（亚纳秒级）、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制等优点。
其“CA”后缀表示双向极性，适用于交流信号线路和需要双向保护的场合。
二、关键电气参数
三、选型原则
TVS二极管的选型需遵循以下核心原则：
- VRWM（断态电压）≥ 电路正常工作电压：确保在正常工作时TVS不导通，不影响电路运行。
- VBR（击穿电压）＞ 电路工作电压 ×（1.2~1.4倍） ：为正常工作留出足够的电压裕量。
- VC（箝位电压）＜ 被保护器件的最大耐受电压：确保浪涌来临时后端器件不被损坏。
- 峰值脉冲功率PPP ≥ 预期浪涌能量：根据实际浪涌等级选择合适的功率等级。
P6KE39CA的VRWM为33.3V，适用于24V直流电源系统（如汽车电子24V电源轨）以及信号电压低于33V的通信接口保护。
四、典型应用电路设计方案
4.1 直流电源输入保护电路
应用场景：24V直流电源输入端口保护（工业控制设备、通信设备电源）
┌─────────────────────────────────────┐
│ │
Vin ───┤───┬─────────────────────────────────┤─── Vout
(24V) │ │ │
│ │ │
│ ┌┴┐ │
│ │ │ P6KE39CA │
│ │ │ (双向) │
│ └┬┘ │
│ │ │
│ ┌┴┐ 可选：与TVS并联使用 │
│ │ │ 陶瓷电容 0.1μF │
│ └┬┘ │
│ │ │
└───┴─────────────────────────────────┘
GND
设计要点：
- P6KE39CA跨接在电源正极与地之间，方向任意（双向器件无极性要求）
- TVS应尽量靠近电源输入连接器或电源入口处放置
- 建议在TVS旁并联一只0.1μF陶瓷电容，用于高频噪声滤波
- 输入端可串联一只PTC自恢复保险丝或绕线电阻（几欧姆），限制浪涌电流
保护原理：当电源线上出现超过37.1V的瞬态过压时，P6KE39CA迅速导通，将电压箝位在53.9V以下，将浪涌电流泄放到地，保护后端的DC-DC转换器等敏感器件。
4.2 RS-485/RS-232通信接口保护电路
应用场景：工业RS-485总线、RS-232串口通信接口保护
┌──────────────────┐
│ RS-485收发器 │
│ │
A ───┬──────────┤ A │
│ │ │
┌┴┐ │ │
│ │P6KE39CA │ │
└┬┘ │ │
│ │ │
B ───┼──────────┤ B │
│ │ │
┌┴┐ │ │
│ │P6KE39CA │ │
└┬┘ │ │
│ │ │
GND ─┴──────────┴──────────────────┘
设计要点：
保护原理：RS-485总线上可能出现由长线感应、雷击等引起的共模或差模过压，P6KE39CA双向特性可同时钳位正负两个方向的瞬态过压。
4.3 低压差稳压器（LDO）输入保护电路
应用场景：为MCU、传感器等低压器件供电的LDO前端保护
┌─────────────────────────────────┐
│ │
24V ───┬────┤ ┌──────┐ │
│ │ │ LDO │ │
┌┴┐ │ Vin ────┤ ├──── Vout ─┤──→ 3.3V/5V
│ │ │ │ │ │ (至MCU)
└┬┘ │ └──────┘ │
│ │ │ │
GND └─────────────────┴──────────────┘
设计要点：
- P6KE39CA置于LDO输入端，紧靠电源入口
- LDO输入端对地并联TVS和输入电容（如10μF+0.1μF）
- 确保VC（53.9V）低于LDO的绝对最大输入电压
保护原理：防止电源波动或浪涌击穿LDO，进而保护后端的MCU等核心器件。
4.4 太阳能逆变器/光伏系统保护电路
应用场景：光伏逆变器DC输入侧保护、MPPT电路前端保护
光伏板 ───┬──────────────────────────────────┐
(PV+) │ │
┌┴┐ │
│ │ P6KE39CA │
└┬┘ │
│ │
光伏板 ───┴──────────────────────────────────┘
(PV-)
设计要点：
- 跨接在光伏输入正负端之间
- 可配合压敏电阻（MOV）组成多级防护
- 注意TVS的持续功率耗散能力（5W稳态）
保护原理：光伏系统易受雷击感应浪涌影响，P6KE39CA可快速响应并将过压箝位，保护后端的MPPT电路和逆变器。
五、PCB布局与布线要点
- TVS应尽量靠近噪声源（连接器/接口） ：确保浪涌电压在耦合到邻近PCB导线之前被箝位
- TVS引线应尽可能短：减少寄生电感和浪涌能量的消耗
- TVS与地之间的连接应使用宽而短的走线：降低接地阻抗，提高浪涌泄放效率
- 敏感信号线应布置在PCB内层：避免处理过程中发生ESD耦合
- 在TVS两侧可预留串联电阻（0Ω）或磁珠的焊盘：便于调试和EMI优化
六、典型应用领域汇总
| 应用领域 | 具体场景 |
|---|---|
| 工业控制 | PLC、变频器、伺服驱动器电源输入保护 |
| 通信设备 | RS-485/RS-232接口、基站电源、路由器 |
| 汽车电子 | 24V车载系统、车身控制模块 |
| 电源系统 | 开关电源输入级、DC-DC转换器前端 |
| 光伏/新能源 | 光伏逆变器、储能系统 |
| 消费电子 | 手机充电器、适配器、音频设备 |
七、总结
P6KE39CA作为一款600W双向TVS二极管，其33.3V的关态电压使其非常适合24V电源系统和各类通信接口的过压保护。设计时需重点关注：
- VRWM≥电路工作电压、VC＜被保护器件耐压
- TVS尽量靠近噪声源、引线尽可能短
- 配合适当的输入滤波电容和限流元件可获得更优保护效果
该器件响应时间极快（从0V到击穿电压通常不足1.0ps），结温范围宽达-55℃~175℃，能够满足工业和汽车电子等严苛环境的应用需求。

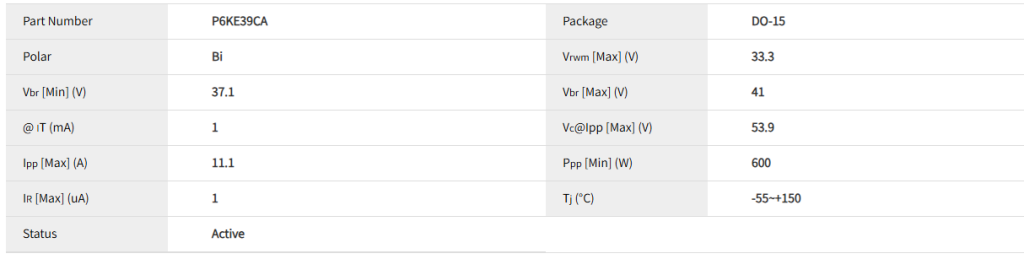

电性参数

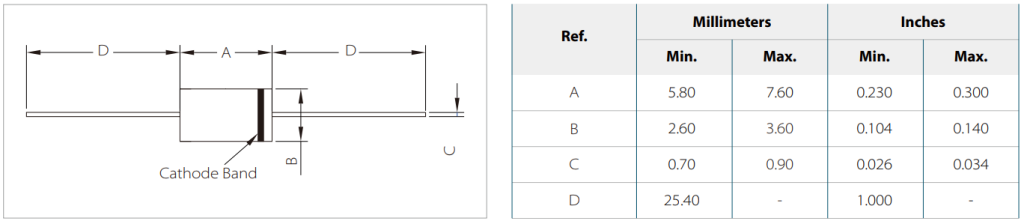

封装尺寸
数据手册
供货情况
P6KE39CA系列产品采用 DO-15 封装，每卷2,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/p6ke39ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
