一、器件概述：P6SMB30CA的核心参数
P6SMB30CA是一款双向瞬态电压抑制（TVS）二极管，采用SMB (DO-214AA) 表面贴装封装。其核心参数如下：
| 参数 | 典型值 | 说明 |
|---|---|---|
| 反向关断电压 (VRWM) | 25.6V | 正常工作电压，在此电压下TVS不导通 |
| 击穿电压 (VBR) | 28.5V - 31.5V | 开始进入雪崩击穿状态的电压范围 |
| 最大钳位电压 (VC) | 41.4V | 承受峰值脉冲电流时，两端能钳制的最高电压 |
| 峰值脉冲功率 (PPPM) | 600W | 10/1000μs波形下能承受的最大瞬态功率 |
| 峰值脉冲电流 (IPP) | 14.7A | 对应最大钳位电压下的峰值脉冲电流 |
| 漏电流 (IR) | < 1μA | 在反向关断电压下的漏电流，对系统功耗影响极小 |
| 响应时间 | 亚纳秒级（<1ns） | 响应极快，能有效防护ESD等高速瞬态事件 |
二、主要应用领域
凭借600W的功率能力和双向保护特性，P6SMB30CA广泛应用于以下领域：
- 电源系统：保护计算机、服务器及消费电子产品中的直流电源总线（VCC Bus）。
- 通信设备：用于基站、网络接口卡等设备的电源端口和通信接口的浪涌保护。
- 工业与汽车电子：保护PLC、传感器、执行器等免受工业现场电压瞬变影响；也用于车载电子系统，防止电气系统干扰。
- 消费电子：广泛应用于笔记本电脑、智能手机、平板电脑等便携设备的电源和接口保护。
- 接口保护：特别适用于需要双向保护的差分信号接口，如RS-485、CAN总线、以太网等。
三、典型电路设计方案
1. 基本保护电路
P6SMB30CA的使用非常简单，核心原则是将被保护线路与TVS管并联：
- 电源总线保护：将TVS管直接并联在需要保护的电源正极（VCC）与地（GND）之间。正常工作时，TVS管呈高阻态，几乎不影响电路。当出现正向或反向的瞬态过压时，它会迅速导通，将电压钳位在41.4V的安全水平，从而保护后端的敏感芯片。
- 信号接口保护：对于RS-485等差分信号，可将双向TVS管并联在信号线与地之间，或在差分信号线对（A与B线）之间，以抑制共模和差模浪涌。
2. 设计计算要点
- 确认被保护线路的正常工作电压：必须确保P6SMB30CA的反向关断电压VRWM (25.6V) 高于电路的最高正常工作电压。例如，它非常适合保护24V直流系统。
- 评估瞬态能量：确认电路可能遭遇的最大瞬态浪涌能量不超过TVS管的600W峰值脉冲功率能力。
- 关注钳位电压：确保41.4V的最大钳位电压低于后端被保护电路的最大耐受电压，留有一定裕量。

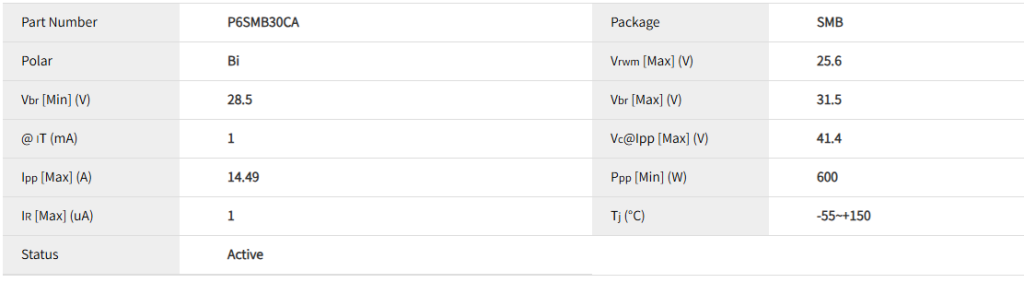

电性参数

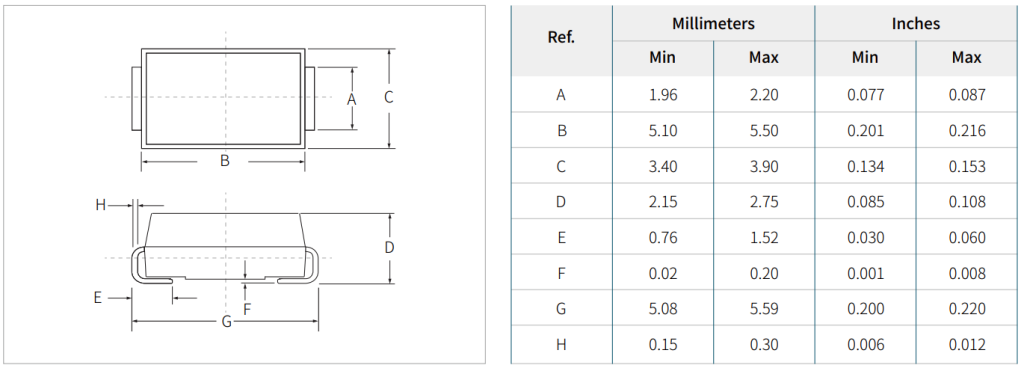

封装尺寸
数据手册
供货情况
P6SMB30CA系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/p6smb30ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
