PESD5V0S1BL静电抑制器应用领域电路设计及数据手册

应用领域

PESD5V0S1BL是一种双向静电抑制二极管(ESD)，主要应用于以下领域：

1. 通信设备：手机、平板电脑、无线模块等
2. 消费电子：USB接口、HDMI接口、音频接口保护
3. 工业电子：PLC、传感器接口、控制面板
4. 汽车电子：车载娱乐系统、CAN总线保护
5. 计算机接口：以太网端口、键盘/鼠标接口、显示接口

典型电路设计

1. USB接口保护电路

text

USB数据线 ────┬──── PESD5V0S1BL ─── GND
               │
               └──── PESD5V0S1BL ─── GND

• 在D+和D-线上各放置一个PESD5V0S1BL
• 尽量靠近连接器放置

2. 多线保护电路设计

对于多线接口(如HDMI)，可为每条数据线设计保护：

text

信号线1 ─── PESD5V0S1BL ─── GND
信号线2 ─── PESD5V0S1BL ─── GND
...
信号线N ─── PESD5V0S1BL ─── GND

3. 与TVS二极管配合设计

对于更高要求的应用，可与TVS二极管配合使用：

text

信号线 ─── TVS二极管 ───┬── PESD5V0S1BL ─── GND
                       └── 电路负载

设计注意事项

1. 布局要点：
   • 尽可能靠近被保护的接口或连接器放置
   • 保持ESD器件到接地的路径最短
   • 避免保护器件与被保护线路间有过长的走线
2. 参数选择：
   • 工作电压(5V)应高于电路正常工作电压
   • 确保钳位电压低于被保护器件的最大耐受电压
   • 考虑线路的寄生电容影响(特别是高速信号)
3. 接地设计：
   • 使用低阻抗接地路径
   • 对于数字和模拟混合系统，注意接地策略
4. PCB设计：
   • 避免在保护器件下方走敏感信号线
   • 保持保护回路面积最小化

PESD5V0S1BL因其小封装(SOD-323)和低电容特性，特别适合高速数据线的ESD保护设计。信号完整性。实际应用中建议参考厂商的评估板设计（如NXP的DEMO-PESD5V0S1BL）进行优化。

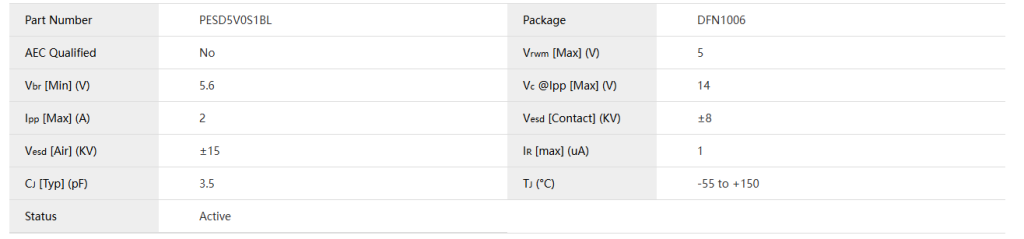

电性参数

封装尺寸

数据手册

供货情况
PESD5V0S1BL系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情https://semiwell.com/automotive-esd/pesd5v0s1bl/，请访问； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
