PESD5V0S1BL-SW是一款低电容、高速静电抑制二极管（ESD保护器件），专为保护敏感电子设备免受静电放电（ESD）和瞬态电压（如IEC 61000-4-2）的损害而设计。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

  • 高速数据接口保护
    • USB 2.0/3.0、HDMI、DisplayPort：保护数据线（D+/D-）和电源线（VBUS）免受ESD冲击。
    • 以太网（RJ45）：保护PHY芯片的差分线（TX/RX）。
  • 移动设备
    • 手机/平板的耳机接口、按键电路、SIM卡接口、充电端口（Type-C）。
  • 工业与汽车电子
    • CAN/LIN总线、传感器接口、车载娱乐系统的I/O端口。
  • 消费电子
    • 数码相机、游戏机的HDMI/USB接口，TFT显示屏的LVDS信号线。

2. 电路设计要点

关键参数

  • 工作电压：5V（适合5V或更低电压的信号线）。
  • 低电容：典型值0.5pF（确保高速信号完整性，如USB 3.0的5Gbps速率）。
  • ESD防护等级：IEC 61000-4-2 Level 4（±8kV接触放电，±15kV空气放电）。

典型电路连接

  • 信号线保护（以USB为例）：
    • 将PESD5V0S1BL-SW并联在信号线（D+/D-）与地之间，靠近接口端放置。
    • 注意：接地路径需短且低阻抗，建议使用多层PCB的完整地平面。
    plaintext复制下载USB接口 → PESD5V0S1BL-SW（D+到地） PESD5V0S1BL-SW（D-到地） → 后端芯片（如USB PHY）
  • 电源线保护（如VBUS）：
    • 搭配TVS二极管（如SMAJ5.0A）用于更高能量的浪涌保护，PESD5V0S1BL-SW作为次级保护。

布局建议

  1. 靠近接口放置：ESD器件应优先布局在连接器入口处，确保ESD电流先通过保护器件再进入电路。
  2. 缩短走线长度：保护器件到接口的走线尽量短（<5mm），避免寄生电感降低保护效果。
  3. 地平面完整性：使用低阻抗接地，避免“菊花链”接地，推荐直接连接到PCB的接地层。

3. 选型替代考虑

  • 更低电压应用：可选PESD3V3S1BL（3.3V版本）。
  • 更高电容需求：若信号速率较低（如音频接口），可选用电容稍高的器件（如1pF）。

4. 失效模式预防

  • 过压风险：若信号线可能承受超过5V的电压（如12V短路），需串联电阻或改用更高电压的ESD器件。
  • 漏电流敏感场景：检查工作温度下的漏电流（通常<1μA），高精度模拟电路需额外评估。

通过合理设计，PESD5V0S1BL-SW可有效保护高速接口，同时保持信号完整性。实际应用中建议参考厂商的评估板设计（如NXP的DEMO-PESD5V0S1BL）进行优化。

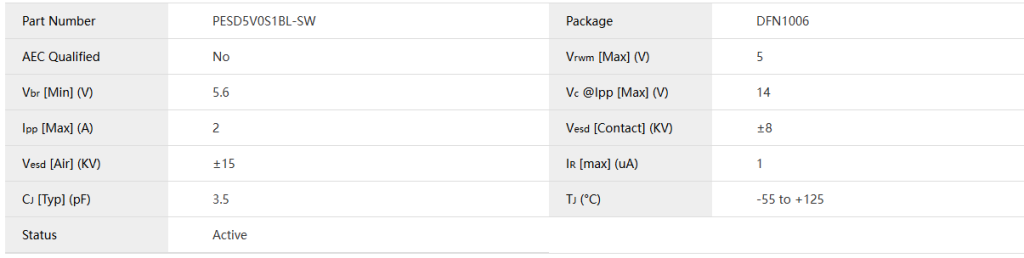

电性参数

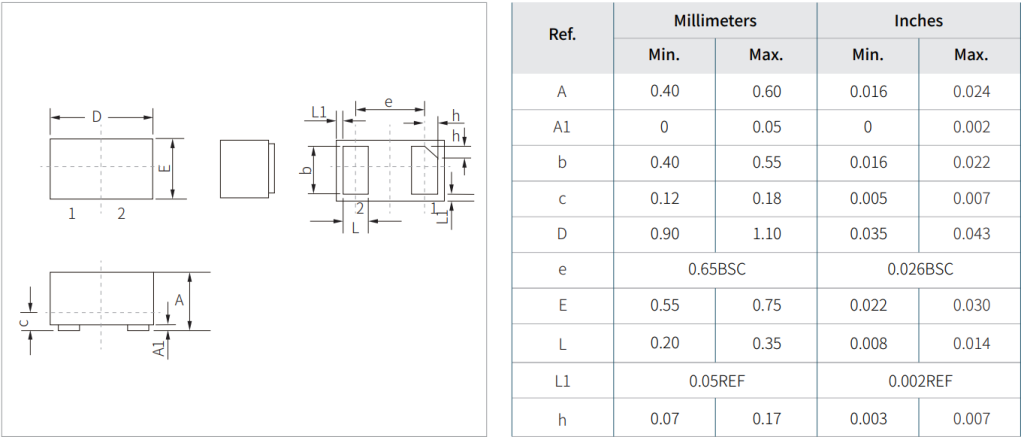

封装尺寸

数据手册

PESD5V0S1BL-SW 静电抑制器 数据手册下载

供货情况
PESD5V0S1BL-SW系列产品采用DFN1006封装，每卷10,000个，如需了解产品详情https://semiwell.com/automotive-esd/pesd5v0s1bl-sw/，请访问； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
