PLC电路保护解决方案

为什么要对PLC进行电路保护
PLC（可编程逻辑控制器）是工业自动化系统的核心控制设备，如同产线的“大脑”。然而，工业现场的电力环境极为恶劣，PLC时刻面临多种电气威胁：

1. 感性负载浪涌
   接触器、继电器、电机等感性负载断开时，会产生数百伏甚至上千伏的反向感应电压尖峰。这种瞬态过电压能量巨大，可直接击穿PLC电源模块中的整流桥和电源管理芯片。有案例显示，一批PLC数字量模块正是因感性负载浪涌电压而批量失效。
2. 雷击感应浪涌
   雷电通过线路耦合进入控制柜，产生高达数千伏至上万伏的瞬态过电压。工业现场中，PLC设备因雷击导致电源模块损坏的案例屡见不鲜。
3. 电网瞬态波动
   车间内大功率电机、变频器的频繁启停，以及电网负载突变，会产生强烈的操作过电压，导致电源纹波异常，引发PLC频繁重启、死机，甚至造成元器件累积性损伤。
4. 静电放电(ESD)与接线错误
   操作人员或设备产生的瞬间高压放电，以及现场误接线导致的电源反极性，同样可能损坏PLC。

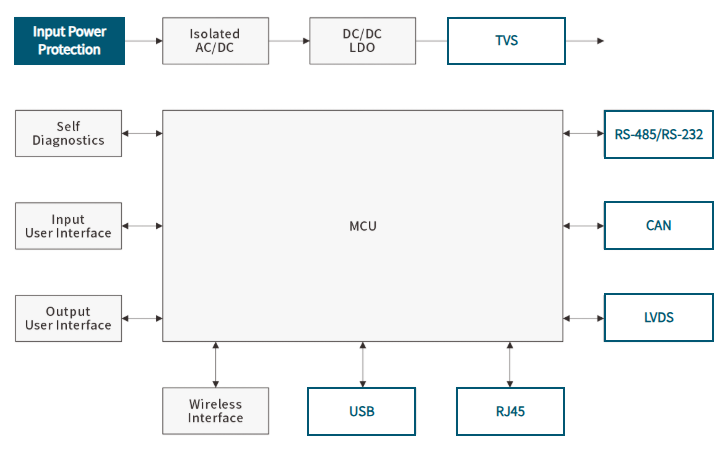

电路保护应用框图

14D561K在PLC（可编程逻辑控制器）输入电源中，主要扮演第一级浪涌防护的角色，用于抑制雷击、大功率设备启停等产生的瞬态过电压，保护PLC内部精密电路。

🎯 为什么是14D561K？
选择14D561K主要基于以下几点考虑：

电压等级匹配：其350V AC的额定电压，使其能安全地工作在标准AC 220V（峰值约311V）的工业电网中，并留有足够的安全裕量。

通流能力达标：4.5kA的峰值浪涌电流，足以应对绝大多数工业场景下的雷击感应浪涌和操作过电压。

响应速度足够：作为压敏电阻（MOV），其响应速度为纳秒级，能在浪涌电压摧毁PLC电源模块前迅速动作。

性价比高：相较于TVS二极管等器件，14D561K能以较低成本实现大能量泄放，是工业电源端口防护的常见选择。

⚙️ 典型应用电路与工作原理
在AC 220V PLC电源输入端，14D561K的标准用法是并联在火线（L）和零线（N）之间。

正常工作时：14D561K呈高阻态，漏电流极小（通常≤10μA），对PLC电源的正常工作几乎无影响。

浪涌来袭时：当L-N间出现超过其压敏电压（约560V）的浪涌时，它会迅速变为低阻态，将浪涌电流泄放掉，同时将电压钳位在约925V的安全水平，保护后级电路。

PLC中14D561K等产品的防护。产品数据手册如下：
